带内置除雾结构立式工业分液罐体

　　这款立式分液罐体主要面向石油炼化、天然气集输、化工合成等存在气液两相介质输送的工艺场景，在整套工艺管线中承担气液分离、液相介质缓存、出口气流除雾的核心作用，通常设置在压缩机入口段、蒸馏塔气相出口、原料气预处理工段等关键节点，避免游离液滴进入下游动设备造成叶轮液击，或是进入反应工段影响反应效率。从结构设计逻辑来看，罐体采用立式长筒形布局，相较于卧式同容积分离器，能大幅缩减占地投影面积，更适合撬装集成化的工艺站点布置，筒体上下采用标准椭圆封头承压，底部设置三个均匀分布的裙式支座，可直接通过地脚螺栓固定在混凝土设备基础上，安装时需保证罐体垂直度偏差不超过千分之一，避免内部除雾元件受气流偏载影响分离效率。

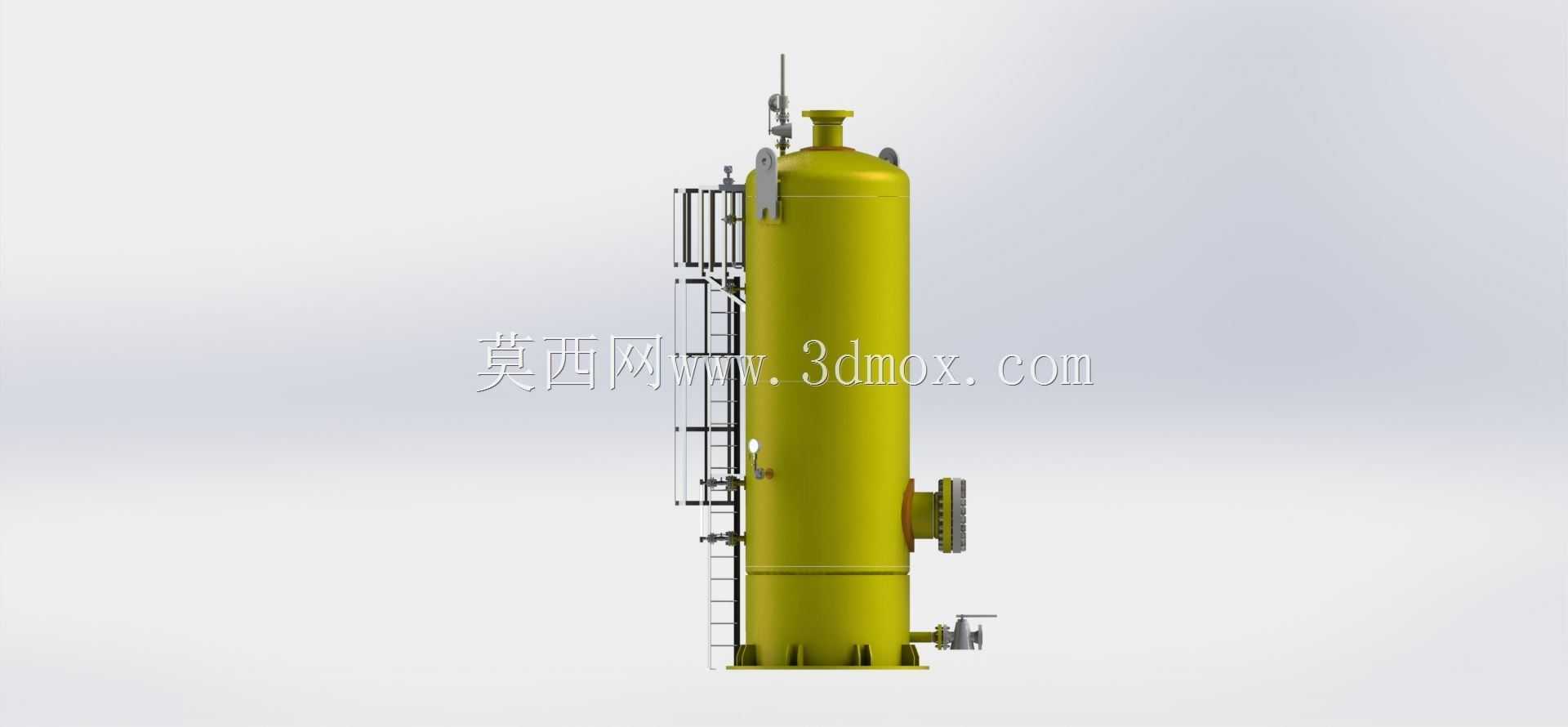

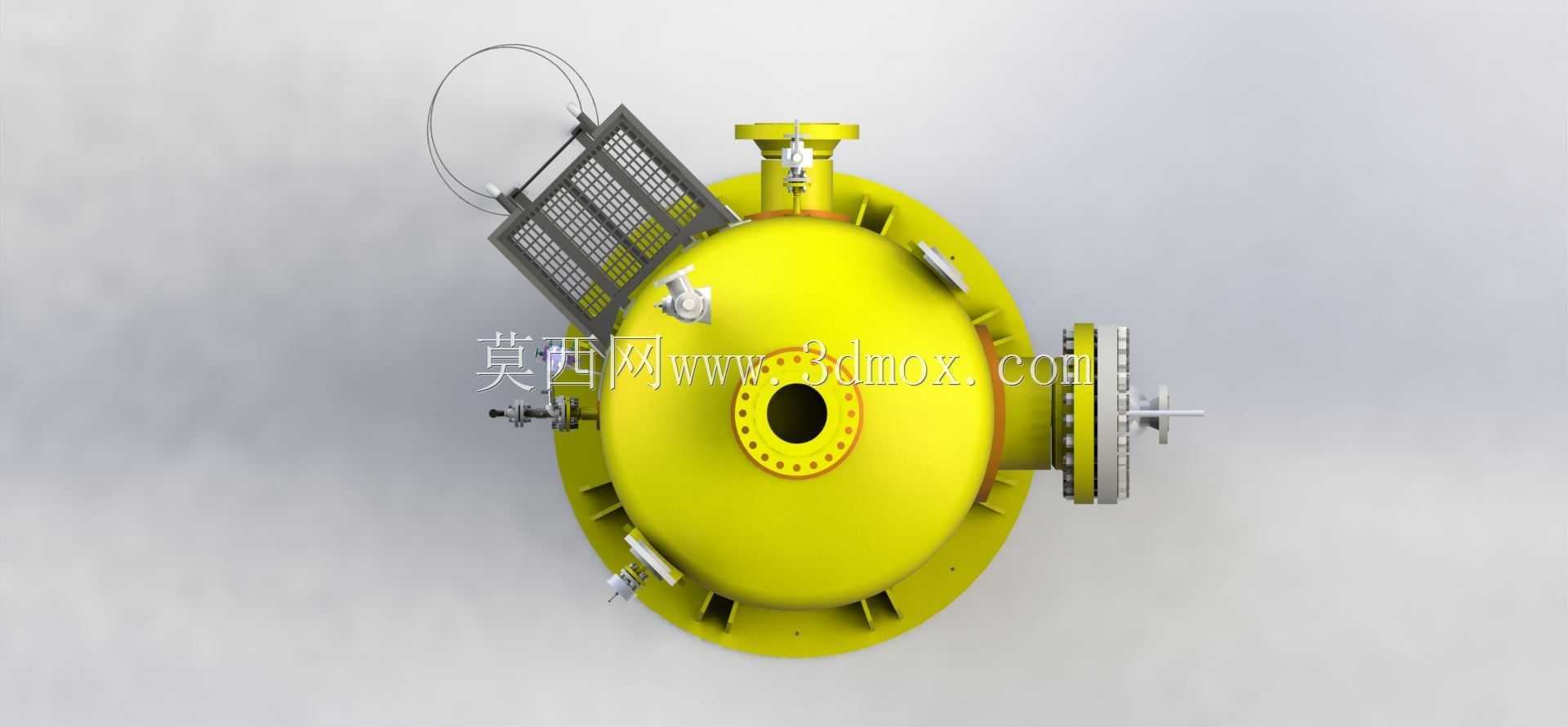

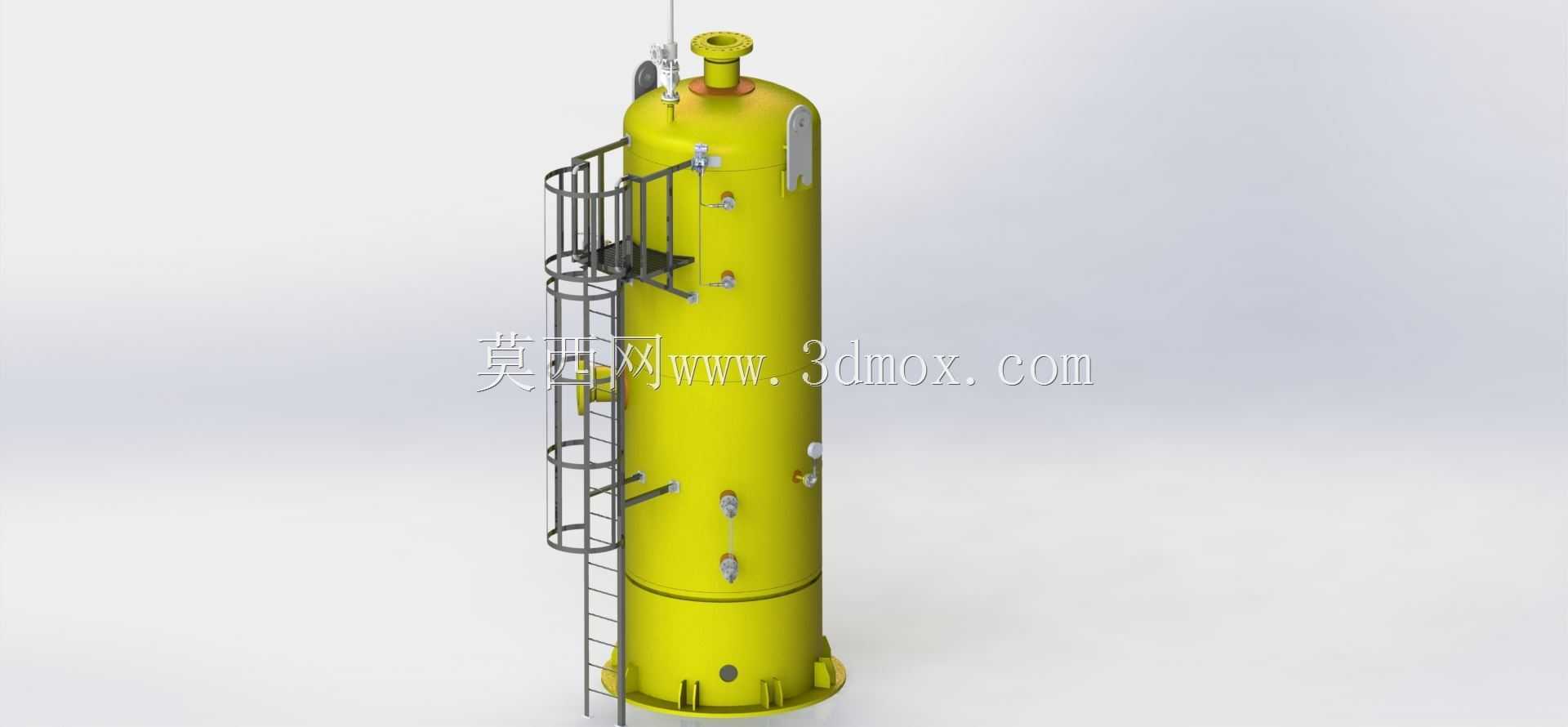

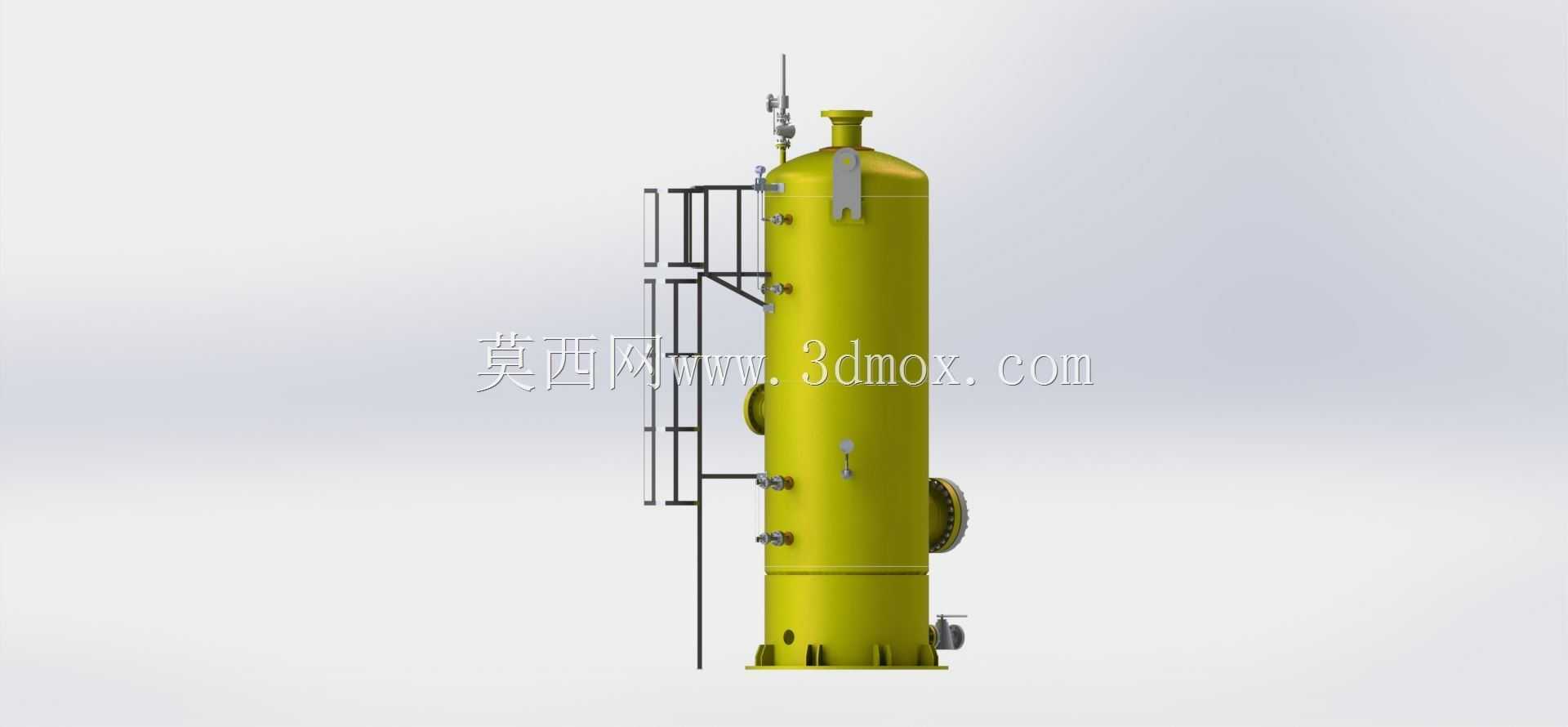

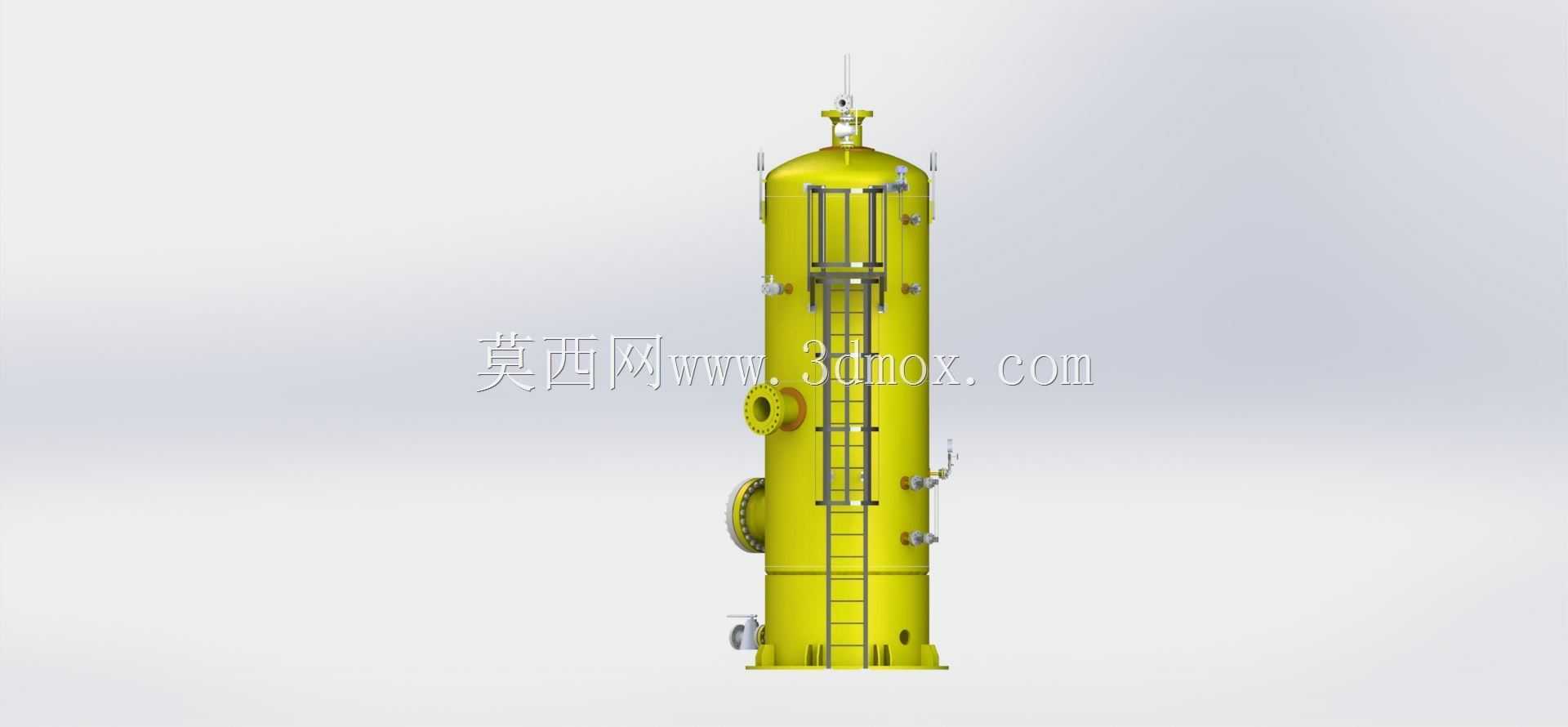

　　罐体侧面沿爬梯走向分层布置了多组仪表接口与检修接口，分别对应液位检测、压力采样、温度监测、排污泄放的功能需求，顶部设置的气相出口搭配内置的KOD型除雾结构，可将通过罐体截面的气流中直径50微米以上的游离液滴完全捕集，除雾元件采用厚度50mm的规整填料结构，在额定处理量100000标准立方米每小时的工况下，运行阻力控制在合理区间，不会额外增加上游系统的背压负担。设计过程中针对罐体的操作边界做了充分考量，筒体壁厚满足对应设计压力下的强度校核要求，所有外接接口的法兰压力等级与工艺管线保持统一，侧面设置的直爬梯搭配顶部环形安全护栏，完全满足现场运维人员的登高检修作业规范，爬梯踏步采用防滑格栅结构，避免冬季积液结冰造成人员滑倒风险。

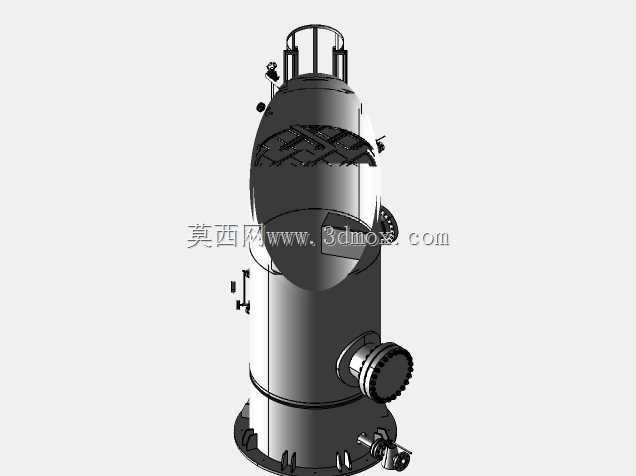

　　罐体下部预留的液相缓冲空间可容纳工艺波动下的短时液相排量，底部设置的排污口可定期排出沉积在罐底的固体杂质与重相组分，避免长期运行后杂质堆积堵塞除雾元件流道。从建模细节来看，所有管口的方位、伸出长度、连接形式均严格遵循化工设备布置规范，爬梯与罐体的连接支架、护栏的圆角过渡、支座的筋板结构都做了完整还原，可直接用于工艺设备布置的三维碰撞检查，也能作为同类承压分离罐体设计的参考蓝本，帮助结构设计人员快速完成立式分离器的方案迭代，减少重复建模的工作量。
