Robocon2024赛事竞技场地结构设计

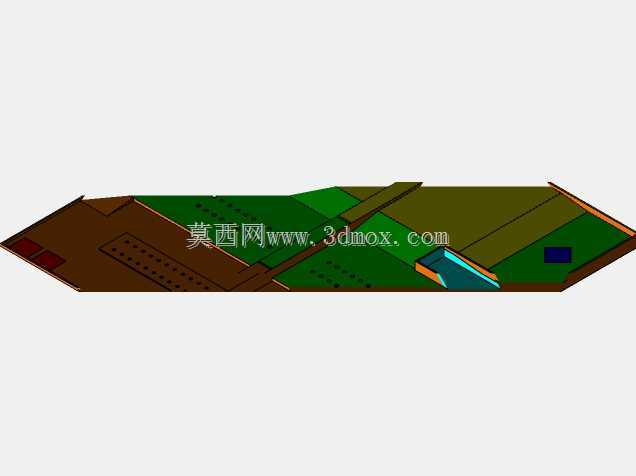

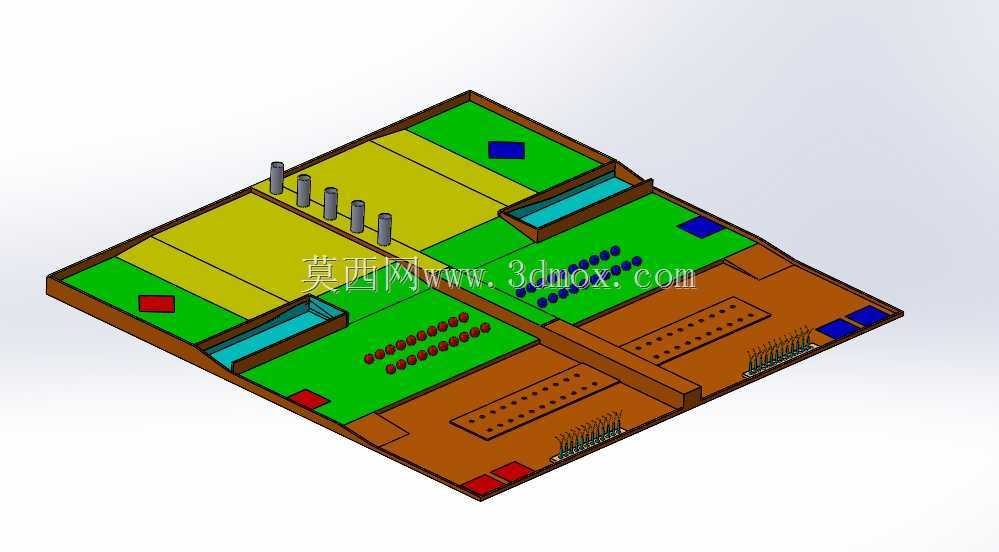

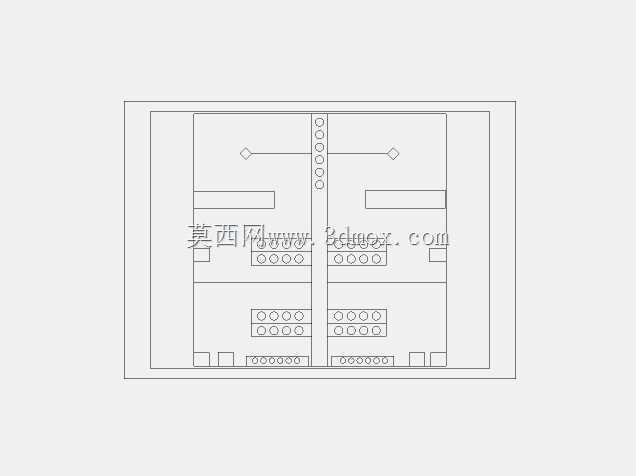

　　这套Robocon2024赛事竞技场地结构，核心服务于大学生机器人大赛的线下竞技场景，是参赛机器人完成各项赛事任务的物理载体，所有结构设计都围绕赛事规则的任务点位、行进路径、交互要求展开，能为参赛队伍提供完全贴合赛事标准的场地验证环境，方便队伍在备赛阶段完成机器人的路径规划、动作调试、任务逻辑验证，避免因场地尺寸偏差、点位位置误差导致的备赛失效问题。场地整体采用对称式双赛区布局，中间设置分隔结构将场地划分为两个完全对等的竞技区域，保证红蓝双方的竞技条件完全一致，规避场地不对称带来的赛事公平性问题。场地上的不同功能区域采用差异化的色彩标识区分，绿色区域对应机器人的常规行进与任务执行区，棕色区域为场地的基座承载结构与边界围挡，

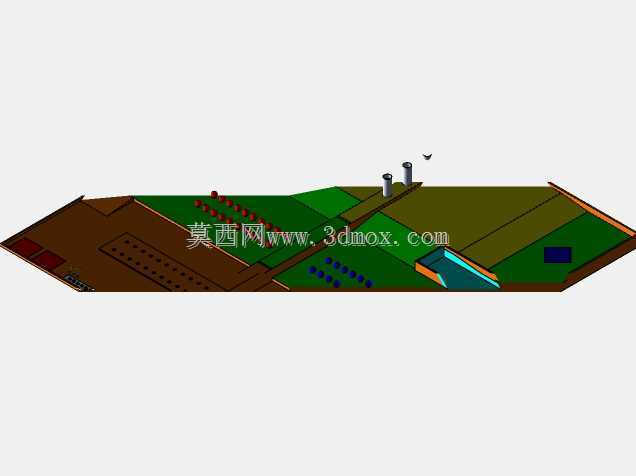

　　黄色区域为特定任务的专属触发区，不同颜色的色块位置严格对应赛事规则里的任务点位，包括方块放置区、立柱交互区、坡道通行区等不同功能模块。场地内设置的多组圆柱形立柱，是赛事中机器人需要完成绕障、抓取或者触发交互的核心点位，立柱的安装位置、突出高度、直径尺寸都严格匹配赛事要求，安装基座与场地底板采用嵌入式连接，保证立柱在机器人碰撞、接触过程中不会出现移位，同时立柱的边缘做了圆角处理，避免机器人高速行进中碰撞出现结构损坏。两处倾斜的坡道结构连接不同高度的场地平面，坡道的倾斜角度、表面摩擦系数、宽度尺寸都经过反复校核，既满足机器人爬坡的动力要求，也不会因为坡度过陡导致机器人倾覆，坡道两侧设置的低矮围挡能防止机器人在爬坡过程中偏离路径滑落。

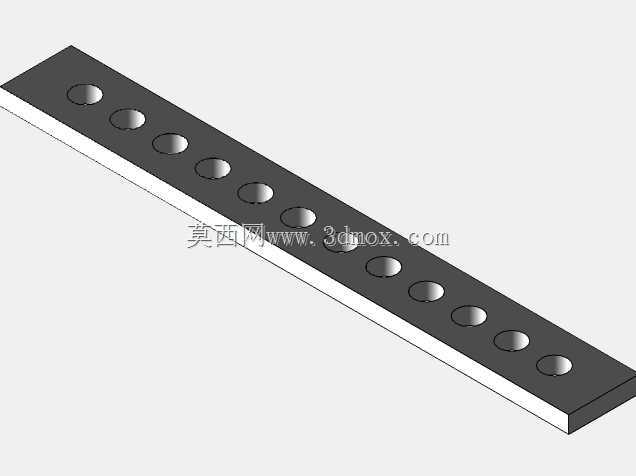

　　场地上排布的多组点状凸起结构，对应赛事中的得分点触发装置安装位，点位的间距、排列方式、凸起高度完全贴合赛事规则，方便参赛队伍调试机器人的精准停靠、触发机构动作精度。场地外围的边界围挡高度经过合理设计，既能阻挡机器人冲出场地，也不会遮挡观赛视线与赛事拍摄视角，围挡与底板采用模块化拼接设计，方便场地的拆装、运输与存储，不需要复杂的安装工具就能快速完成场地搭建。整个场地的底板采用分块式拼接结构，每一块底板都设置了定位销与连接卡扣，拼接后整体平面度误差控制在极小范围内，不会出现局部凸起、凹陷影响机器人行进的问题，底板表面做了防滑纹理处理，模拟真实赛事场地的摩擦系数，让机器人的轮组抓地力表现与正式赛场保持一致。在设计过程中，

　　所有结构的安装边界都预留了足够的公差余量，既保证各模块拼接的紧密性，也不会因为加工误差导致无法装配，不同功能模块都采用可替换设计，若某一部分出现磨损或者规则调整，不需要更换整个场地，仅替换对应模块即可，大幅降低场地的维护成本。
