欧标转英标旅行电源转换插头设计

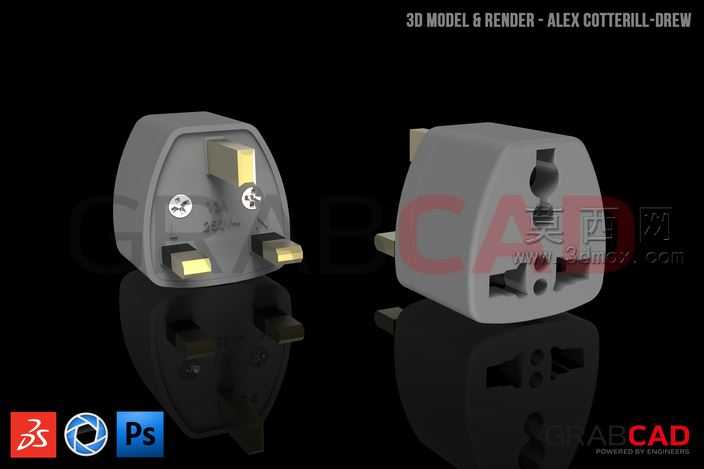

本作品为欧标转英标旅行电源转换适配器，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循英标BS1363与欧标CEE7/7插头插座的尺寸公差规范，确保插合时的接触可靠性与使用安全性。建模阶段首先完成外部壳体的曲面构建，针对适配器圆润的三角外观轮廓，采用多段样条曲线拟合外轮廓边界，通过曲面放样、实体加厚完成上下壳体的基础造型，同时预留插脚装配位、内部铜件卡槽、压线结构的安装空间，壳体壁厚均匀控制在1.8mm，兼顾结构强度与注塑成型的工艺可行性。插脚部分按照英标插头的铜件尺寸要求建模，三个铜插脚分别对应火线、零线、接地极，建模时还原插脚端部的倒角结构与根部的防脱卡位，确保插脚与壳体装配后无松动，同时适配英标墙面插座的插孔深度与角度。内部导电铜件采用一体化弹片结构设计，建模时还原欧标插头插入时的弹性夹持结构，弹片开口角度、夹持厚度经过参数校核，保证不同规格欧标插头插入后都能获得稳定的接触压力，避免接触不良导致的发热问题。渲染阶段采用哑光阻燃PC材质作为壳体的基础材质，调整材质的粗糙度、漫反射参数还原工程塑料的真实质感，铜插脚部分采用抛光黄铜材质，添加轻微的金属反射与表面细微划痕效果提升真实感，场景搭建采用深色反光地面，通过三点布光方案突出产品的轮廓结构与材质细节，阴影柔和过渡自然，清晰展现适配器正反两面的结构特征。整体设计充分考虑旅行使用的便携性，外形无尖锐棱角，体积紧凑便于携带，内部结构布局合理，在满足电气安全间隙要求的前提下最大化压缩产品体积，同时上下壳体采用卡扣式装配结构，无需额外螺丝固定，便于生产组装与后期拆解维护，适配跨境出行时欧标电器在英标供电区域的使用需求。
