壁挂式手钻钻头收纳整理架结构设计

　　这款壁挂式手钻配套工具收纳架，主要面向小型机加工工位、家用维修作业区、精密装配班组的工具定置管理场景，解决孔加工类刀具零散摆放、取用耗时、刃口磕碰损坏的常见问题。日常作业中，手钻配套的捻孔钻、去毛刺工具、组扫描具、折叠钻头、陶瓷钻头等不同规格的孔加工刀具，往往因为没有专属收纳位置，随意堆放在工作台面或者工具盒内，不仅找取对应规格刀具需要反复翻找，刀具的切削刃口还容易和其他金属工具发生碰撞，出现崩刃、磨损的情况，大幅缩短刀具使用寿命，甚至会因为刃口缺损导致加工孔位出现毛刺、尺寸超差的问题。设计这款收纳架时，首先考虑的是安装边界的适配性，整体采用壁挂式安装结构，不需要占用工作台面的有效操作空间，背部预留的安装孔位可以适配常见的膨胀螺丝、

　　自攻螺丝固定，能够直接安装在工位旁的墙面、洞洞板或者设备侧立面，安装位置距离手钻常用作业点的距离控制在手臂可及范围内，作业过程中无需转身或者移步就能快速取放对应刀具。收纳架的主体承托结构采用多规格卡槽设计，卡槽的内径尺寸覆盖了从微型小径钻头到大规格捻孔工具的柄部直径范围，每个卡槽对应一个独立的刀具放置位，放置后刀具呈竖直排列状态，刃口端朝上，不会和架体或者相邻刀具发生接触，有效保护切削刃口的完整性。架体底部设计有均匀分布的镂空沥水孔，当清洁后的刀具或者沾有少量切削液的刀具放回架体时，残留的液体可以通过镂空孔直接滴落，不会在架体内积存造成刀具柄部锈蚀。架体侧边的限位挡边高度经过反复调整，既能够保证不同长度的刀具放置后不会发生侧翻倾倒，

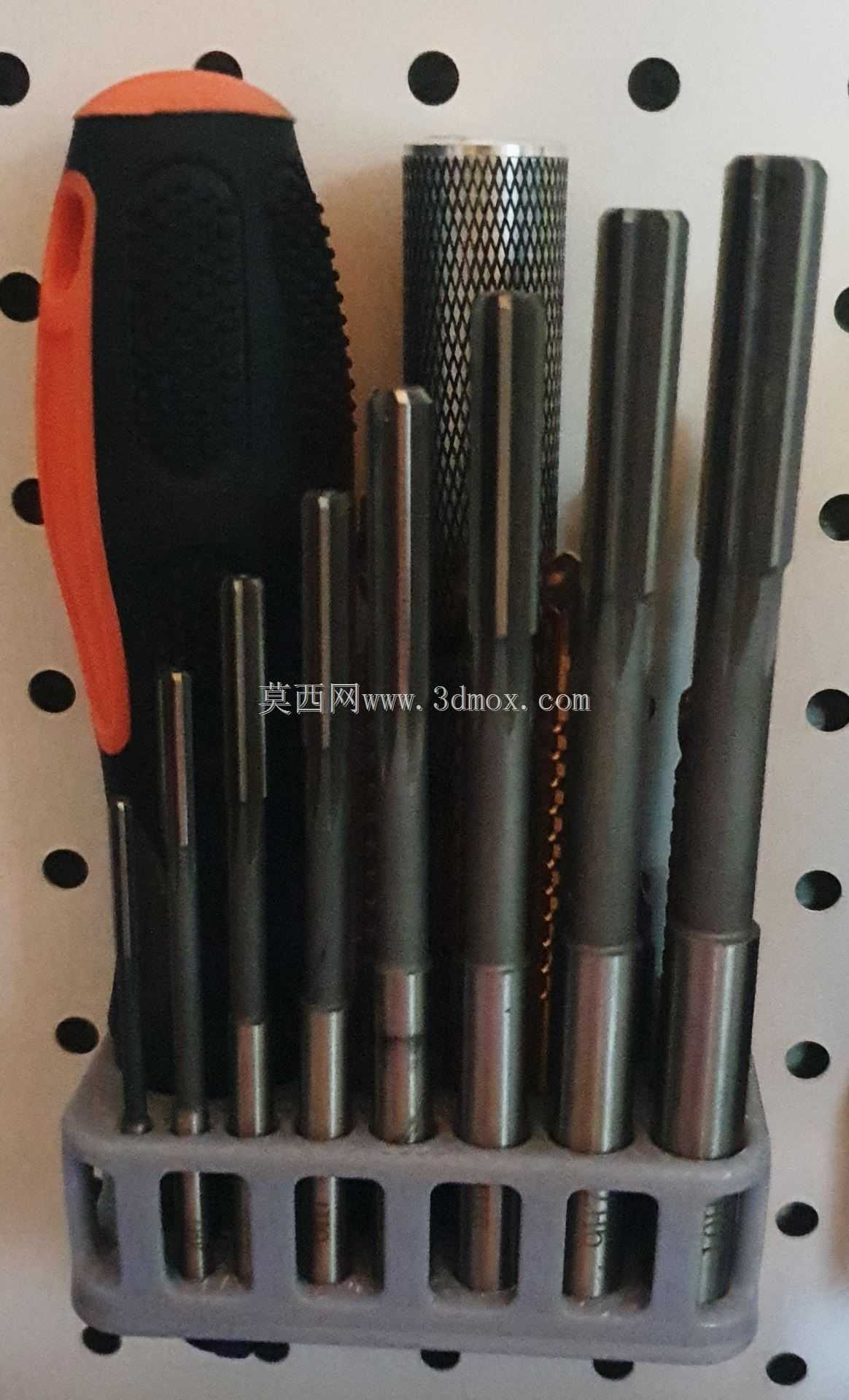

　　又不会遮挡刀具的柄部标识，作业人员可以快速识别不同规格、不同用途的刀具，大幅缩短换刀找取的时间。在实际应用中，这款收纳架除了可以收纳手钻配套的各类孔加工刀具，还可以放置同柄径的丝锥、铰刀等小型孔加工工具，适配多类小型切削刀具的定置管理需求，帮助作业区域实现工具的可视化定置管理，减少工具遗失、损坏的概率，提升现场作业的效率。架体的整体外形尺寸经过优化，宽度适配常规洞洞板的安装孔距，不需要额外打孔就能直接挂载在标准工位洞洞板上，对于没有洞洞板的作业场景，也可以通过双面胶辅助固定或者螺丝直接固定在墙面，安装方式灵活，适配不同的工位布局条件。
