叠片插入式气缸驱动定子组装工装结构

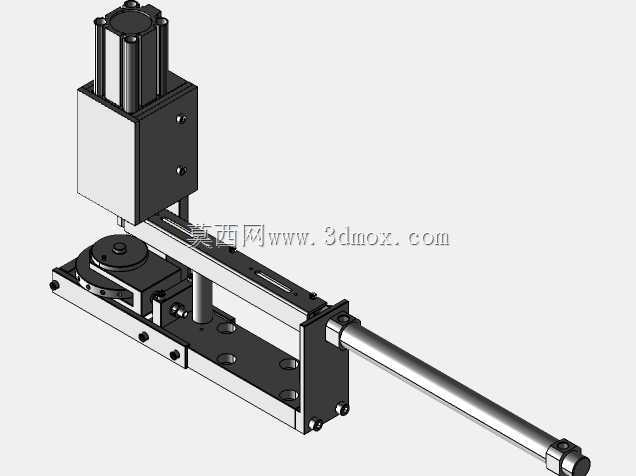

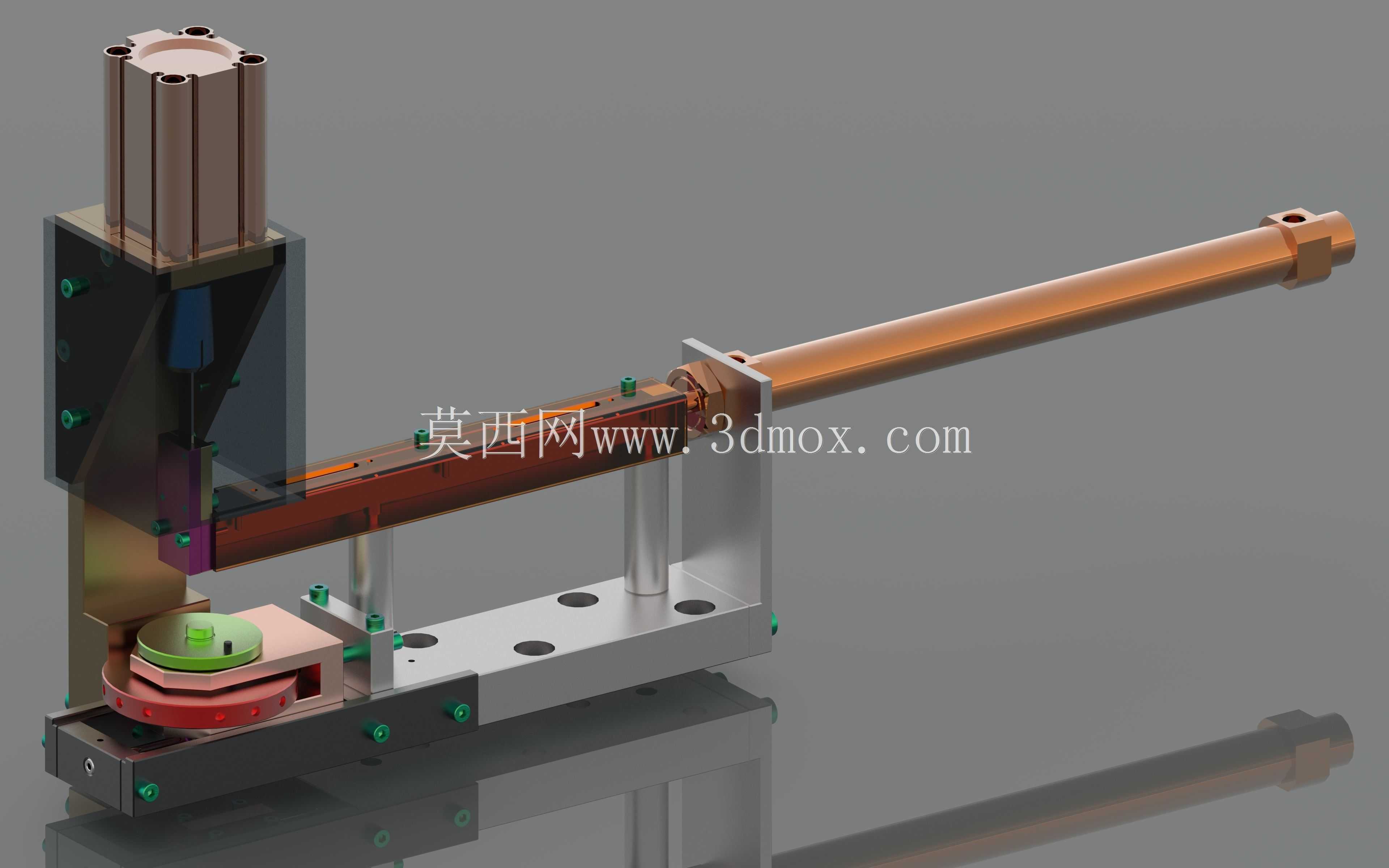

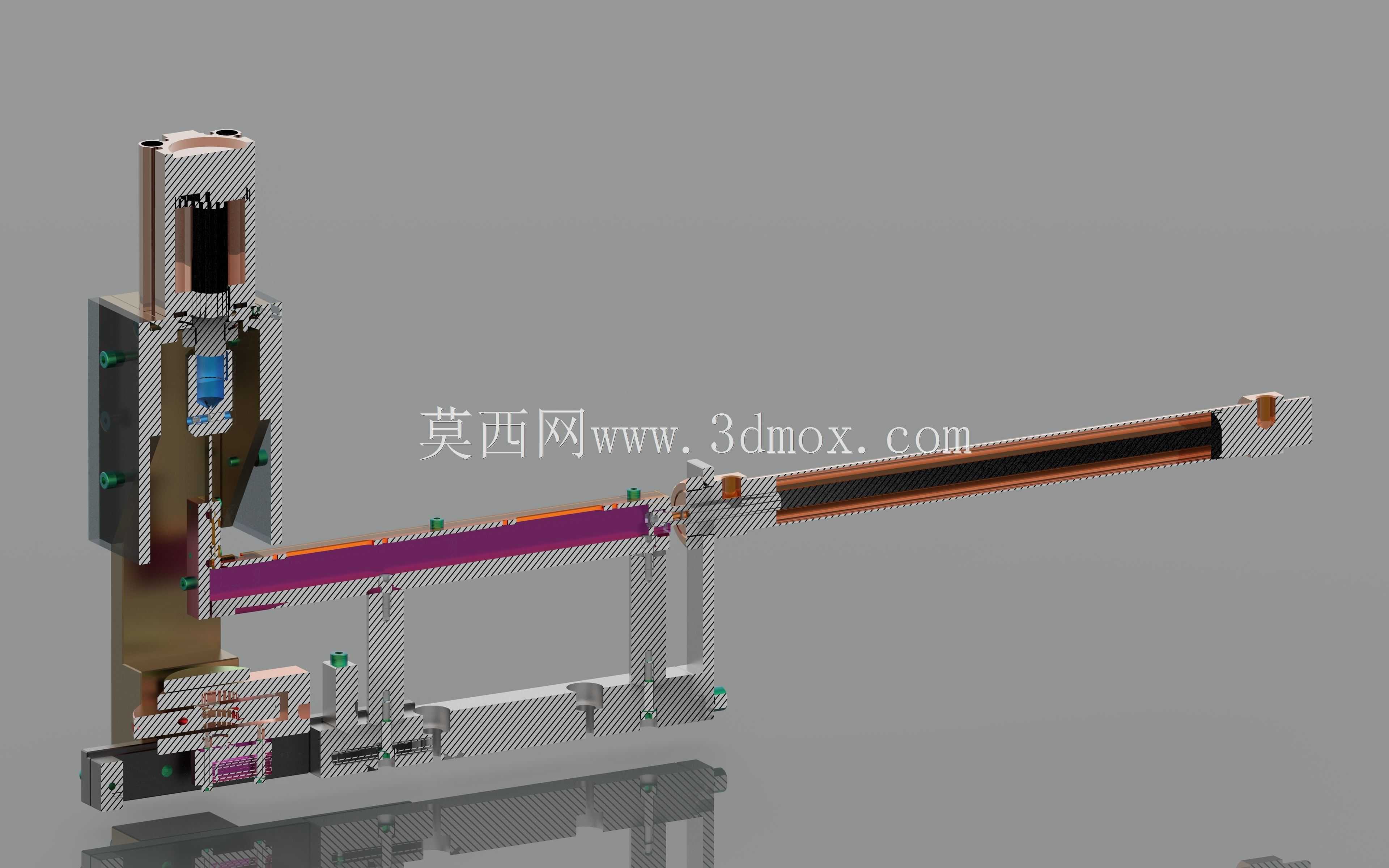

　　该机构面向电机定子叠片装配工序开发，适配小批量多规格定子的叠片预装作业场景，可独立作为手动工位的执行单元，也可通过IO点位对接PLC控制系统，接入半自动定子装配产线完成叠片上料、插装的连贯动作，替代传统纯人工对位插装的作业模式，降低叠片对位偏差导致的定子铁芯叠压不良率。整体机构采用卧式长行程推送搭配竖向压合的布局逻辑，底部安装基板预留多组等距沉头安装孔，可直接固定在标准铝型材工作台上，安装边界可适配多数现有手动装配工位的台面尺寸，不需要对原有工位框架做大规模改造。长行程导杆搭配线性衬套做水平运动导向，推送端设置叠片定位载座，可根据不同规格叠片的外形尺寸快速更换适配的定位块，载座下方设置回转支撑结构，可在叠片插装前调整叠片的周向角度，

　　匹配定子槽位的对位要求，避免叠片棱边刮蹭定子内壁造成绝缘层破损。竖向布置的标准气缸承担叠片压入的最终动作，气缸活塞杆端部设置柔性压头，压合行程设置硬限位块，可精准控制叠片插入定子的深度，避免压合力过大导致叠片变形或定子壳体损伤。气路部分采用标准节流阀搭配电磁阀控制，可根据叠片材质、厚度调整推送与压合的动作速度，手动操作模式下可通过脚踏阀控制动作触发，操作人员仅需完成叠片上料、定子定位的前置步骤，即可触发机构完成插装动作，单工位作业效率较纯人工装配提升40%以上。机构所有运动副均设置防尘密封结构，适配车间多粉尘的作业环境，日常维护仅需定期给导杆加注润滑脂、检查气管接头密封性即可，不需要复杂的调校作业。整体结构没有采用复杂的定制加工件，多数零部件采用标准气动元件、通用型材与紧固件，加工与采购成本可控，针对不同规格的定子叠片装配需求，仅需更换定位载座与调整限位块位置即可快速切换适配，柔性化程度可满足中小批量电机生产的装配需求。
