手机PCBA手动压合测试工装夹具结构

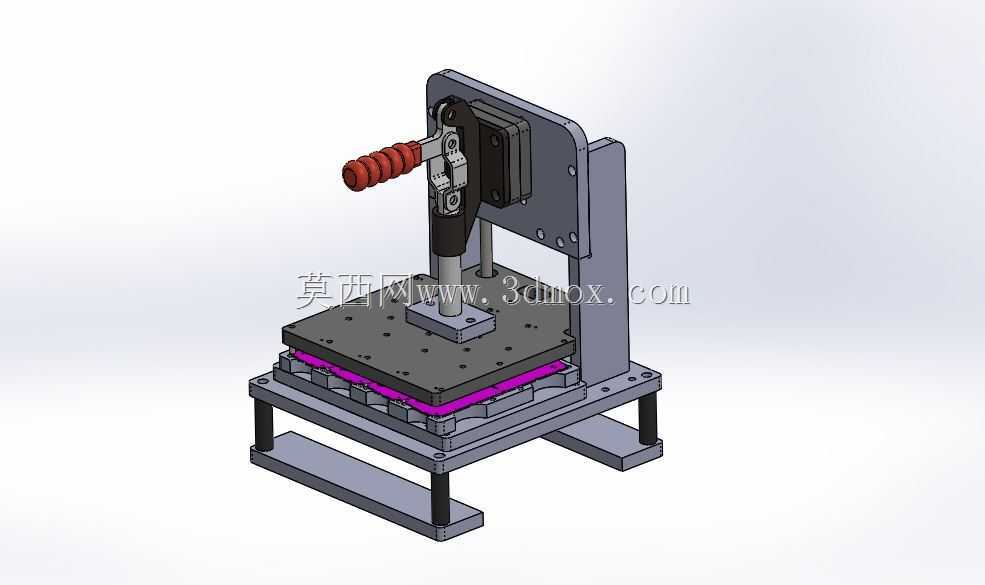

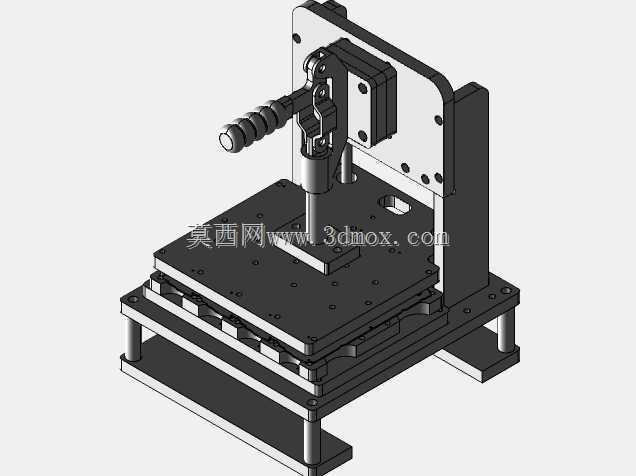

　　这款手动压合测试工装主要面向消费电子组装产线的PCBA功能测试工位设计，适配小批量多批次的生产场景，无需外接气源或电源即可完成操作，适合产线快速换型、实验室样品验证等对设备灵活性要求较高的环节。整套结构采用立式框架布局，底部为双支撑脚的方管焊接底座，通过四个可调支撑柱连接中层载板安装平台，平台表面预留矩阵式螺纹孔位，可根据不同PCBA的外形尺寸快速更换定位载板，载板与平台之间设置紫色缓冲垫层，避免压合过程中硬接触损伤电路板表面的贴片元件。上部驱动单元采用垂直布置的手动肘节夹结构，夹头端部设置浮动压头，压合行程可通过夹臂上的调节螺杆进行微调，适配不同厚度的PCBA测试需求，夹臂外侧包裹红色防滑绝缘握套，操作时施力更顺手，

　　同时避免静电传递至电路板造成元件击穿。后侧立式支撑板采用加厚钢板加工，通过螺栓与底座框架刚性连接，保证压合过程中整体结构无明显形变，支撑板上预留多组安装腰孔，可根据载板位置调整肘节夹的安装高度，适配不同高度的测试顶针模组。整套工装的安装边界控制在桌面设备常规尺寸范围内，底座支撑脚的跨度经过优化，放置在标准防静电工作台上不会出现侧翻风险，操作时仅需下压握套即可带动压头垂直下行，将PCBA压紧在载板的测试顶针上，完成电路导通后抬起握套即可自动复位，复位行程由肘节夹的内置弹簧提供回弹力，无需额外设置复位机构。载板四周预留定位销安装位，可根据PCBA的定位孔位置加装定位销，避免放板时出现偏移导致压合错位，压头表面粘贴防静电泡棉层，

　　接触PCBA时可均匀分散压力，不会对板上的BGA、电容等脆弱元件造成压伤。结构设计上充分考虑了加工便利性，所有金属板材均采用常规激光切割即可成型，连接螺栓全部采用标准内六角螺丝，加工装配难度低，后期维护更换配件无需定制特殊零件，适合中小加工厂自行加工制作。
