工业独立供热站点管路集成系统设计

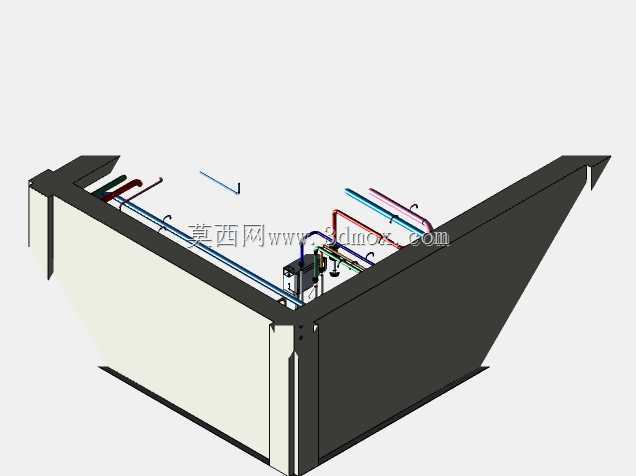

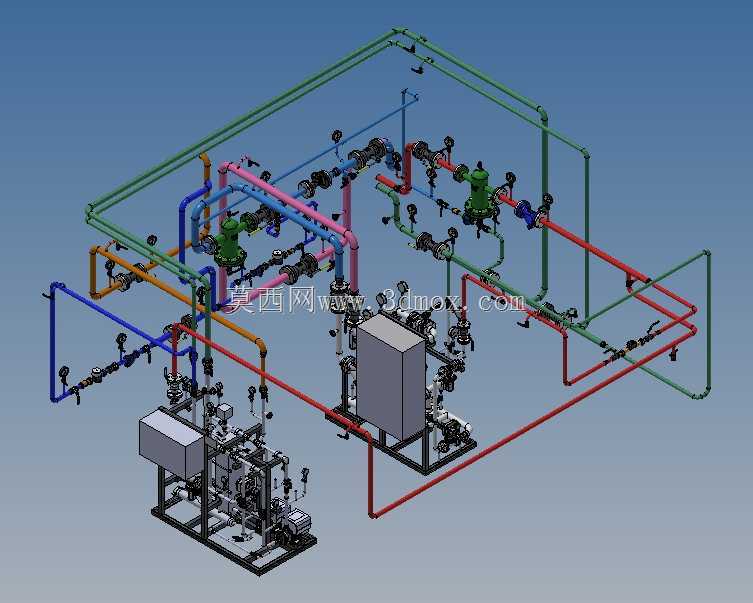

　　这套独立供热站点的集成管路设计，主要面向分散式工业厂区、商用建筑的独立供暖、工艺热水供给场景，区别于集中供热长距离输送的热损问题，可就近完成热媒的分配、调压、换热与流量管控，适配没有接入城市集中热网的独立区块供热需求，也可作为集中供热管网末端的压力调节与分户管控节点使用。整套系统采用撬装集成式设计思路，将多组控制阀门、换热单元、循环泵组、过滤组件全部整合在统一的钢制底座框架上，现场安装仅需对接一次侧热媒入口、二次侧供回水出口以及排污、排气接口，大幅缩减现场管路焊接与阀组拼装的施工周期，也避免现场散件安装带来的管路排布杂乱、阀组操作空间预留不足的问题。设计阶段优先考虑操作与检修的可达性，不同功能的管路采用差异化配色区分：

　　一次侧高温热媒管路采用红色标识，二次侧供暖回路采用绿色标识，冷水补水管路采用蓝色标识，排污与旁通管路采用橙色标识，运维人员可快速识别管路功能，降低误操作概率。所有手动阀、调节阀的操作手柄均预留不小于150mm的操作净空，过滤器、换热单元的检修端预留足够的抽芯拆装空间，底座框架预留地脚螺栓安装孔位，可直接固定在混凝土设备基础上，整套撬装单元的外轮廓边界控制在常规工业厂房门的通行尺寸范围内，无需拆分即可完成整体进场转运。管路排布采用分层架空设计，避免管路交叉带来的气堵问题，所有管路高点设置自动排气阀，低点设置排污泄水阀，循环泵组进出口设置软接与压力表接口，可实时监测泵组进出口压差，判断管路堵塞与泵组运行状态。

　　阀组配置上兼顾手动检修与自动调节需求，主回路设置截止阀用于检修关断，分支回路设置动态平衡阀，可根据不同供热分区的热需求自动调节流量，避免近端过热、远端供热不足的水力失衡问题。整套模型完整还原了管路的折弯半径、法兰对接位置、阀组安装朝向，可直接用于施工交底前的排布校验，提前排查管路碰撞、操作空间不足的设计缺陷，也可作为同类型撬装供热站点的设计参考模板，调整管路通径与阀组参数即可适配不同供热面积的项目需求。
