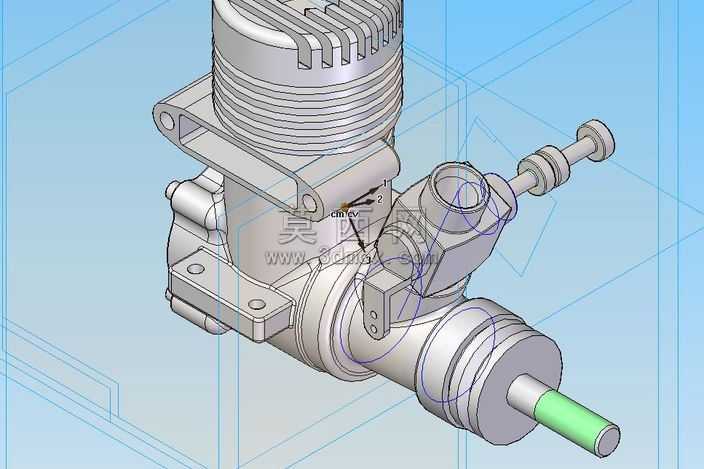

OS.25SFABF小型航模内燃引擎结构设计

本作品为小型两冲程航模内燃引擎的三维参数化建模成果，建模过程严格遵循真实小型航模发动机的尺寸比例与装配逻辑，完整还原了该类动力装置的核心结构特征。建模阶段首先梳理引擎的功能模块划分，将整体结构拆解为气缸散热总成、曲轴箱主体、化油器组件、曲轴输出端、安装固定支座五大核心模块，各模块独立完成草图绘制、特征拉伸与细节倒角后，按照实际装配约束完成整体拼接，确保各部件的同轴度、配合间隙符合真实机械设计要求。气缸部分重点还原了顶部的散热鳍片结构，通过线性阵列特征逐片构建鳍片的厚度与间距，还原风冷散热的结构设计逻辑，缸体外壁的螺纹结构采用螺旋扫描特征生成，保证螺纹牙型与螺距的参数准确性。曲轴箱部分整合了引擎的安装固定结构，两侧的安装支座预留了标准安装孔位，支座与箱体的过渡位置做了应力释放圆角处理，还原真实铸件的结构特征。化油器组件完整还原了油门调节杆、油针调节结构、进气接口的细节，各活动部件的运动限位结构均做了准确建模，可直观展示油门开度调节的运动逻辑。曲轴输出端的输出轴做了分色标识处理，轴身与曲轴箱体的配合位置还原了密封结构的细节特征。材质渲染阶段针对不同部件匹配对应材质属性，气缸散热部分采用铸铝哑光金属材质，还原铝合金铸件的磨砂金属质感；化油器与安装支座采用锌合金压铸材质，表面做轻微的氧化质感处理；输出轴采用抛光钢材材质，突出传动轴的加工光洁度；调节杆端部的旋钮采用工程塑料材质，还原非金属部件的视觉特征。整体渲染采用等轴测视角展示，搭配半透明的参考边界框，清晰呈现各部件的空间位置关系，模型可直接用于航模动力系统的结构教学、装配演示，也可作为小型动力装置设计的参考原型，帮助设计者理解小型两冲程内燃机的工作原理与结构布局逻辑。
