双作用叶片式液压马达结构三维设计

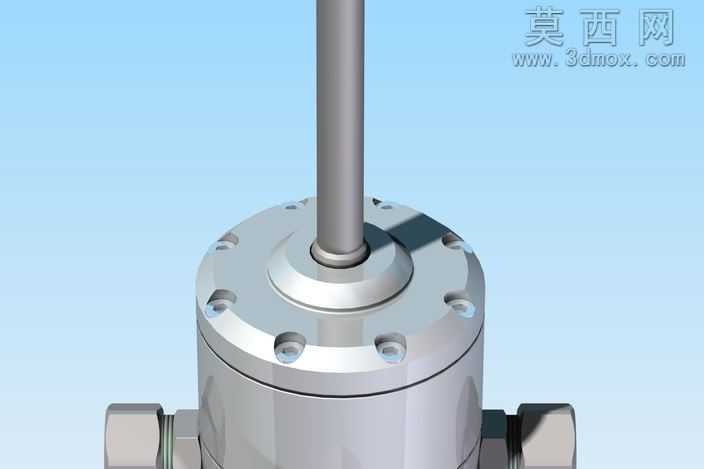

本作品为双作用叶片式液压马达的三维参数化建模成果，建模过程严格遵循液压元件设计规范，先通过草图绘制完成定子内曲线、转子槽型、叶片轮廓、端盖密封槽、进出油口接口等核心特征的二维轮廓约束，确保各尺寸匹配设计参数要求，再通过拉伸、旋转、切除、阵列等特征操作完成各零件的实体建模，建模全程对各配合面预留合理的公差间隙，保证后续虚拟装配的合理性。装配阶段采用自底向上的装配逻辑，先完成转子与叶片的子装配，对叶片与转子槽添加滑动配合约束，模拟叶片在槽内的径向伸缩动作，再将子装配装入定子内腔，匹配定子双作用内曲面的轮廓轨迹，保证叶片伸出后可与定子内壁紧密贴合，随后依次装配前后端盖、输出轴、轴承、进出油口管接头等附属零件，对轴承与轴、端盖与壳体的配合添加同轴度与端面重合约束，同时对密封槽位置添加虚拟密封件的装配占位，还原真实产品的密封结构设计。渲染阶段采用金属材质为主的材质方案，壳体、输出轴、接头等金属零件赋予抛光合金钢材质，调整材质的粗糙度、反射率参数模拟机加工金属的表面质感，叶片零件赋予高耐磨合金材质区分于壳体，背景采用浅天蓝色纯色背景搭配柔和的环境光，添加定向主光源模拟工业产品展示的打光效果，开启环境遮蔽效果强化零件间的结构层次感，清晰呈现马达的外部轮廓与接口布局。模型完整还原了双作用叶片马达的核心结构特点，定子内曲面为两段大半径圆弧、两段小半径圆弧与四段过渡曲线组成的双作用轮廓，转子旋转一周可完成两次进油与排油动作，输出轴位置设计有轴向压力补偿结构，可平衡液压油产生的轴向力，降低轴承承受的额外载荷，进出油口采用标准管螺纹接口，可匹配通用液压管路连接，端盖采用螺栓圆周阵列锁紧的固定方式，保证壳体的密封性能与连接强度，各零件的结构设计均匹配给定的性能参数，可用于液压传动原理演示、产品结构校核、虚拟装配验证等场景。
