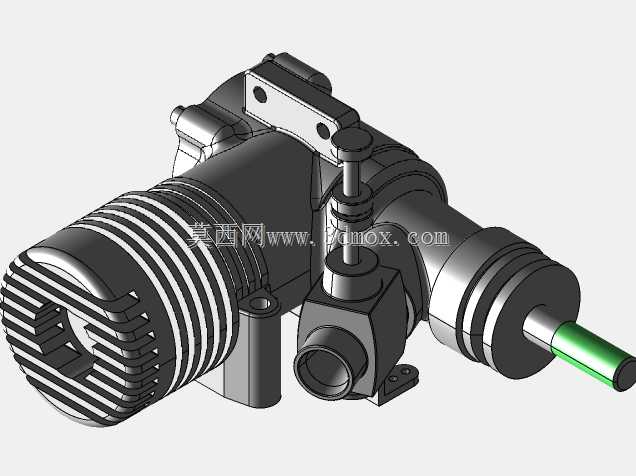

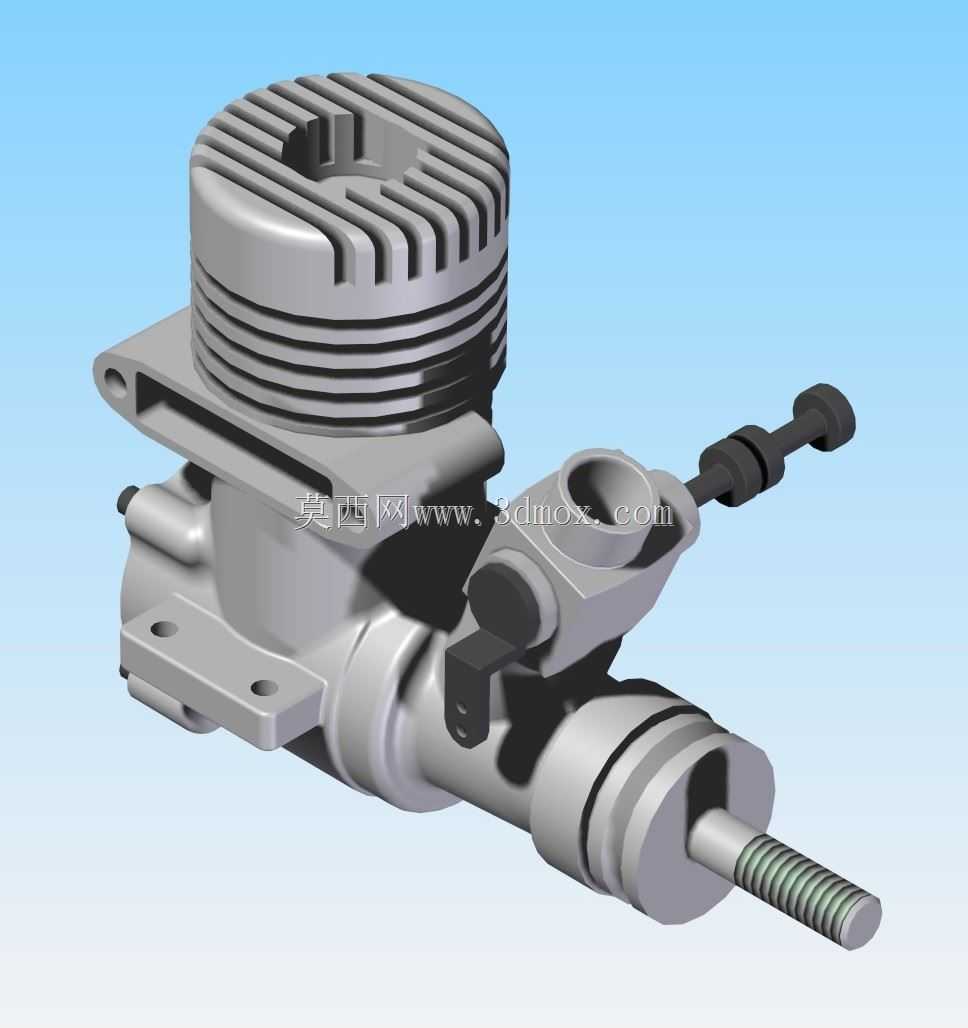

航模用OS25SF型无排气RC发动机结构

　　这款RC型无排气发动机主要面向小型遥控航空模型的动力配套场景，在航模赛事、休闲航模飞行、教学演示类航模制作项目中都有对应的应用空间，区别于大排量航发的粗暴动力输出，该款小排量发动机更适配翼展在1.2米至1.6米区间的轻木固定翼航模、1:8比例的仿真遥控车船模型，能够在轻量化机身的负载范围内提供稳定的持续动力输出，不会因为动力冗余过大造成机身结构过载，也不会因为动力不足导致航模起飞、特技动作完成度不足。

　　从实际使用的功能特性来看，该发动机采用无排气的结构设计，取消了传统小航发外置的突出式排气歧管结构，整体外轮廓更加规整，在装入航模引擎舱的时候不需要额外为排气结构预留突出的安装空间，能够有效降低引擎舱的开模复杂度，也能减少飞行过程中排气结构带来的额外风阻。缸头部分采用了密集的环形散热鳍片加顶部径向开槽的散热结构，在航模高速飞行的迎面气流冲刷下，能够快速带走燃烧室工作产生的热量，不需要额外加装水冷散热回路，大幅简化了航模动力系统的配套管路设计，降低整机的重量负载。化油器部分采用侧置安装的针阀调节结构，油门摇臂的安装位置突出于机身主体侧面，在安装到航模机架上之后，不需要拆解引擎主体就能直接调整油针、连接油门舵机拉杆，日常调试维护的操作空间充足，不会被周边的油箱、接收机、舵机等部件干涉。曲轴输出端采用标准的螺纹轴结构，能够直接适配市面上主流规格的航模螺旋桨锁紧桨罩，不需要额外加工转接轴，输出轴的同轴度公差控制在0.02mm以内，高转速运转时的震动量控制在较低水平，能够避免航模飞行过程中因为引擎震动导致舵机虚位、图传画面抖动等问题。

　　从设计思路层面来看，这款发动机的整体结构优先考虑了航模安装的兼容性，机身下部的安装底座采用一体化压铸的凸台结构，预留了两个标准间距的安装通孔，孔位间距匹配主流航模引擎架的通用安装尺寸，安装时只需要穿过两颗固定螺丝就能完成引擎与机架的锁紧，不需要额外制作转接安装板。底座的安装平面经过精加工处理，平面度公差控制在0.01mm以内，安装后引擎曲轴的轴线能够与航模的推力线保持精准重合，不会因为安装面倾斜导致推力线偏移，影响航模的飞行姿态调整。燃油进气口设置在化油器的侧上方，位置刚好对应航模引擎舱的预留进风通道位置，飞行时的迎面气流能够带着雾化燃油顺畅进入燃烧室，不会出现进气不足导致的转速掉坑、怠速不稳等问题。油门调节杆采用防滑的端头结构，舵机拉杆连接之后不会出现松脱打滑的情况，调节行程范围内的油针开度线性度较好，从怠速到最高转速的过渡顺畅，不会出现突然猛加油门导致的引擎熄火问题。

　　从外形尺寸与安装边界来看，该发动机的整体最大外径集中在缸头散热鳍片位置，径向尺寸不超过36mm，轴向长度从安装底座平面到输出轴端头的总长度控制在72mm以内，安装底座的两个固定孔中心距为28mm，孔位直径为3.2mm，能够适配M3规格的固定螺丝。引擎整体的干重控制在150g左右，对于翼展1.2米级别的轻木航模来说，这个重量处于机头配种的合理区间内，不需要额外在机头位置增加配重块就能让整机的重心落在机翼前缘30%的标准位置。安装时需要注意在引擎底座与木质安装架之间加装1mm厚度的耐油橡胶减震垫，能够进一步吸收引擎高转速运转时产生的高频震动，保护机身上搭载的电子设备不受震动影响。引擎的火花塞位置设置在缸头的侧上方，安装后需要预留出点火器的接驳空间，周边5mm范围内不要布置燃油管、导线等易燃部件，避免引擎工作时的缸头高温引燃周边部件。化油器的油针调节端头突出于机身侧面8mm左右，安装时不要让机架结构挡住油针调节位置，方便外场飞行时随时调整油针匹配不同的空气湿度、海拔环境。输出轴的螺纹段长度为12mm，安装螺旋桨时需要配合垫片调整桨罩的压紧位置，不要让螺旋桨的安装座直接贴到引擎前轴承位置，避免运转时出现摩擦干涉。
