航模用OS25SFABC引擎及配套排气管

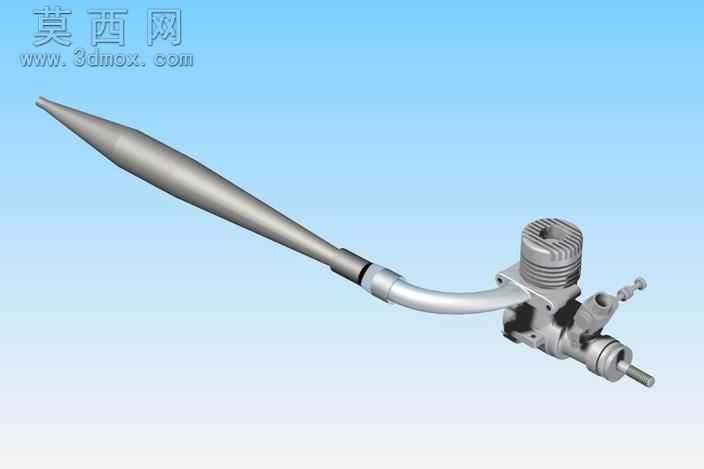

本作品为适配小型航模的OS.25SFABC引擎与配套改装排气管的三维建模成果，建模过程中严格还原实物的装配关系与尺寸比例，首先对引擎本体进行分模块建模，依次完成气缸散热鳍片、化油器组件、曲轴输出端、油门摇臂等结构的特征绘制，对散热鳍片的等距排布、化油器油针的阶梯结构、曲轴轴颈的配合公差都做了精准还原，保证各部件可实现虚拟装配无干涉。配套的排气管采用渐变流线型结构建模，从引擎排气口的连接弯管段开始，逐步过渡到细长锥形扩压段，弯管部分采用顺滑曲面放样完成，避免出现生硬折角影响排气流畅度的模拟效果，排气管壁厚统一设置为0.5毫米，整体分为三个可拆分的组装段，分别对应排气连接段、中段扩压腔、尾段排气出口，各段之间预留了装配定位台阶，还原实物的拼接结构。材质渲染阶段，引擎本体的散热气缸部分采用磨砂铝合金材质，调整金属粗糙度参数还原铸铝的哑光金属质感，化油器与运动部件采用亮面镀铬金属材质，突出精密加工件的光洁度，排气管主体采用拉丝硬铝材质，连接箍位置采用黑色橡胶材质模拟密封固定结构，背景采用淡蓝色渐变环境光，配合柔和的打光方案突出金属部件的明暗层次，完整呈现整套动力组件的外观质感。设计思路围绕航模引擎的动力提升需求展开，通过优化排气管的谐振腔结构，调整扩压段的长度与锥度，配合将引擎压缩比从10:1调整至7:1的参数匹配，实现低硝基燃料下的动力输出提升，建模过程中对排气管与引擎排气口的对接角度、排气管整体的重心位置都做了校准，保证安装后不会影响航模的整体配重，同时还原了尾端的硅胶排气扩展膜结构，避免排气余油污染航模机身，整套模型完整呈现了改装后动力组件的结构细节与设计逻辑，可用于航模动力改装的结构参考与装配模拟。
