弹簧式可调缓冲调压机械组件结构

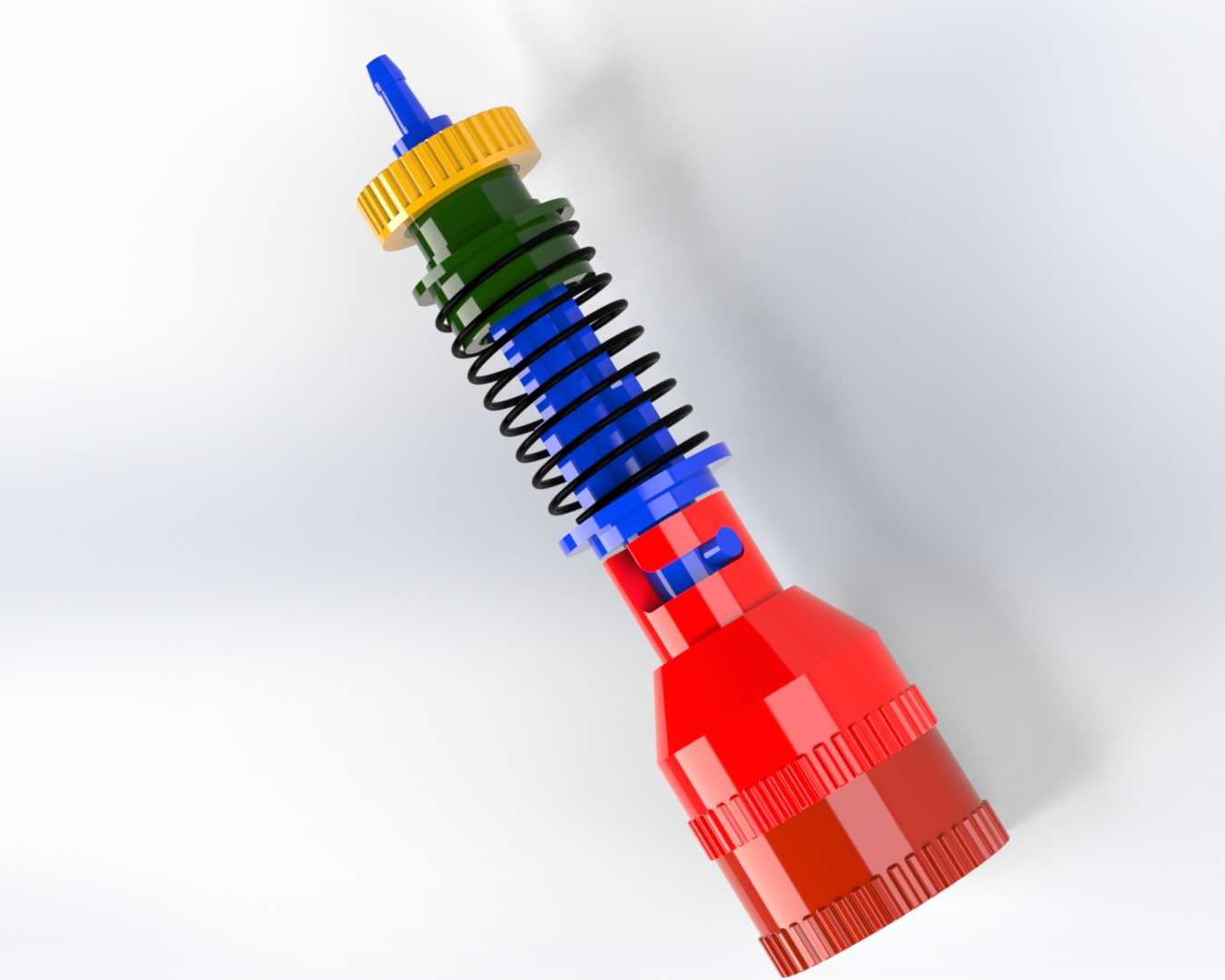

　　该组件属于流体管路系统中的末端调压缓冲构件，主要应用在低压气动输送、小型润滑介质供送的工位场景中，常见于自动化生产线的末端执行器供气管路、小型机床的冷却润滑支路、实验台流体控制回路这类对输出压力稳定性有要求的安装位置，能够在管路压力出现瞬时波动时，通过内部弹簧的压缩形变抵消压力冲量，避免管路末端的执行元件因为瞬时压力过载出现密封损坏、动作行程超差的问题。从结构设计逻辑来看，组件采用分段式同轴装配思路，最下端的红色主体段为管路连接基座，外表面设计有周向均布的滚花纹理，不需要额外工装即可徒手完成与管路接头的旋合装配，基座内部设计有阶梯式密封腔，可适配常规的O型密封圈安装，装配后能够耐受0.8MPa以内的工作压力，不会出现介质渗漏问题。

　　中间段为弹簧缓冲核心区，采用等节距圆柱螺旋压缩弹簧作为弹性蓄能元件，弹簧的线径、节距、有效圈数经过匹配计算，当入口端压力出现0.1-0.3MPa的瞬时波动时，弹簧可产生2-5mm的轴向压缩量，带动内部的阀芯产生轴向位移，动态调整过流截面的面积，将出口端的压力波动控制在0.05MPa以内，保证下游介质输出的压力稳定性。弹簧外侧设计有分段式导向套结构，分为蓝色的滑动导向段与绿色的限位段，导向套与基座内孔的配合间隙控制在0.02-0.04mm之间，既可以保证阀芯轴向移动的顺畅度，不会出现卡滞问题，也能避免弹簧在压缩过程中出现径向偏摆，保证压力调节的线性度。上端的黄色调节旋钮为压力设定部件，同样采用周向滚花设计，

　　旋钮与上端的蓝色顶杆通过螺纹配合，旋转旋钮即可调整弹簧的预压缩量，从而改变组件的溢流压力阈值，顺时针旋转旋钮时弹簧预压缩量增大，组件的开启溢流压力升高，逆时针旋转时预压缩量减小，开启压力降低，可根据实际工位的压力需求灵活调整，不需要拆解组件即可完成参数设定。最顶端的蓝色细杆为压力反馈顶杆，当出口端压力超过设定阈值时，介质压力推动阀芯上移，顶杆同步向上伸出，可配套安装微型行程开关实现压力超限的电信号反馈，接入设备的控制系统实现压力异常报警。从安装边界来看，组件整体为同轴回转体结构，最大外径位于下端基座的滚花段，安装时需要预留的径向操作空间不小于最大外径的1.5倍，保证徒手旋转装配时有足够的操作空间，

　　轴向安装长度需要根据弹簧的最大压缩行程预留余量，避免安装后弹簧处于完全压并状态失去缓冲调节能力。组件的所有外露金属部件均采用硬质阳极氧化处理，不同功能段采用差异化颜色标识，装配和日常巡检时可以通过颜色快速区分各功能段，降低运维过程中的误操作概率。在实际选型应用中，该组件可适配内径4-6mm的柔性气动管路，也可通过转接头对接硬质尼龙管路，工作环境温度范围覆盖-10℃到60℃，能够满足大部分常规工业车间的使用环境要求，不需要额外加装防护结构即可直接安装在设备外露的管路上。结构设计上没有采用复杂的异形曲面，所有零件均为回转体结构，加工时可采用普通数控车床完成全部机加工工序，不需要定制特殊工装，加工成本可控，装配时按照从下到上的顺序依次将密封件、阀芯、弹簧、导向套、调节旋钮装入基座即可，单组组件的装配耗时不超过2分钟，适合批量生产装配。在日常维护过程中，只需要定期检查弹簧的弹性衰减情况、密封件的老化情况即可，不需要整体更换组件，易损件均可快速拆换，降低了长期使用的维护成本。
