吹叶机空气过滤器外壳组件结构设计

园林养护作业场景中，背负式或手持吹叶机长期在多尘、多草屑的户外环境运行，进气端的空气过滤部件直接决定发动机的运行寿命与工况稳定性，不少服役年限较长的吹叶机易出现过滤器外盖遗失、卡扣断裂、壳体变形等问题，原厂配件采购周期长、适配成本高，不少一线作业人员会选择自行测绘制作替换件。这款过滤器外壳组件的设计，正是针对这类替换需求完成的逆向结构复刻，核心是实现与原有吹叶机进气位的完全适配，同时兼顾3D打印制作的工艺可行性，无需开模即可快速制作出可用的替换部件。

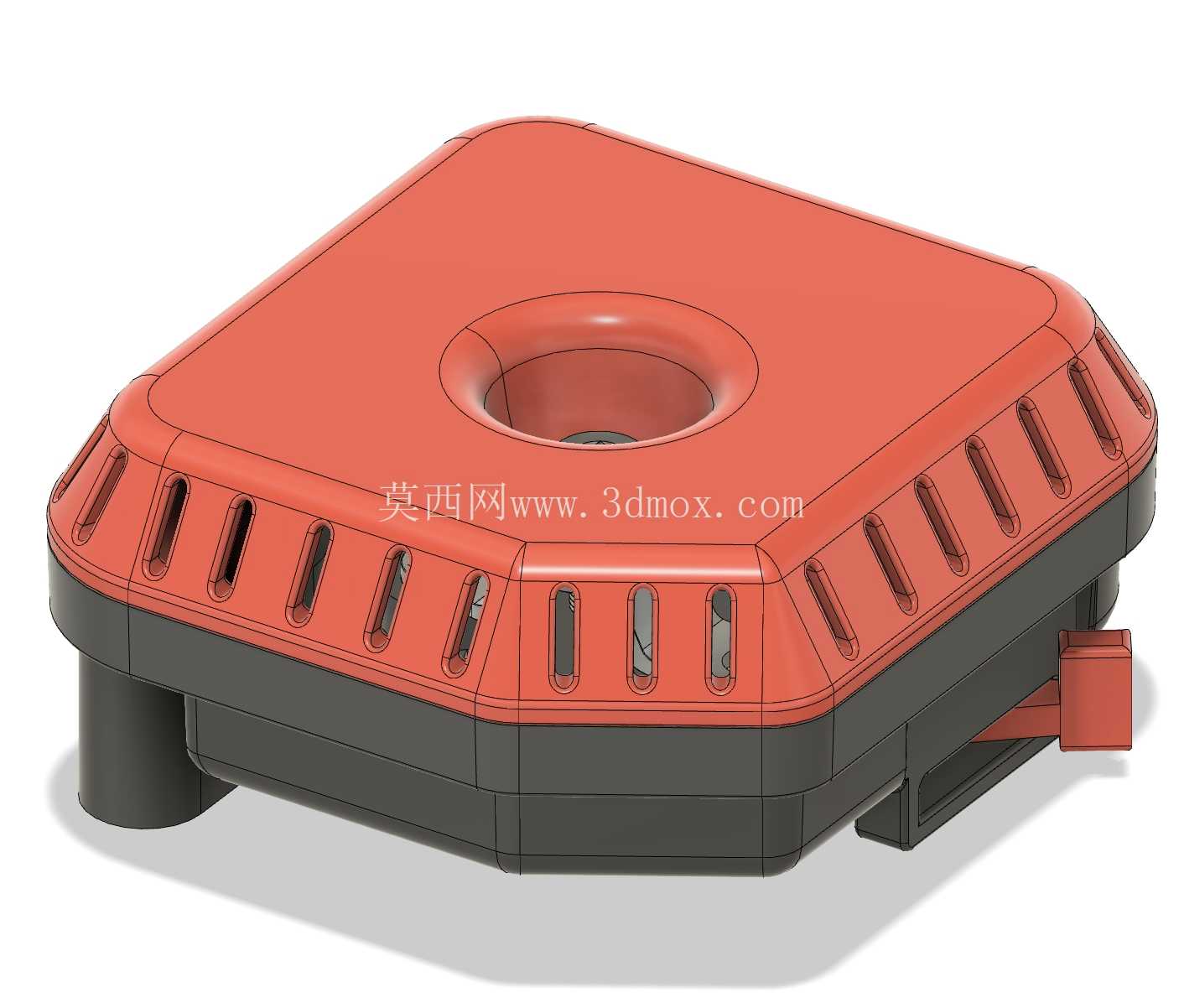

从实际安装边界来看，该外壳整体采用近似方形的圆角结构，顶部中心设置内凹的圆形进气接口，用于对接吹叶机的进气导流通道，接口的内径、深度尺寸完全匹配原有设备的进气端管径，安装后不会出现进气泄漏、衔接错位的问题。壳体上半部分的周圈均匀排布长条形通风槽，槽体的宽度、倾斜角度经过反复校核，既保证足够的进气通流面积，避免进气阻力过大导致发动机功率损耗，又能阻挡大粒径的草屑、落叶、砂石直接接触内部滤芯，实现第一级的粗过滤效果。壳体侧边设置的凸起卡扣结构，完全复刻原有设备的安装卡位尺寸，安装时无需额外打孔、粘接，直接卡入吹叶机原有的过滤器安装位即可完成固定，拆卸维护滤芯时也能快速掰开，和原厂配件的操作逻辑完全一致。

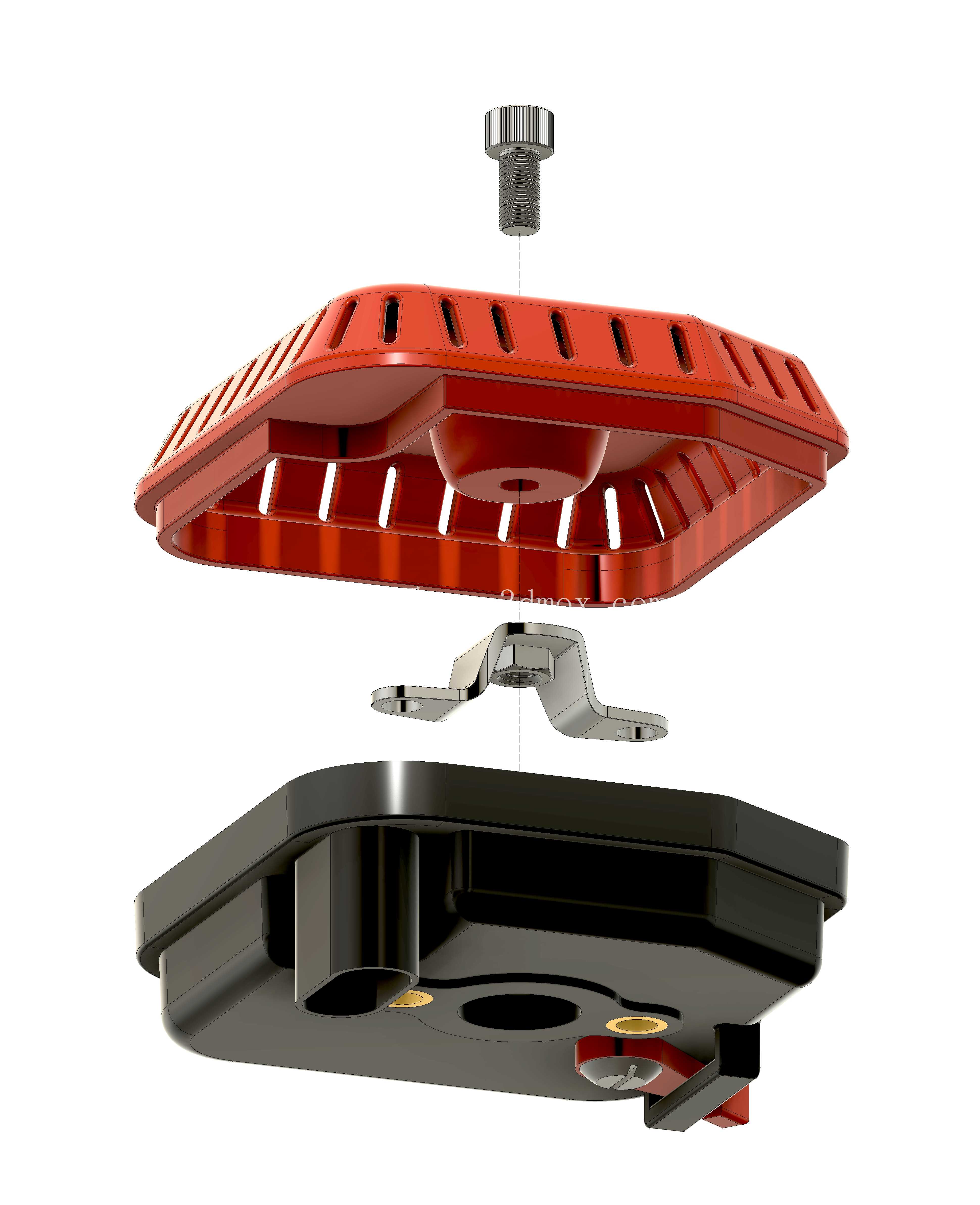

设计过程中首先对原有损坏的过滤器残件、以及设备上的安装基座进行了多点位尺寸测绘，重点校准了卡扣的位置公差、进气接口的同轴度、壳体底部与基座贴合面的平面度，避免3D打印后出现安装错位、密封不严的问题。考虑到3D打印的工艺特性，壳体的壁厚设置为均匀的2.5mm，既保证足够的结构强度，在户外磕碰、日常拆装过程中不会轻易开裂，又能减少打印耗材用量、缩短打印时长；所有边角位置都做了R2以上的圆角过渡，避免打印过程中出现应力集中，也能减少使用过程中锐边划伤操作人员的风险。壳体下半部分的深色区域为滤芯容纳腔，内部尺寸完全匹配原有型号的过滤滤芯，放入后周边留有均匀的密封余量，配合壳体与基座之间的贴合面，能保证未经过滤的空气不会从缝隙处直接进入发动机气缸，避免缸体出现异常磨损。

在功能特性上，这款外壳组件除了满足基础的滤芯固定、进气导流作用外，周圈的通风槽采用外低内高的倾斜设计，吹叶机作业过程中，吸入的空气流经槽体时会产生一定的离心效应，裹挟的大粒径尘粒会在离心力作用下被甩到槽体边缘掉落，减少滤芯的堵塞频率，延长滤芯的清理维护周期。顶部中心的内凹接口除了对接进气通道外，内凹的结构也能在一定程度上阻挡上方掉落的落叶、雨水直接进入进气口，提升户外复杂天气下的使用可靠性。侧边延伸出的小凸台结构，是用于固定外壳与基座的锁止位，和原有设备的锁扣完全契合，安装后不会因为设备运行的振动出现松脱、异响的问题。

从实际使用场景验证来看，采用常规PETG耗材打印完成的外壳，安装到吹叶机上后，连续在多尘的草坪修剪、落叶清理作业中运行，进气阻力和原厂配件基本一致，发动机转速无明显波动，卡扣位置经过数十次拆装也没有出现断裂变形，周圈通风槽的粗过滤效果符合预期，滤芯的积尘速度和使用原厂外壳时无明显差异。对于小型园林养护团队、个人用户来说，这类逆向设计的替换配件，能够快速解决老旧设备配件缺失的问题，无需等待漫长的原厂配件采购周期，也能大幅降低配件更换成本，同时结构设计上充分考虑了3D打印的工艺限制，普通的桌面级FDM打印机即可完成制作，无需特殊的工业级打印设备，实用性较强。在结构细节上，壳体与基座贴合的边缘做了0.3mm的微凸密封筋，打印后无需额外加装密封垫，依靠塑料件本身的微变形即可实现贴合面的密封，进一步简化了制作与安装流程，也避免了密封垫老化失效带来的漏气问题。
