壁炉风扇罩极式驱动电机结构设计

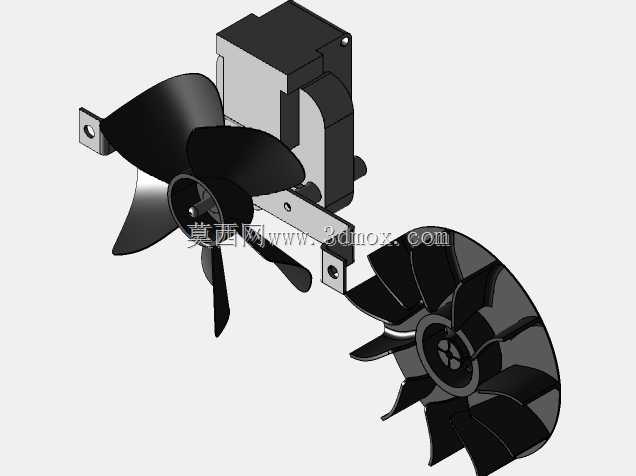

　　在民用固体燃料壁炉、嵌入式电采暖壁炉的热风循环系统里，罩极电机是驱动贯流或离心风轮实现热空气导流的核心动力部件，这类应用场景对电机的轴向尺寸、安装孔位匹配度、运行静谧性都有明确的工程要求，毕竟壁炉整机的内部装配空间十分紧凑，既要避让燃烧室的隔热层结构，还要保证风轮与风道的同轴度偏差控制在合理区间，避免运行时出现风轮擦碰风道壁的异音问题。这款罩极电机的结构设计完全围绕壁炉风扇的实际装配需求展开，整体采用短轴伸的布局方案，定子组件的外形做了切边处理，能够适配壁炉内部狭窄的安装腔，不会和周边的温控元件、接线端子排产生空间干涉。

　　从功能特性来看，罩极电机本身具备结构简单、运行可靠、无需额外启动电容的优势，非常适合壁炉这类长期处于中温环境、连续运行时长较高的民用采暖设备，不需要复杂的控制电路就能实现稳定的低转速大扭矩输出，刚好匹配壁炉风扇需要低速推送热空气、避免直吹火焰影响燃烧效率的工况需求。设计过程中优先锁定了安装边界尺寸，电机的前端盖预留了和风扇罩支架匹配的安装耳，三个安装孔的孔距完全适配常规壁炉风扇的通用支架规格，不需要额外制作转接件就能直接完成装配，轴伸端的长度经过反复校核，刚好能够穿过风扇罩的中心定位孔与风轮轮毂锁紧，不会出现轴伸过长顶到风轮端盖、或是轴伸过短导致锁紧螺母咬合长度不足的问题。

　　考虑到壁炉运行时周边环境温度偏高，电机的绕组绝缘等级做了适配性选型，定子铁芯的叠厚参数经过扭矩仿真校核，能够在额定电压下带动对应规格的风轮达到设计转速，保证热风能够均匀从壁炉出风口送出，避免热量在炉膛内部淤积导致外壳局部超温。电机的出线端位置做了定向设计，刚好朝向壁炉内部的走线槽方向，方便布线时将电源线顺着隔热层边缘引到温控开关位置，不会出现线材弯折半径过小、或是被高温部件烘烤老化的隐患。在结构细节上，端盖的轴承室采用了自润滑轴承的适配尺寸，不需要定期加注润滑脂就能满足壁炉产品全生命周期的运行需求，后端盖的散热小孔做了错位排布，既能够保证电机内部的热量及时散出，又能避免壁炉内部的细小炭灰颗粒进入电机内部磨损轴承。很多结构工程师在选型壁炉配套电机时，往往容易忽略电机外形和风扇罩的匹配关系，要么是电机外径过大和风扇罩的加强筋产生干涉，要么是安装耳的角度不对导致螺丝无法对准支架螺孔，这款模型在设计阶段就把这些装配层面的常见问题做了规避，所有的外形尺寸、安装点位都参考了市面主流壁炉风扇的通用规格，作为组件选型参考时，可以直接调取模型放入壁炉整机装配体中做干涉检查，快速确认电机和周边结构的空间匹配度，不用反复测量实物尺寸调整装配位置。

　　需要注意的是，这个模型仅保留了电机的外部装配结构和关键安装尺寸，内部的绕组、冲片细节没有做完整建模，适合用于整机布局设计、风道匹配校核、安装支架设计等场景，如果需要做电机本身的电磁仿真或是内部零件的加工出图，还需要补充内部零件的详细结构参数。在实际的壁炉产品开发流程中，这类罩极电机属于标准外购件，但不同供应商的产品外形尺寸会有细微差异，用这个参考模型做前期布局时，可以预留0.5mm左右的装配调整间隙，避免后续来料出现尺寸偏差时无法装配，同时轴伸端的风轮锁紧位置要预留好弹垫的安装空间，防止设备运输过程中螺母松动导致风轮窜动。
