适配22mm轴承的钻头抛光缓冲夹持装置

在精密钻头修磨、抛光加工的工序场景里，操作人员往往会遇到进给力度把控不稳的问题——手持钻头接触抛光轮时，施力过大会造成钻头刃口退火、切削几何角度变形，施力过小则抛光效率低下，刃口毛刺去除不彻底，这套缓冲夹持结构正是为解决这类现场加工痛点设计的。从实际使用逻辑来看，这套装置不需要额外的动力输入，完全依靠自身的结构配合实现进给缓冲，操作人员只需要将待抛光的钻头装夹在顶部蓝色承托台的中心定位孔内，手持装置整体向抛光轮进给，内部的缓冲结构就会自动抵消手部的施力波动，让钻头刃口与抛光介质的接触压力始终维持在稳定区间，避免人工操作的力度误差直接传递到钻头刃口上。

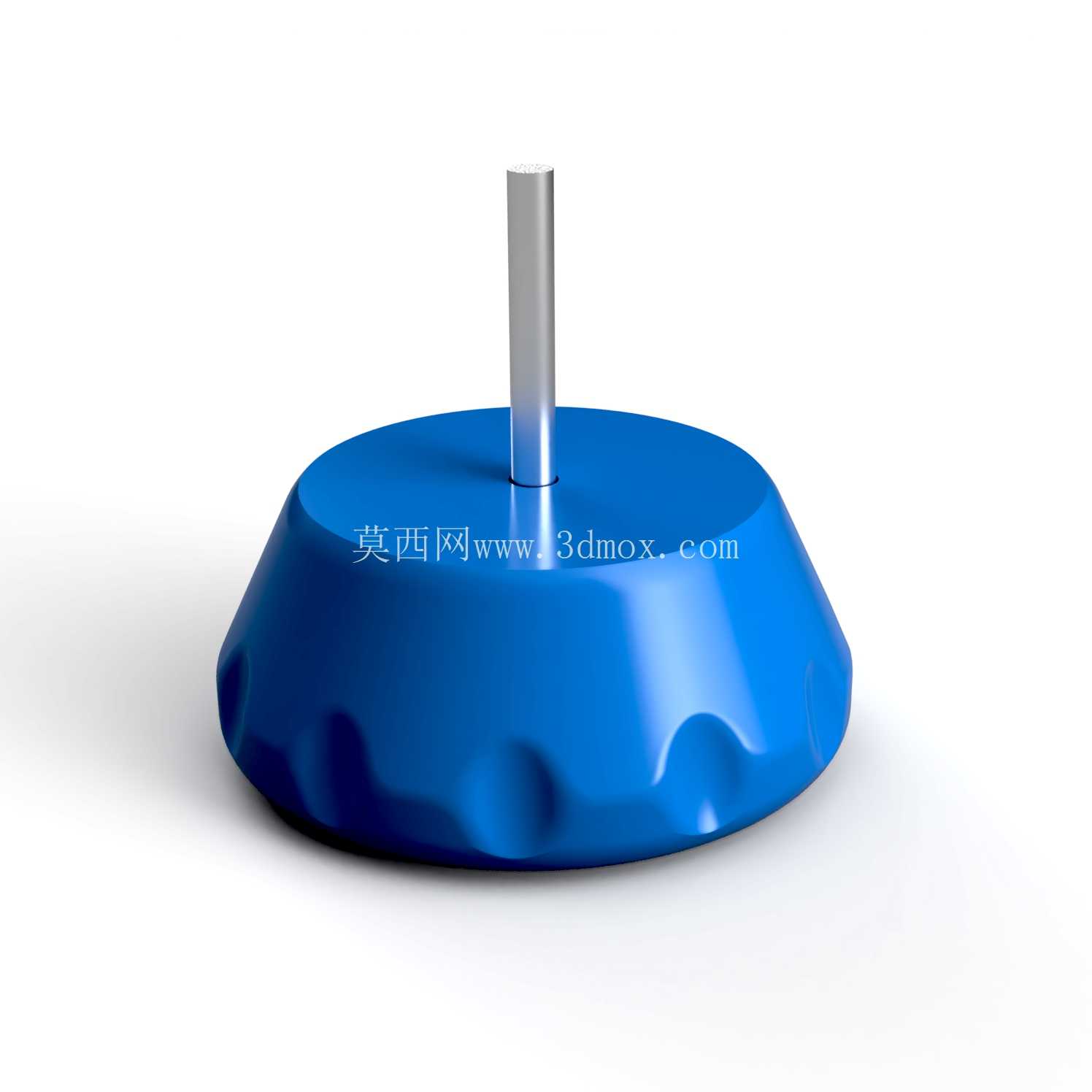

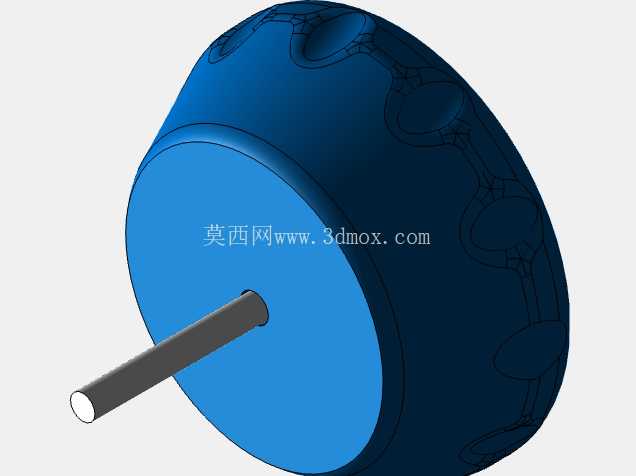

设计阶段首先敲定的是安装适配边界，整套结构的配合基准完全围绕标准件选型展开，中间的立柱与回转支撑选用市面上通用的22毫米外径标准轴承，立柱轴径匹配0.25英寸规格的通用光轴，不需要单独定制非标连接件，车间现有备件就能完成装配替换，后期维护成本极低。顶部的蓝色承托台采用碟形轮廓设计，边缘做了一圈连续的环形凹凸加强筋，既能够减轻整体结构重量，又可以保证承托台面的刚性，避免装夹钻头后台面出现形变导致钻头定位偏斜；中心的定位孔做了倒角导向，钻头柄部插入时可以自动找正，不需要反复调整对中。底部的基座采用宽边圆盘设计，接触面积大，不管是放置在工作台面上做固定式抛光，还是手持操作做移动式修磨，都能保证结构的稳定性，不会出现侧翻、歪斜的情况。

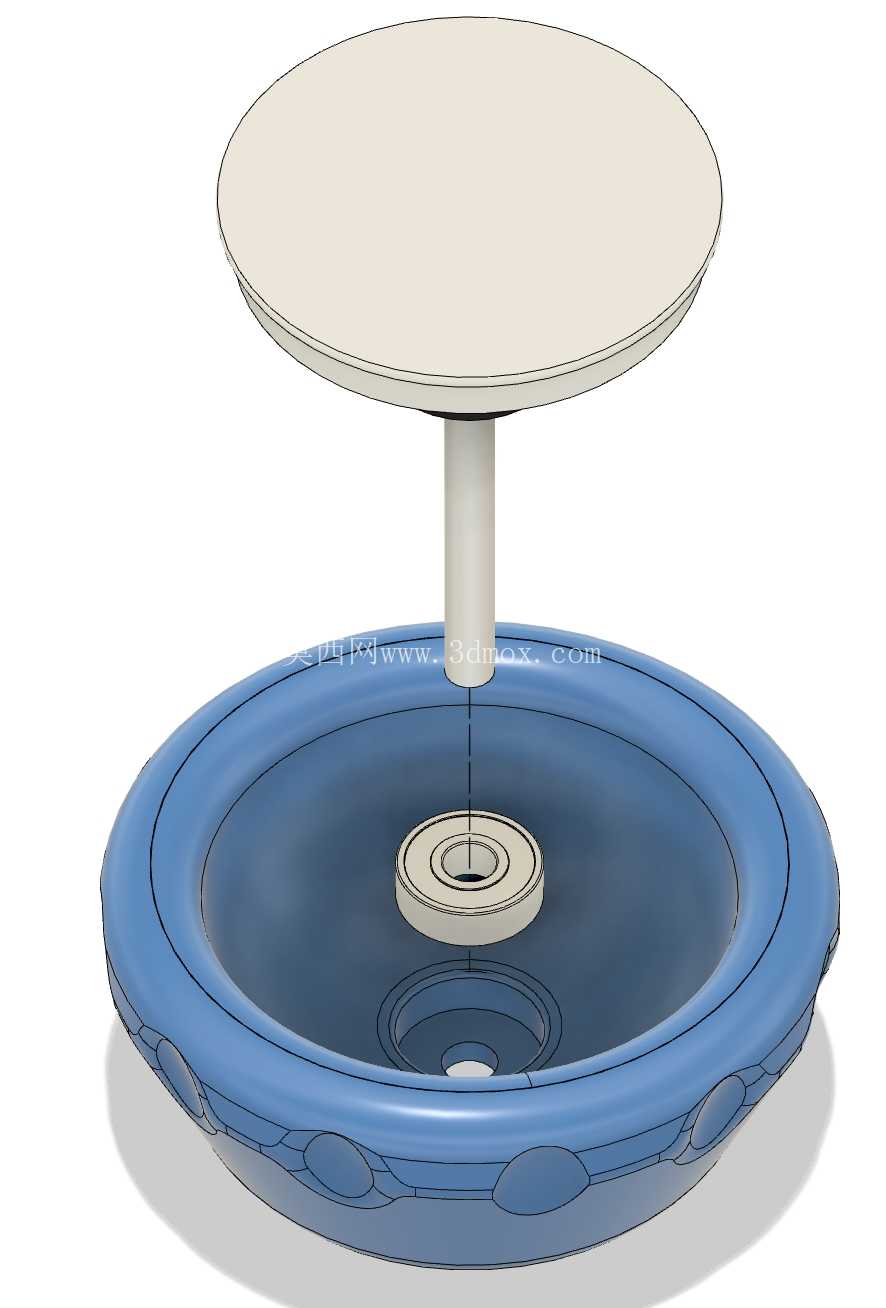

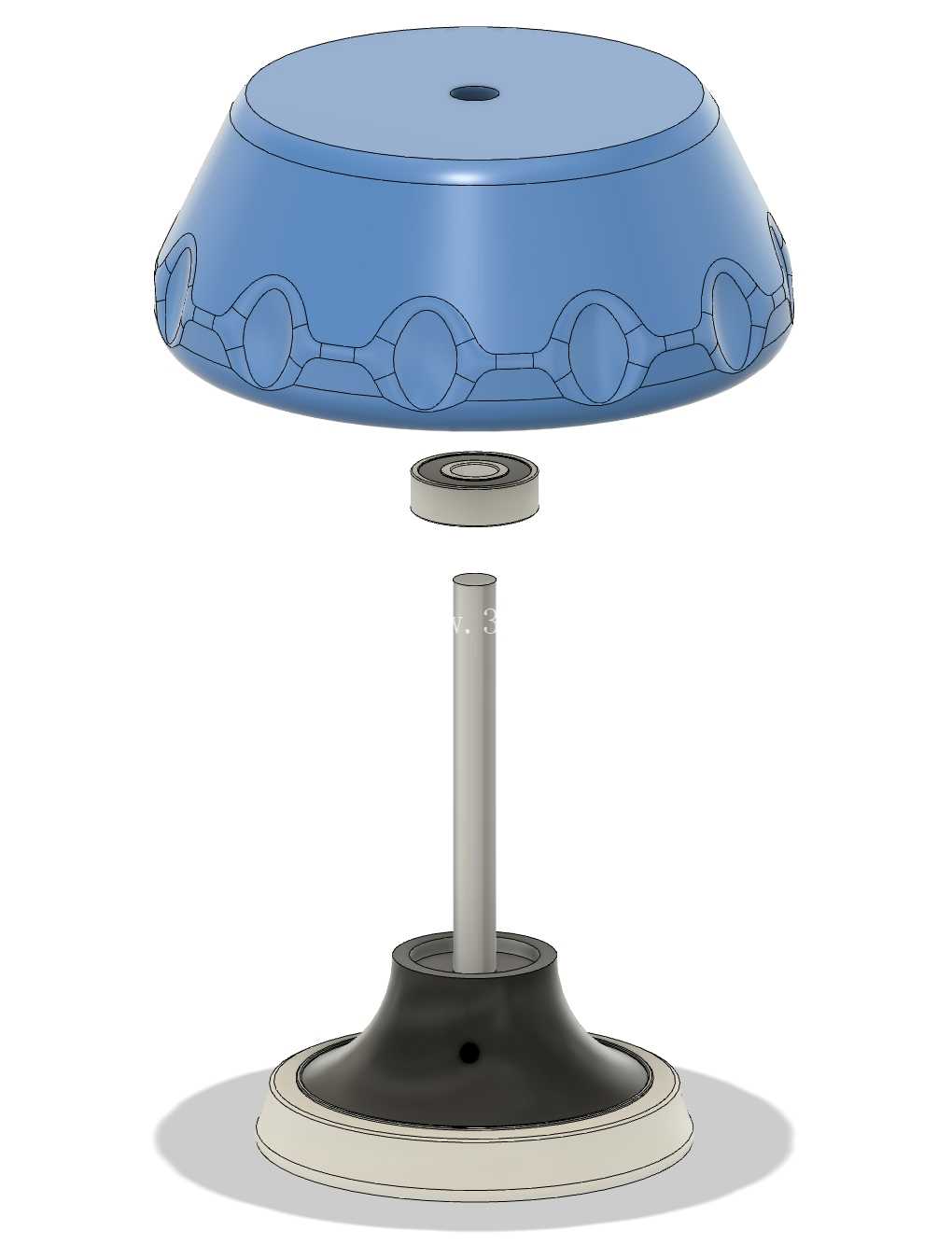

从结构装配关系来看，轴承被压装在顶部承托台的下端沉孔内，与中间立柱形成回转配合，抛光过程中顶部承托台可以带着钻头灵活回转，不会因为抛光轮的摩擦力带动钻头出现卡滞；立柱与底部基座之间预留了轴向滑动间隙，配合内置的弹性缓冲结构，当进给压力超过设定阈值时，顶部承托台会带着轴承沿立柱轴向回缩，抵消多余的进给力，当压力回落时又会自动复位，整个缓冲行程控制在合理范围内，既不会因为行程过大导致抛光接触断开，也不会因为行程过小起不到缓冲效果。边缘的凹凸加强筋除了提升刚性之外，还可以作为防滑握持结构，手持操作时手指刚好卡在凹槽位置，不容易打滑脱手，长时间操作也能降低手部疲劳感。

实际应用中，这套装置不仅适用于直柄麻花钻的抛光修磨，更换顶部定位套之后，也可以适配中心钻、定点钻等小型回转刀具的刃口抛光工序，在五金加工车间、刀具修磨站点、小型维修工坊都有明确的使用场景。相比传统的刚性钻头夹持座，这套带缓冲的结构不需要操作人员有非常熟练的抛光经验，新入职的操作工经过简单讲解就能上手，能大幅降低钻头修磨的废品率，提升刃口抛光的一致性。结构上没有复杂的传动零件，所有部件都是回转体或者简单盘类结构，加工难度低，普通车床、铣床就能完成所有金属部件的加工，顶部承托台如果采用工程塑料注塑加工，还能进一步降低批量生产成本，适合作为车间工位的通用辅助工装推广使用。安装时只需要将轴承压入承托台沉孔，再将立柱穿过轴承内孔与底部基座连接固定即可，不需要复杂的调试过程，装配完成后检查轴向滑动是否顺畅、回转是否无卡滞就能投入使用，日常维护只需要定期给轴承添加润滑脂，清理立柱表面的抛光粉尘，就能保证长期稳定运行。
