CA6140车床配套小型空气送料机构

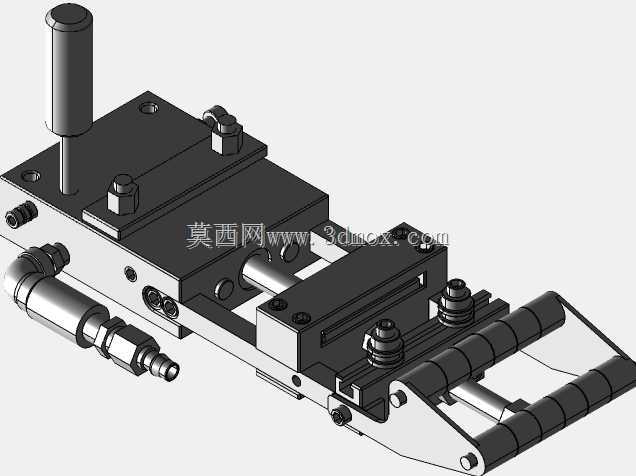

　　这款小型送料机构是为CA6140普通车床配套设计的辅助送料装置，主要适配车床加工过程中棒料、条料的连续自动送进作业场景，在小五金件、轴类零件的批量车削加工场景中应用广泛，能够替代人工手动推送料的操作，降低操作人员近距离接触车床旋转主轴的安全风险，同时提升送料步距的一致性，减少人工送料的尺寸误差。从结构设计来看，该机构采用气动作为动力源，侧置的气动接头可直接对接车间常规0.4-0.6MPa压缩空气管路，无需额外配置独立动力单元，适配多数机加工车间的现有气源条件。机构主体采用叠层板式安装结构，底部安装板预留了与车床中拖板或者床身侧装支架匹配的螺栓安装孔位，安装时不需要对车床原有结构做大规模改造，仅需通过压板或者螺栓即可完成固定，

　　整体安装边界紧凑，横向占用空间不超过车床拖板的横向行程余量，不会干涉车床原有刀架的换刀与走刀动作。机构的夹持单元采用双侧可调式夹块设计，可通过顶部的调节螺栓适配不同直径范围的棒料送进，夹块工作面做了防滑纹理处理，送料过程中不会出现料件打滑偏移的问题；侧置的立式导柱为送料行程提供精准的直线导向，避免送进过程中出现偏摆，保证送料的直线度与车床主轴轴线重合，减少送料过程中的料件磕碰。手动操作手柄设置在机构侧方，方便调试阶段手动控制送料机构的开合与行程调整，调试完成后可通过气动回路实现自动连续送料，送料步距可通过调节气缸行程限位块进行精准控制，适配不同长度规格零件的加工送料需求。整个机构的外露运动部件均做了圆角处理，

　　避免操作过程中剐蹭操作人员，气动管路的走线沿机构本体的线槽布置，不会与车床的运动部件产生干涉。在实际加工应用中，该送料机构可配合车床的自动走刀节奏实现连续送料，单批次加工过程中仅需完成初始上料即可，大幅降低操作人员的重复劳动强度，尤其适合小直径长棒料的连续车削作业，能够有效减少人工送料的等待时间，提升车床的实际加工效率。
