机床配套集成式液压动力单元结构

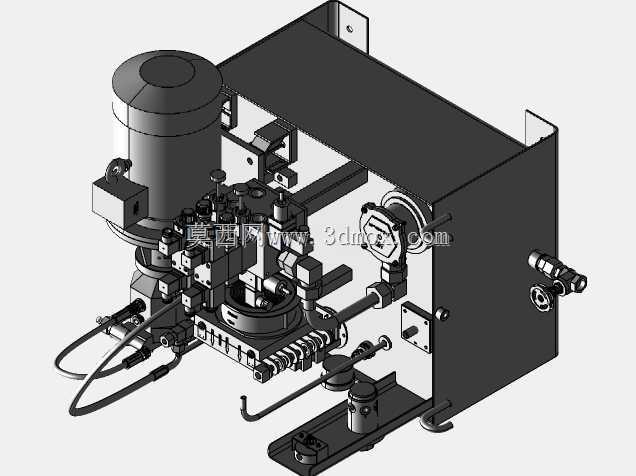

　　这套集成式液压动力单元，主要面向普通车床、专用加工机床的工装夹紧、进给辅助驱动场景设计，也可适配小型自动化专机的执行元件动力供给，在机床加工生产线里，承担着为液压卡盘、尾座顶尖、工装夹具、辅助进给机构提供稳定压力油源的核心作用，额定工作压力设定为75巴，能够覆盖绝大多数中小型机床液压执行元件的推力、扭矩输出需求，避免了单独搭建分散液压回路带来的管路杂乱、压力损失大、维护不便的问题。从结构布局来看，设计阶段采用了立式电机与油泵直联的紧凑排布方式，将油泵、阀组、油箱集成在同一安装支架上，电机竖直布置在油箱上方区域，既减少了整体安装占地面积，也能让油泵的吸油路径更短，降低吸油阻力带来的气蚀风险，阀组采用块式集成设计，所有溢流阀、换向阀、

　　单向阀、节流阀都安装在统一的油路块上，省去了大量外接管路，不仅减少了管路接头的泄漏点，也让整体压力损失控制在更低水平，油路块内部流道经过优化，避免了直角急弯带来的流道阻力，同时在阀组外露接口处预留了标准外接油口，方便后期扩展连接额外的液压执行元件。安装边界方面，整体支架采用折弯钢板焊接成型，背部预留了挂装固定孔位，既可以直接落地放置在机床侧方的空余位置，也可以通过螺栓挂装在机床床身的侧壁安装位上，适配不同机床的安装空间限制，油箱的容积匹配75巴工作压力下的系统散热需求，在连续间歇工作的工况下，油温能够稳定在合理区间，不需要额外加装独立冷却装置，降低了配套成本。油箱侧面设置了液位计、注油口与放油口，

　　日常维护时不需要拆解外围管路就能完成油液补充、更换与液位检查，阀组上的调节元件都布置在朝向操作侧的位置，现场调试时可以直接调整系统压力、各回路流量，不需要探身到设备背面操作。管路连接部分采用高压软管连接油泵出油口与阀组进油口，能够吸收电机油泵工作时产生的振动，避免振动传递到阀组与管路接头导致的松动泄漏，所有硬管连接处都采用标准密封结构，在额定压力下长期工作不会出现渗漏问题。这套结构在建模时完整还原了每个零件的装配关系，从电机的安装止口、油泵的连接法兰，到每个阀件的安装螺钉位置、油管的弯曲半径都按照实际工程参数搭建，能够直接用于液压站的生产装配指导，也可以作为机床整体设计时的液压系统选型参考，核对安装空间与接口尺寸时不需要额外测绘实物，直接调用模型就能完成干涉检查与布局匹配。
