带刹车方形安装板万向工业脚轮结构

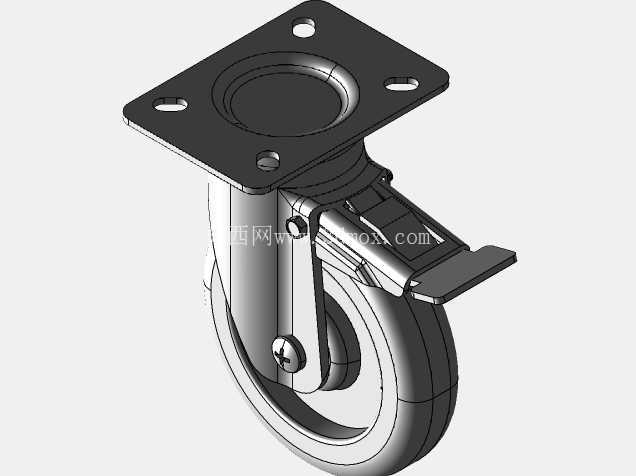

　　这款带刹车的万向脚轮，是工业场景中实现设备移位与定点固定的核心支撑部件，日常在车间周转车、轻型自动化设备机架、仓储货架、仪器仪表移动台架上都能见到它的应用，核心作用是在保证设备可灵活推移的同时，通过自带的刹车结构实现位置锁定，避免设备在作业过程中出现滑移偏移。从结构设计来看，这款脚轮采用方形顶板安装形式，安装板上预留四个对称分布的螺栓过孔，安装时可直接通过螺栓与设备底部的安装面锁紧固定，相比螺杆式安装的脚轮，方形顶板的接触面积更大，受力分布更均匀，能承受更大的垂直载荷，适配底部框架为方管焊接结构的各类设备，安装边界上，方形安装板的孔位遵循通用工业脚轮的安装孔距规范，不需要额外对设备底部安装面做非标改孔，直接替换同规格的旧脚轮即可完成维护更换。

　　转向结构部分，安装板与轮架之间采用推力轴承配合回转支撑的结构，轮架可绕垂直轴线360度自由旋转，推移设备时可以灵活改变行进方向，哪怕是在狭窄的车间通道内转向，也不需要反复调整设备角度，转向过程中轮架的转动阻尼经过合理匹配，不会出现转向卡滞或者转向过于灵活导致的行进方向跑偏问题。刹车结构集成在轮架侧面，采用脚踏式扳杆设计，需要锁定位置时，只需要用脚踩下刹车扳杆，刹车块就会同时抵紧滚轮表面和转向回转结构，同时锁定滚轮的转动和轮架的转向，双重锁定的结构可以保证设备停在有轻微坡度的地面上也不会出现滑移，解锁时只需要用脚向上抬起扳杆即可，不需要弯腰手动操作，在车间作业场景下操作效率更高。

　　滚轮部分采用单轮支撑结构，轮体中心通过销轴与轮架连接，销轴两端用防松螺母锁紧，避免长期使用后销轴松脱导致轮体脱落，轮体材质选用耐磨的硬质工程材料，滚动过程中噪音低，不会划伤环氧地坪、瓷砖地面等常见的车间地面，轮面的弧度设计经过优化，滚动时接触地面的面积适中，既保证了足够的承重能力，又能降低滚动阻力，推移重载设备时不需要施加太大的推力。从设计思路上，这款脚轮在建模时优先考虑了结构的可靠性与安装通用性，所有配合部位都预留了合理的装配间隙，比如轮架与安装板的回转间隙、滚轮与轮架的转动间隙，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大导致轮体晃动，刹车扳杆的踩踏位置做了延伸设计，操作人员穿着劳保鞋也能轻松踩下触发刹车，不会出现踩空或者卡鞋的问题。

　　在实际选型应用中，这类脚轮通常四个为一组搭配使用，根据设备的总重量选择对应承重等级的型号，安装时需要保证四个脚轮的安装面处于同一平面，避免出现单个脚轮悬空受力不均的情况，长期使用过程中只需要定期在回转轴承和滚轮销轴处加注润滑脂，就能保证转动顺畅，延长使用寿命。建模过程中对各个零件的细节都做了还原，包括安装板上的沉孔结构、轮架的冲压折弯特征、刹车扳杆的防滑纹路、滚轮表面的加强筋结构，所有零件的装配关系都符合实际生产中的装配工艺，可直接用于设备选型时的结构干涉检查，也可以作为非标脚轮设计的参考基础，帮助结构工程师快速完成设备移动机构的设计匹配，减少重复建模的工作量。
