三辊结构工业蠕动输送泵三维结构

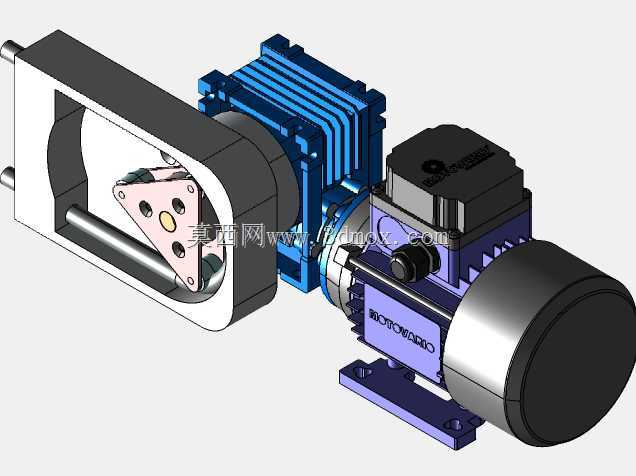

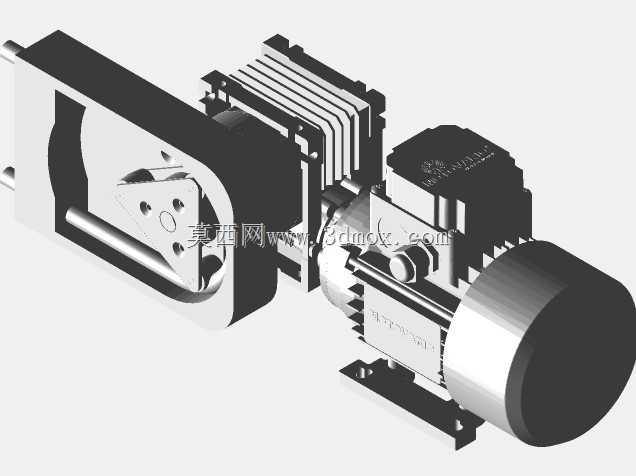

　　这款三辊蠕动泵的结构设计，核心围绕低剪切流体输送场景展开，常见于实验室试剂输送、食品酱料定量加注、化工腐蚀性流体传输等对流体扰动有严格要求的工况，这类工况下常规叶轮泵会破坏流体内部组分，或是因接触式密封导致流体被污染，蠕动泵依靠辊轮挤压弹性软管实现流体推送，过流部件仅为软管本身，完全规避了泵体结构与输送介质的接触，适配性极强。从结构布局来看，驱动端采用标准卧式电机直连减速腔体的设计，减速腔体内部集成蜗轮蜗杆减速结构，将电机高转速降低至辊轮工作所需的低转速区间，保证挤压动作平稳无脉动。泵头部分采用三辊对称布局，相比双辊结构，三辊设计在挤压软管时的交替衔接更顺畅，出口端的流体脉动幅度可降低40%以上，辊轮与安装三角板之间采用销轴铰接，

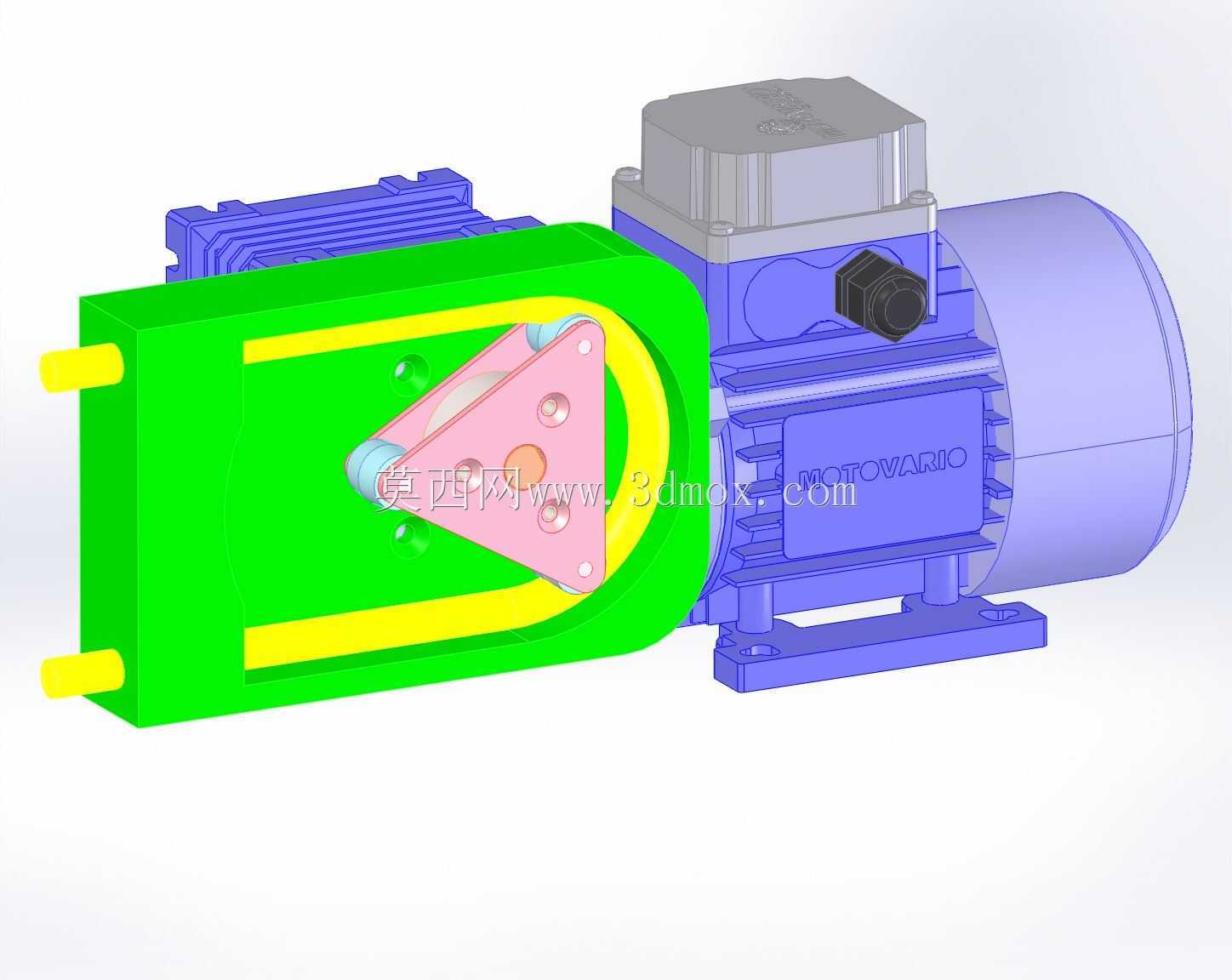

　　辊轮外圈做圆弧倒角处理，避免挤压过程中割伤软管内壁，延长软管使用寿命。泵头的绿色腔体为整体式铸造结构，内壁做光滑圆弧处理，软管沿腔体内壁环形排布，两端通过快插接头伸出腔体外部，进出口接头采用外螺纹结构，可直接对接标准工业管路，无需额外转接件。安装边界方面，整机底部采用一体化铸造安装脚，四个安装孔位呈矩形排布，孔距适配常规工业泵安装支架尺寸，电机接线盒位于泵体侧上方，接线方向可根据安装空间旋转调整，避免现场布线时与周边设备产生干涉。设计过程中，辊轮的偏心距是核心参数，偏心距过小会导致软管挤压量不足，产生回流降低容积效率，偏心距过大则会过度挤压软管，加速软管疲劳损坏，这款结构的偏心距经过反复校核，挤压量控制在软管壁厚的30%，

　　既保证完全封死流体通路避免回流，又不会对软管产生过度压缩。泵头端盖采用快拆式设计，无需专用工具即可打开端盖更换软管，适配需要频繁更换输送介质、或是软管易磨损的工况，日常维护效率远高于常规离心泵、齿轮泵等接触式输送泵。整机的重心位于安装脚中心区域，卧式安装时运行稳定性强，高速运转时无明显振动，无需额外做混凝土基础固定，可直接安装在移动式设备机架、桌面实验台或是生产线支架上，适配多种安装场景。
