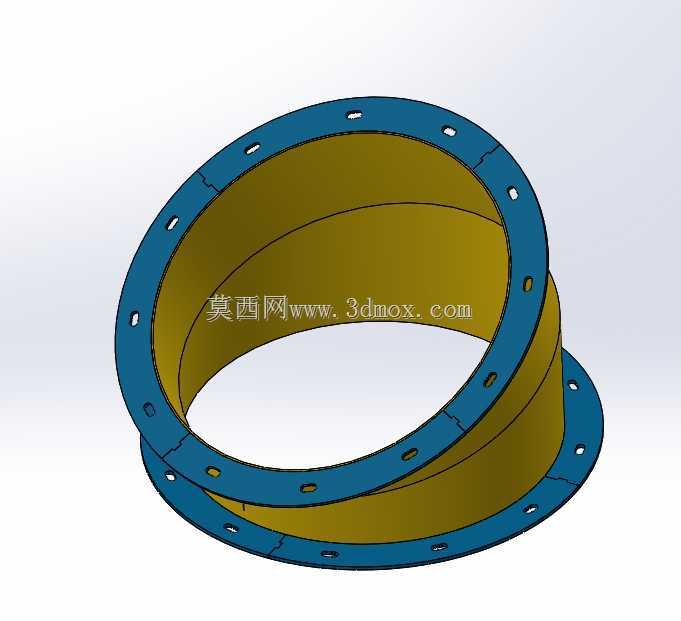

萨克迪塞克双法兰连接式弯转导流筒结构

　　该结构件主要应用于中低压流体输送管路的变向衔接场景，常见于通风除尘管网、工业废气排放管路、低压物料气力输送系统中，用来实现两段同轴存在偏角的管路之间的平滑过渡，避免管路直角弯折造成的流体阻力骤升、物料堆积卡滞问题。从实际使用场景来看，这类带双侧法兰的弯转导流结构，多适配公称直径600mm级别的管路，两端法兰面平行度公差控制在0.2mm以内，安装时可直接与同规格的管路法兰通过螺栓穿接固定，法兰盘上的安装孔采用跨中均布设计，孔位公差符合管路连接件通用安装标准，现场安装时无需二次扩孔调整，可直接匹配常规法兰紧固件规格。设计过程中优先考虑了流体通过时的流态稳定性，筒体内壁采用连续圆弧过渡，没有突兀的折角或台阶，

　　流体通过时的局部阻力系数比普通焊接弯管低15%左右，可有效降低管路系统的动力损耗。筒体段采用等壁厚设计，壁厚取值兼顾结构刚性与轻量化需求，在承受常规管路负压、1.5倍工作压力的水锤冲击时，筒壁形变量控制在允许范围内，不会出现焊缝撕裂、法兰面翘曲变形的问题。两端法兰盘与筒体的连接位置做了圆弧过渡加强，避免应力集中造成的连接部位疲劳损坏，法兰盘上的密封面采用突面结构，可适配常规橡胶密封垫片，安装后密封性能可靠，不会出现流体渗漏问题。从安装边界来看，该结构件的轴向安装尺寸经过优化，在满足弯转角度要求的前提下尽可能压缩了轴向占用空间，适合安装空间局促的管路布局场景，安装时无需额外调整相邻管路的位置，可直接替换原有同规格弯管部件，降低现场改造的施工量。建模过程中对法兰孔位、筒体内径、过渡圆弧半径等关键尺寸做了参数化关联，调整公称直径、弯转角度参数时可快速生成同系列不同规格的结构模型，方便不同管路参数下的选型适配。
