四轮差速智能移动小车底盘结构设计

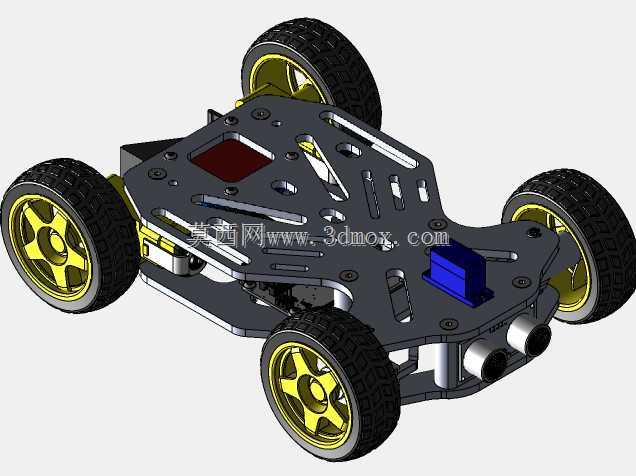

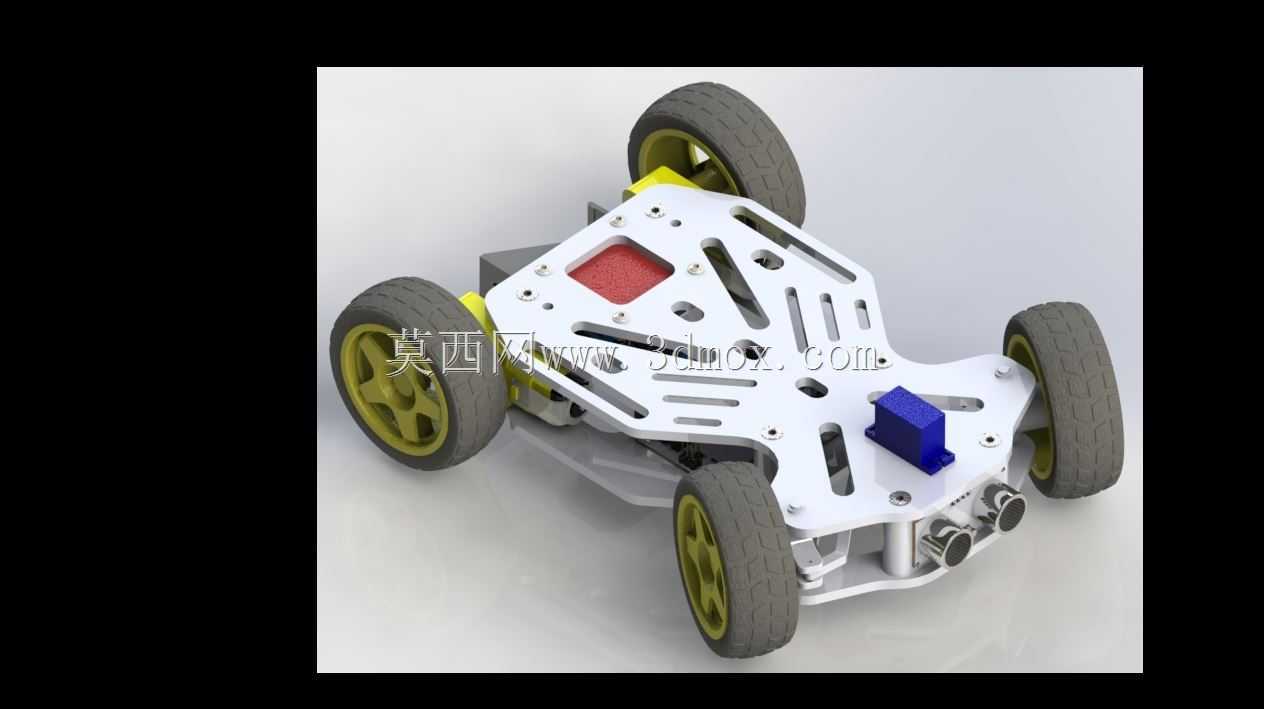

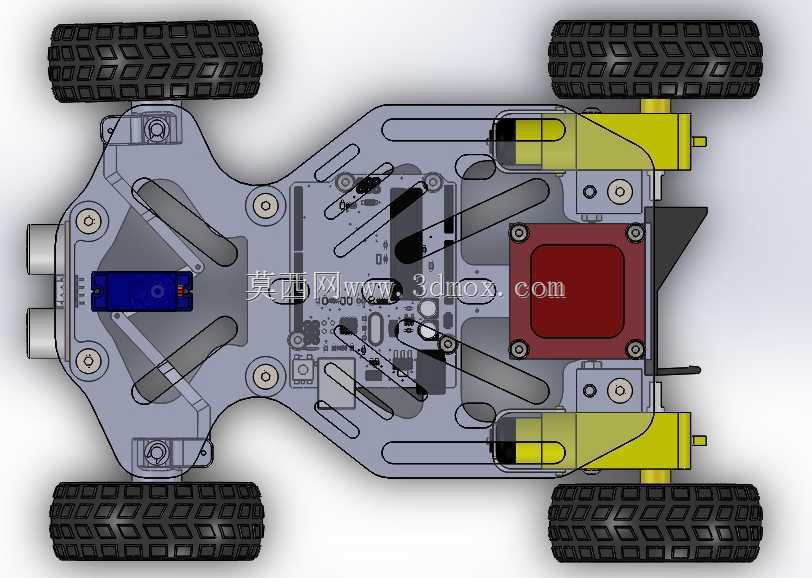

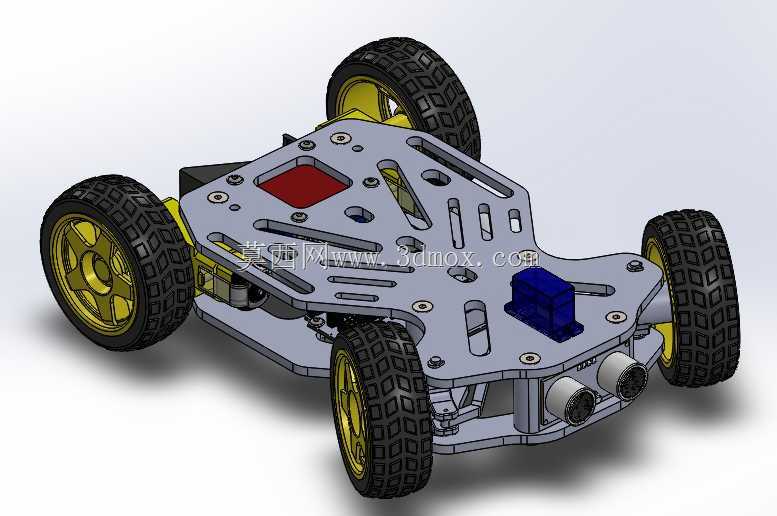

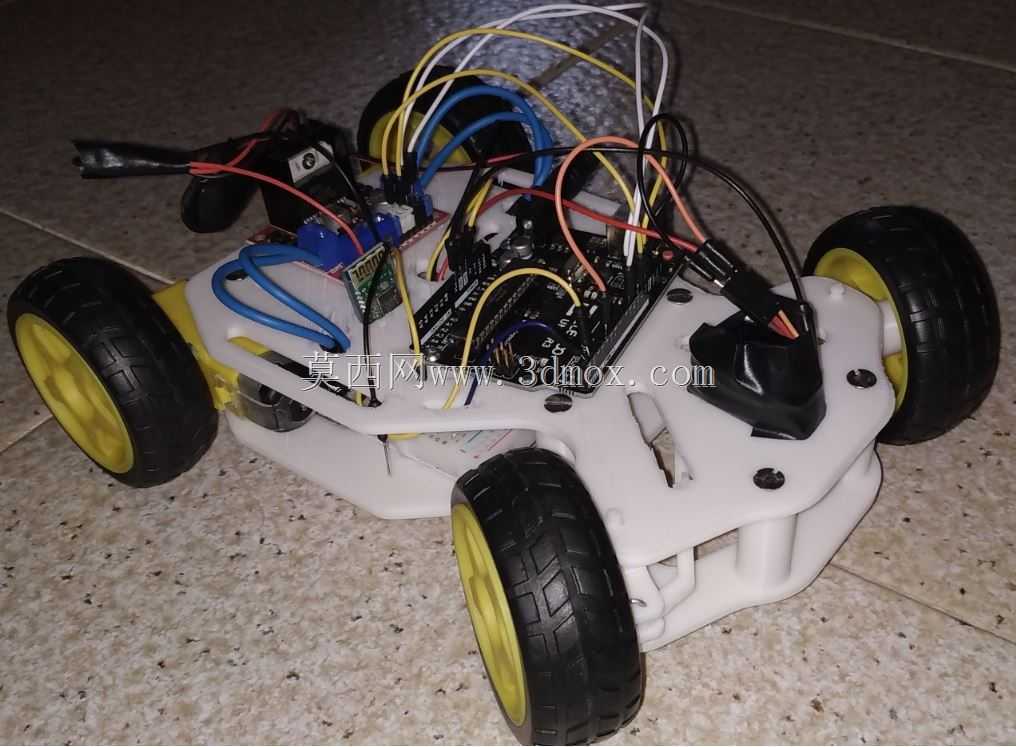

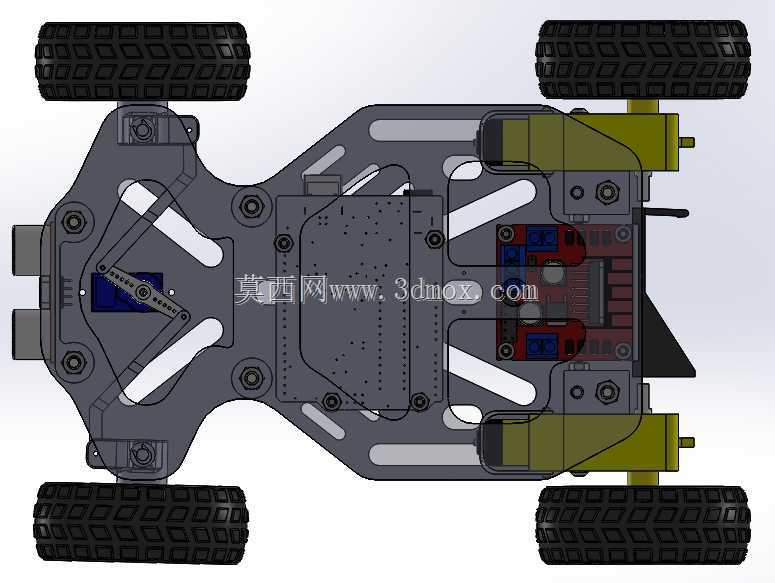

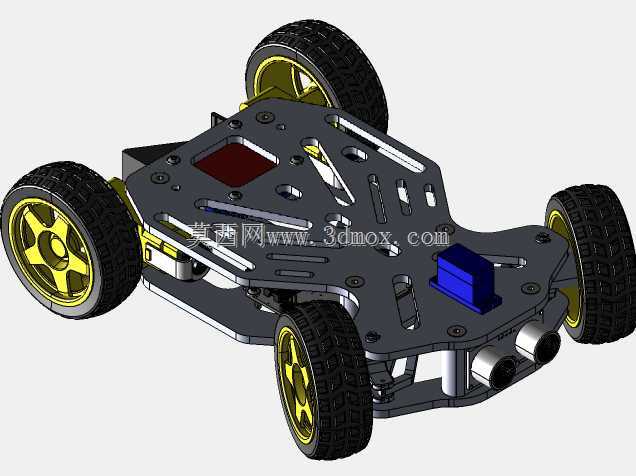

　　这款轮式移动底盘的结构设计，核心面向小型巡检、教学实训、轻载搬运类场景的行走机构需求，整体采用上下分层的板式承载结构，主承载板选用硬质铝合金板材加工，在保证结构刚性的前提下尽可能降低整机自重，适配室内平整铺装路面、实验室环氧地坪等常规行走场景。底盘行走部分采用四轮独立布局，轮毂与橡胶防滑轮胎直接配合，轮组通过立式轴承座固定在主承载板下方，轮距与轴距的参数设定充分考虑了行走过程中的稳定性，在0.8m/s以内的常规行走速度下，不会出现侧翻风险，最小转弯半径可实现原地自旋，能够适配狭窄通道内的转向通行需求。主承载板上预留了多组不同规格的安装孔位与长条形调节槽，既可以固定主控板、电池组、驱动模块这类核心电控部件，

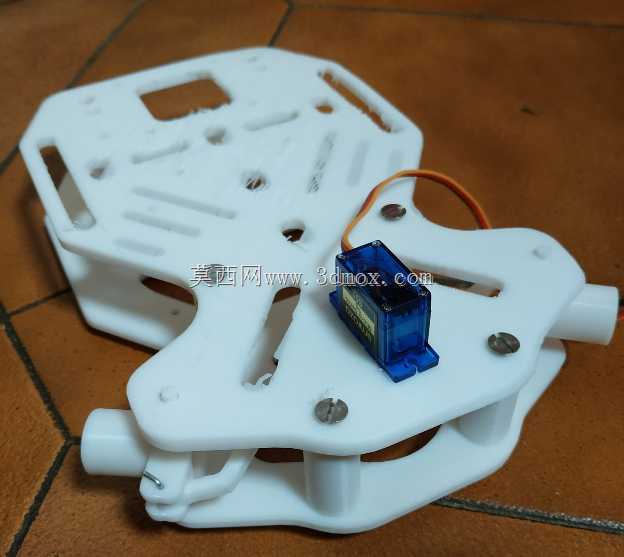

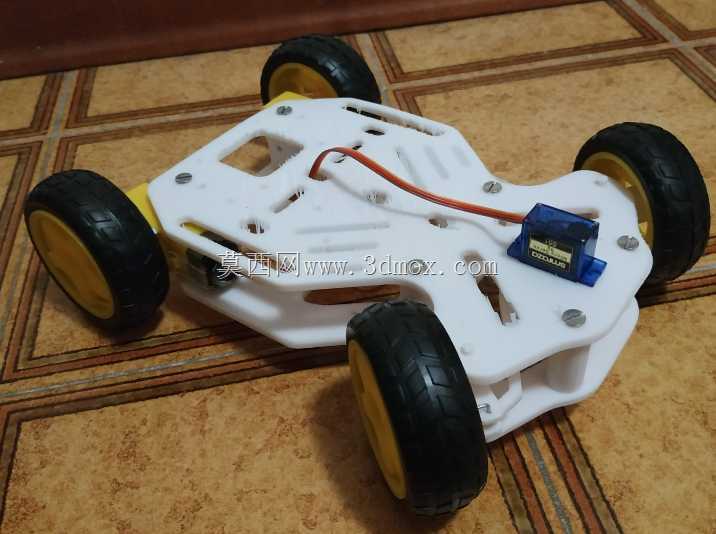

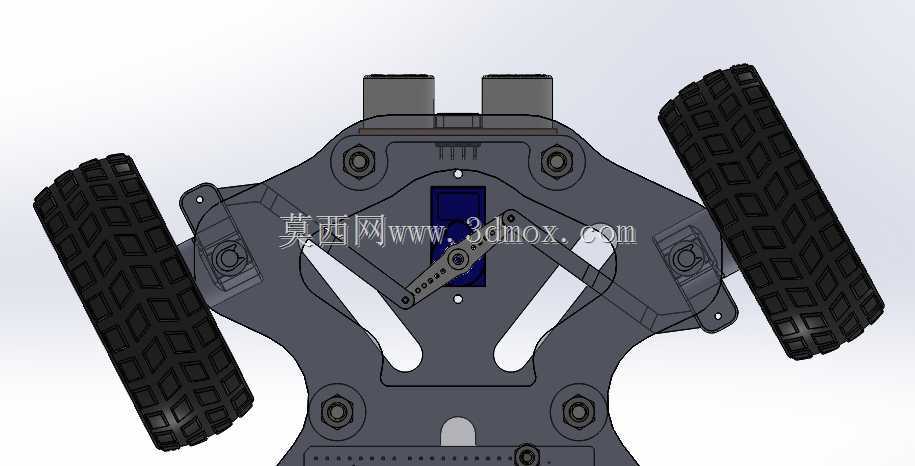

　　也能根据实际搭载需求调整传感器、执行机构的安装位置，长槽的设计允许安装位置在一定范围内前后左右微调，不需要重新打孔就能适配不同尺寸的搭载模块，大幅降低二次改装的加工成本。底盘前部预留了超声传感器、红外避障模块的安装位，中部凸起的蓝色安装座可直接固定单轴舵机，用于搭载云台类转向检测机构，下方预留的双圆柱安装位可直接固定循迹传感器阵列，不需要额外设计转接支架。从安装边界来看，整机高度控制在较低范围，重心集中在主承载板下方的电池安装区域，搭载1kg以内的上部负载时，整机重心偏移量不会超出轮组支撑的稳定多边形范围，爬坡角度可适配15度以内的平整坡面。结构设计过程中充分考虑了装配便利性，所有轮组、电控部件的固定孔位都做了沉头处理，

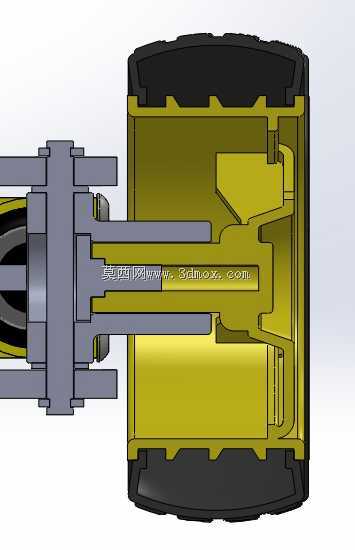

　　紧固件安装后不会突出板面干涉上部搭载件，走线槽位沿着主承载板的加强筋位置布置，既可以隐藏线束避免行走过程中剐蹭，也能通过加强筋结构提升板面的抗弯折性能，避免长期承载后出现板面变形影响轮组平行度。轮组的安装座采用可调式设计，可通过微调安装座的前后位置张紧轮胎配合间隙，补偿加工与装配过程中产生的尺寸误差，保证四个轮子的接地压力均匀，避免行走过程中出现打滑、跑偏的问题。
