法兰连接明杆楔式工业闸阀结构设计

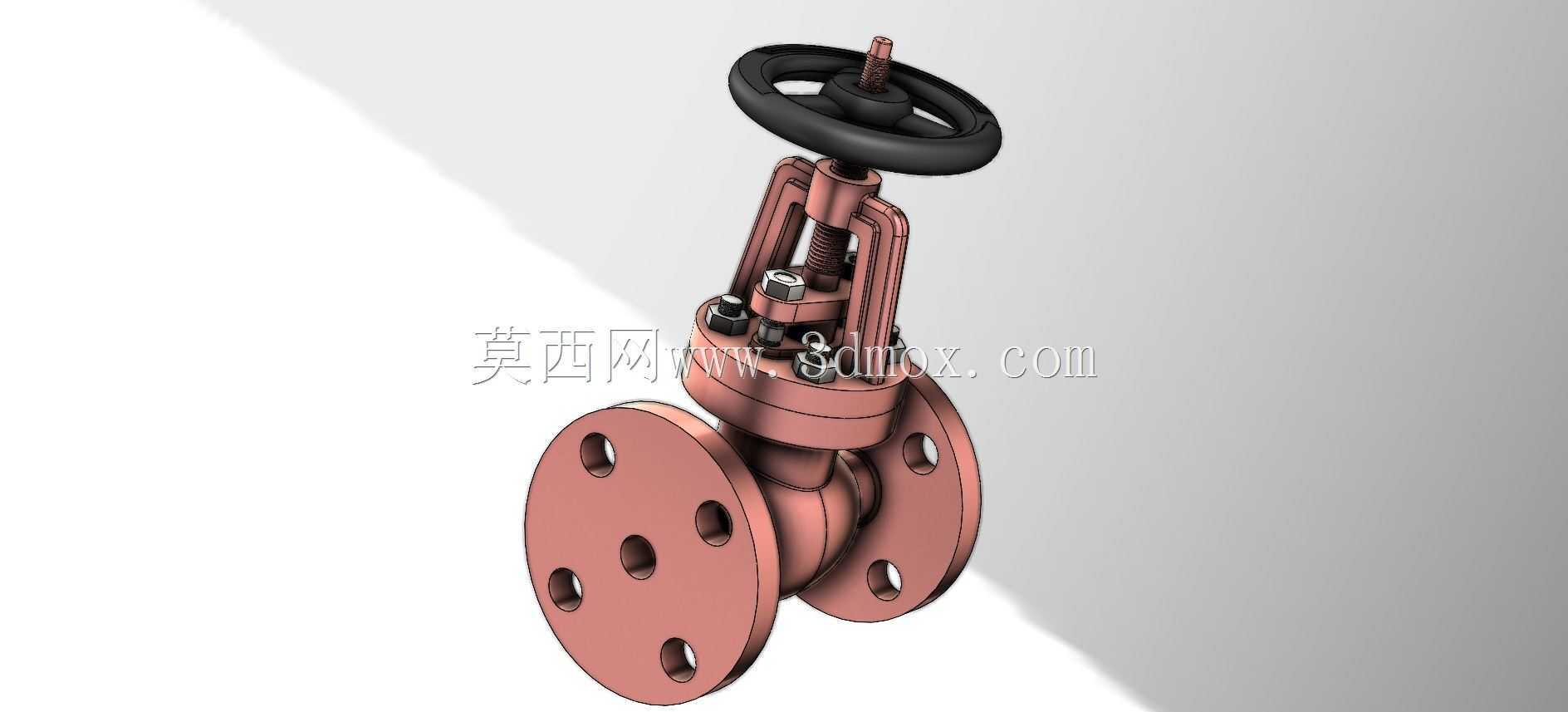

　　这款闸阀的结构设计围绕工业管路系统的截断需求展开，核心应用场景覆盖石油化工、市政给排水、热力输送、冶金生产等领域的中低压管路，主要承担管路介质的通断控制功能，正常工况下不做节流调节使用，避免闸板长期受介质冲蚀导致密封面损坏。从功能特性来看，该闸阀采用明杆结构设计，阀杆升降过程中不做旋转动作，手轮带动阀杆螺母旋转实现阀杆的轴向位移，操作人员可直接通过阀杆外露的高度判断阀门的启闭状态，避免误操作。闸板采用楔式单闸板结构，密封面配合角度经过精准匹配，关闭时借助介质压力实现辅助密封，降低阀杆的操作扭矩，同时密封面堆焊硬质合金层，耐受常规水、蒸汽、油品等介质的冲刷与轻微腐蚀，适配多数常规工业管路的介质工况。设计过程中采用逆向工程思路，

　　先对实体闸阀的关键装配尺寸进行测绘，优先确定两端法兰的连接尺寸，包括法兰密封面形式、螺栓孔分布圆直径、螺栓孔数量与孔径、法兰端面距，这些尺寸直接决定阀门能否与现有管路法兰匹配安装，避免出现安装干涉。其次确定阀杆的行程尺寸，保证闸板完全开启时，通道内无结构遮挡，流道完全通畅，降低介质流经阀门的阻力损失，全开状态下的压力损失远小于截止阀类产品。结构细节上，阀盖与阀体采用中法兰螺栓连接，中间设置密封垫片，防止介质从结合面泄漏；填料函部位设置多层填料搭配压盖结构，通过调整压盖螺栓的压紧力实现阀杆处的动密封，长期使用出现填料磨损泄漏时，可在线紧固压盖螺栓或更换填料，无需将整个阀门从管路上拆下。手轮采用轮辐式结构，直径匹配操作扭矩需求，

　　无需额外加力杆即可实现常规压力下的启闭操作，手轮与阀杆螺母之间设置防松结构，避免操作过程中手轮脱落。安装边界方面，该阀门为直通式结构，安装时需保证阀杆处于垂直向上状态，两端法兰与管路法兰同轴度偏差控制在允许范围内，避免强行组对导致阀体产生附加应力，同时预留足够的阀杆上升空间，保证阀门全开时阀杆顶部不会与周边管线、构架产生碰撞，手轮操作侧预留不小于300mm的操作空间，方便日常启闭操作与维护。建模过程中对所有配合面做了公差匹配，比如阀杆与填料函的间隙、闸板与阀座导轨的配合间隙，都按照实际装配要求预留，既保证运动部件动作顺畅无卡滞，又不会因间隙过大导致密封失效。
