CA6140车床链轮链条传动组件结构设计

　　这套链轮链条传动结构，是针对CA6140普通车床进给传动端的动力传递需求设计的，在卧式车床的实际运行场景里，主轴箱输出的扭矩需要通过这类刚性链传动结构，精准传递到进给箱、溜板箱部件，相比皮带传动，它不会出现打滑丢转的问题，相比齿轮直接啮合，它可以适配两轴中心距较大的传动布局，刚好匹配CA6140车床主轴箱到进给部件之间的跨距安装需求。

　　从功能特性上看，这套双链轮搭配滚子链的结构，传动比恒定，能在车床低速大扭矩进给的工况下保持稳定的动力输出，不会因为切削负载波动出现传动比偏移，保证车削螺纹、走刀加工时的进给精度。两个链轮的齿形采用标准三圆弧一直线齿槽设计，啮合时和链节的滚子接触应力分布均匀，磨损速率更低，能适应车床车间多油污、多金属切屑的工作环境，日常维护只需要定期加注润滑脂即可，不需要频繁调整张紧度。

　　设计过程中首先确定的是安装边界尺寸，两个链轮的中心距是按照CA6140车床床身对应安装位的预留空间核算的，既保证链条松边有合适的垂度，避免运行中出现卡滞、跳齿问题，也不会因为中心距过大导致链条运行时抖动幅度过大，影响进给平稳性。链轮的内孔直径、键槽尺寸完全匹配CA6140车床对应传动轴的安装尺寸，装配时不需要额外修配轴径或者衬套，直接可以压装到位，链轮的齿顶圆直径做了公差控制，和周边的机床防护罩、润滑管路预留了足够的安全间隙，不会出现运转时剐蹭周边部件的问题。

　　链条选用的是标准短节距精密滚子链，链节的内链板、外链板采用8字形冲压结构，兼顾抗拉强度和轻量化需求，销轴和滚子之间的间隙控制在合理范围，既保证转动灵活，也不会因为间隙过大出现传动冲击。在实际机床运行中，这套传动组件承担的是进给系统的一级动力传递，当主轴带动工件旋转时，主轴箱输出的运动通过这套链结构传递到进给机构，带动刀架完成纵向、横向的走刀动作，不管是外圆车削、端面车削还是螺纹车削工序，它的传动精度直接影响最终的工件加工表面质量和尺寸精度。

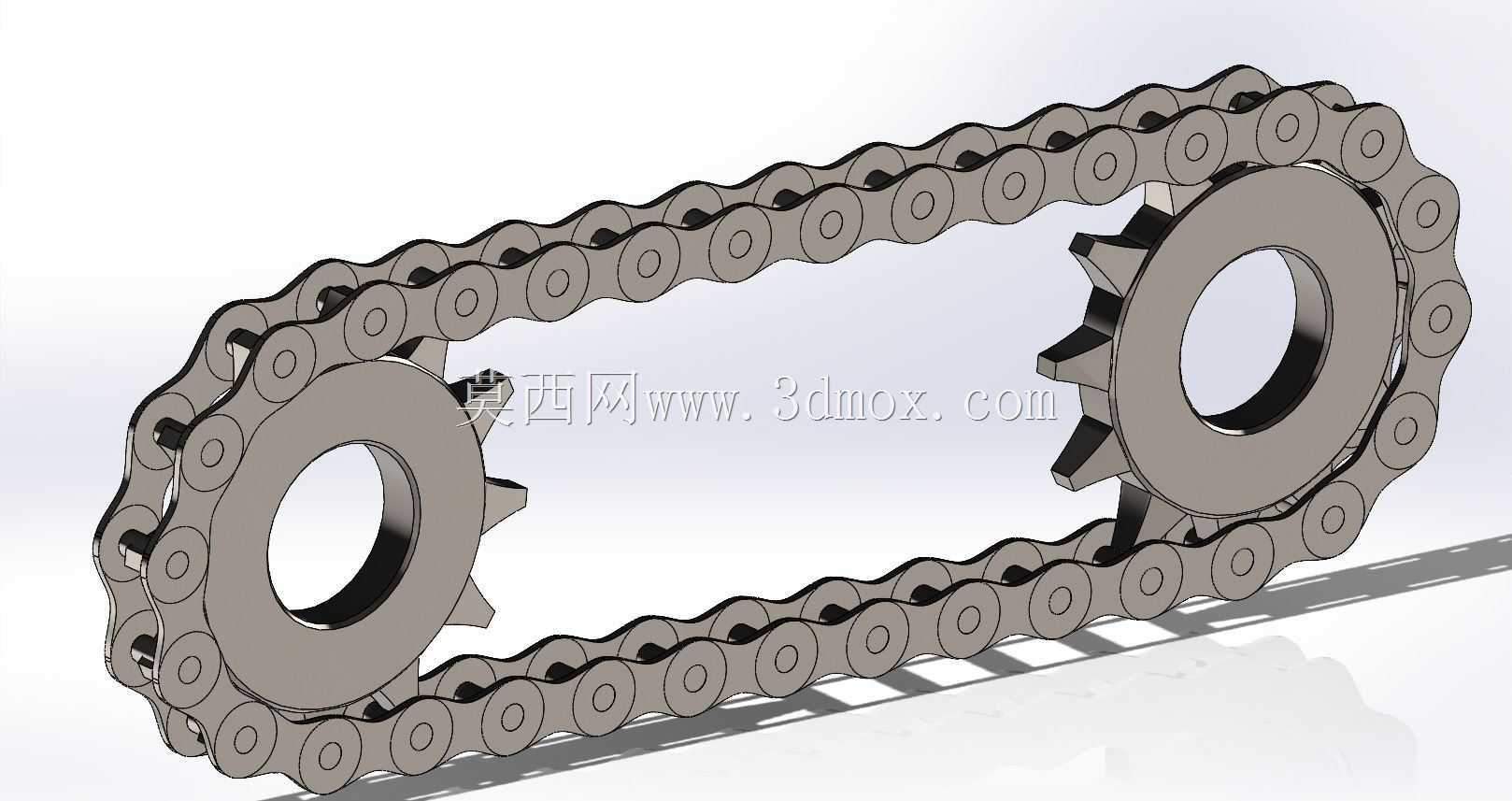

　　建模过程中对链轮的齿形做了精确的参数化绘制，每个齿的齿距偏差、齿根圆弧尺寸都符合传动件的公差要求，链条的每个链节都做了装配约束，可以模拟实际运转时的啮合状态，方便设计人员校验运动过程中是否存在干涉、验证张紧机构的调整行程是否合理。链轮的轮毂部分做了加厚处理，对应键槽的位置做了应力分散设计，避免频繁正反转进给时出现轮毂开裂的问题，链轮两端的端面做了倒角处理，方便装配时对准轴端，也能减少运转时对轴端密封件的磨损。

　　从安装适配性来看，这套组件不需要对原有机床的安装位做任何改装，替换磨损的旧链轮链条时，只需要松开张紧轮的固定螺栓，套入新的链条后调整好张紧度即可，安装流程和原厂配件的维护流程完全一致，适合机床维修、设备改造场景下的选型参考。在实际车间工况下，这类链传动结构的抗冲击能力优于同步带传动，当车床进行重切削加工、进给负载突然增大时，链条的刚性连接特性可以保证动力不中断，不会出现传动失效导致的工件报废问题，同时它的传动效率可以达到98%以上，能减少动力传递过程中的损耗，降低机床运行的能耗。
