这套带传动装配结构,是针对普通卧式车床主轴箱与电机端的动力传递需求设计的,核心适配CA6140系列车床的主传动链路,也可迁移至同功率区间的通用切削设备、轻工输送设备的动力传递环节。在车床的实际运行场景中,电机输出的高转速低扭矩动力,需要通过带传动实现一级减速,同时缓冲电机启动、切削负载突变带来的冲击,避免刚性传动对齿轮、主轴轴承造成硬损伤,这套结构刚好承担了这一环节的功能。
从功能特性来看,这套结构采用V型皮带与对应槽型皮带轮的配合,依靠皮带两侧面与轮槽的楔形摩擦实现动力传递,相比平带传动能提供更大的摩擦力矩,传动比更稳定,同时具备过载打滑的保护特性——当切削负载超出设计阈值时,皮带会在轮槽内发生微量打滑,避免电机堵转或者传动齿轮崩齿。两个皮带轮分别对应主动端与从动端:小直径轮为主动轮,安装在电机输出轴端,大直径轮为从动轮,安装在车床主轴箱的输入轴端,通过直径差实现固定减速比,匹配CA6140车床主轴的低转速大扭矩切削需求。

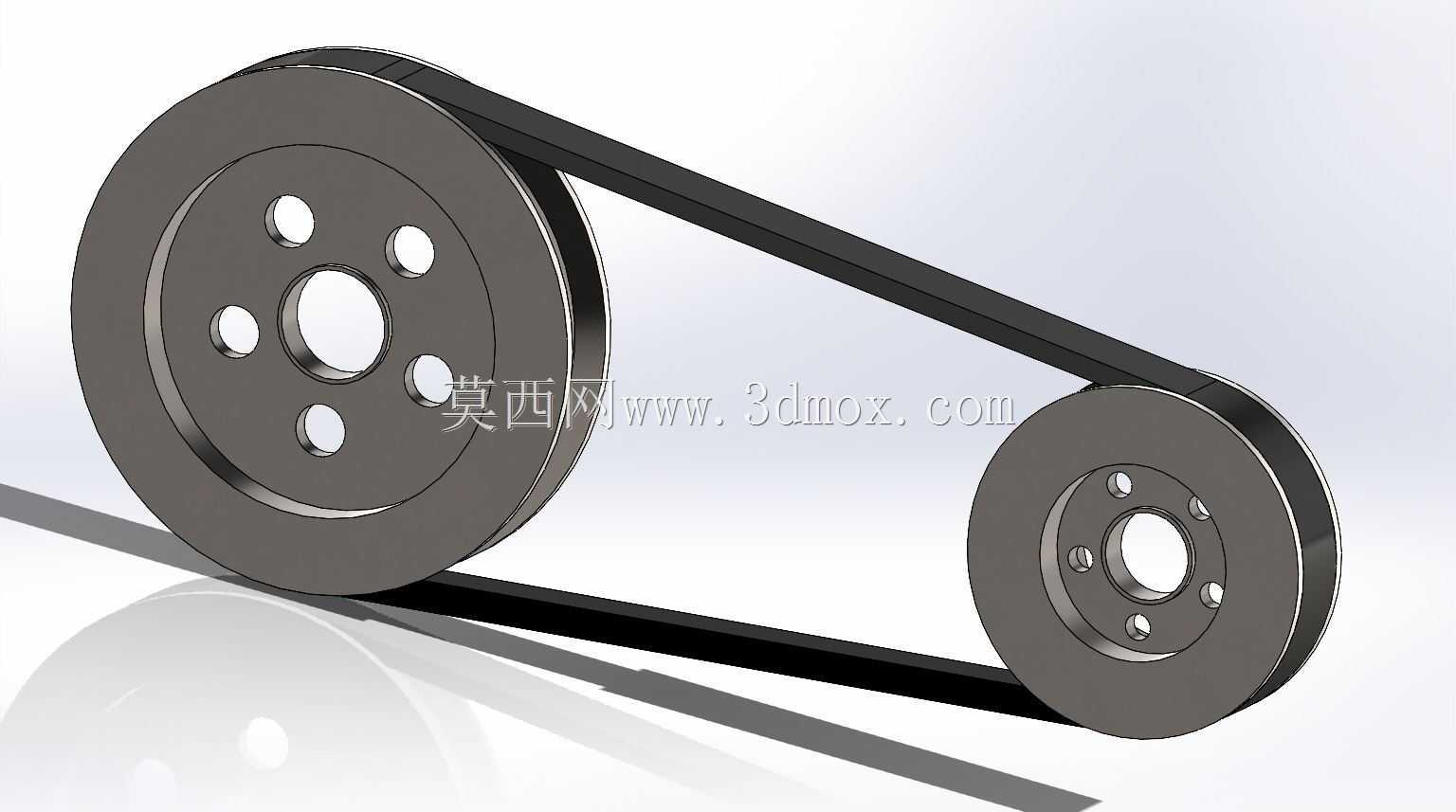

设计过程中首先确定的是安装边界尺寸:主动轮的轴孔直径适配Y系列三相异步电机的标准输出轴径,键槽尺寸符合GB/T 1095的平键配合要求,轮缘的V型槽角度、槽深严格匹配对应型号V带的截面尺寸,保证皮带嵌入深度合理,既不会因为嵌入过深加剧皮带侧面磨损,也不会因为嵌入过浅导致接触面积不足、传动打滑。从动轮的轴孔尺寸适配CA6140车床主轴箱输入轴的安装尺寸,轮体上开设的六个均布圆孔是减重工艺孔,在保证轮体结构强度、满足动平衡要求的前提下,尽可能降低轮体自身转动惯量,减少主轴启停过程的惯性冲击,同时也能节约铸造成本、减少切削加工余量。两个轮体的安装中心距经过严格核算,既保证皮带的张紧行程满足安装调整需求,也控制小轮包角在合理区间,避免包角过小导致传动效率下降。
装配层面,这套结构的设计充分考虑了现场安装维护的便利性:皮带采用标准环带,安装时不需要拆解皮带轮或者轴端部件,只需调整电机安装座的张紧螺栓,缩小两个轮的中心距即可套入皮带,之后调整张紧力到标准区间,保证皮带运行时的下垂量符合规范。轮体的端面、轮槽的加工精度都按IT7级公差控制,装配后两个轮的轮槽端面共面度偏差控制在允许范围内,避免皮带运行时出现偏磨、掉带的问题。在实际机床改造、维修场景中,这套结构可以直接替换原有磨损的带传动部件,不需要额外修改安装座的尺寸,适配性较强。
从结构细节来看,两个皮带轮都采用轮缘、轮辐、轮毂的分体式铸造结构,轮毂部分的厚度经过强度校核,能承受额定扭矩下的剪切应力,不会出现轴孔开裂的问题;轮缘部分的槽边做了小圆角处理,避免长期运行过程中割伤皮带的帘布层,延长皮带的使用寿命。V型皮带选用的是普通氯丁橡胶材质,内部带有强力线绳层,能承受长期的交变拉伸载荷,适应车床车间多粉尘、有少量切削油雾的工作环境,不会轻易出现老化开裂的问题。
在实际应用中,这套带传动结构除了适配CA6140车床,也可以根据安装尺寸调整后,用在小型台钻、输送带驱动端、小型木工机械等需要一级减速动力传递的设备上,只要传递功率、轴径、中心距匹配即可直接复用。设计时也预留了一定的安全余量,额定传递扭矩比设备最大负载扭矩高出20%左右,避免长期满负载运行导致的结构疲劳失效。
