面向STEM教学的交互式数字沙漏装置

　　这款数字沙漏装置主要面向中小学科创教育场景落地，可作为通用技术、物理学科的课堂实操教具，也能作为青少年科创赛事的参赛项目原型，适配常规教室桌面摆放、科创社团展台展示等多种使用场景，无需额外复杂安装条件，放置在平整台面即可正常运行。装置整体采用正六面体立方结构，外壳通过3D打印工艺制作，边角做了R2圆角过渡处理，避免学生使用过程中被尖锐边角划伤，整体外廓尺寸控制在100mm×100mm×100mm范围内，单手握持无压力，方便学生在课堂上传递观察、动手操作。装置核心功能依托MPU6050六轴陀螺仪传感器实现，传感器与主控板集成在壳体内部的预留安装槽内，安装槽位做了2mm的限位凸台，配合卡扣结构固定电路板，无需额外螺丝紧固，

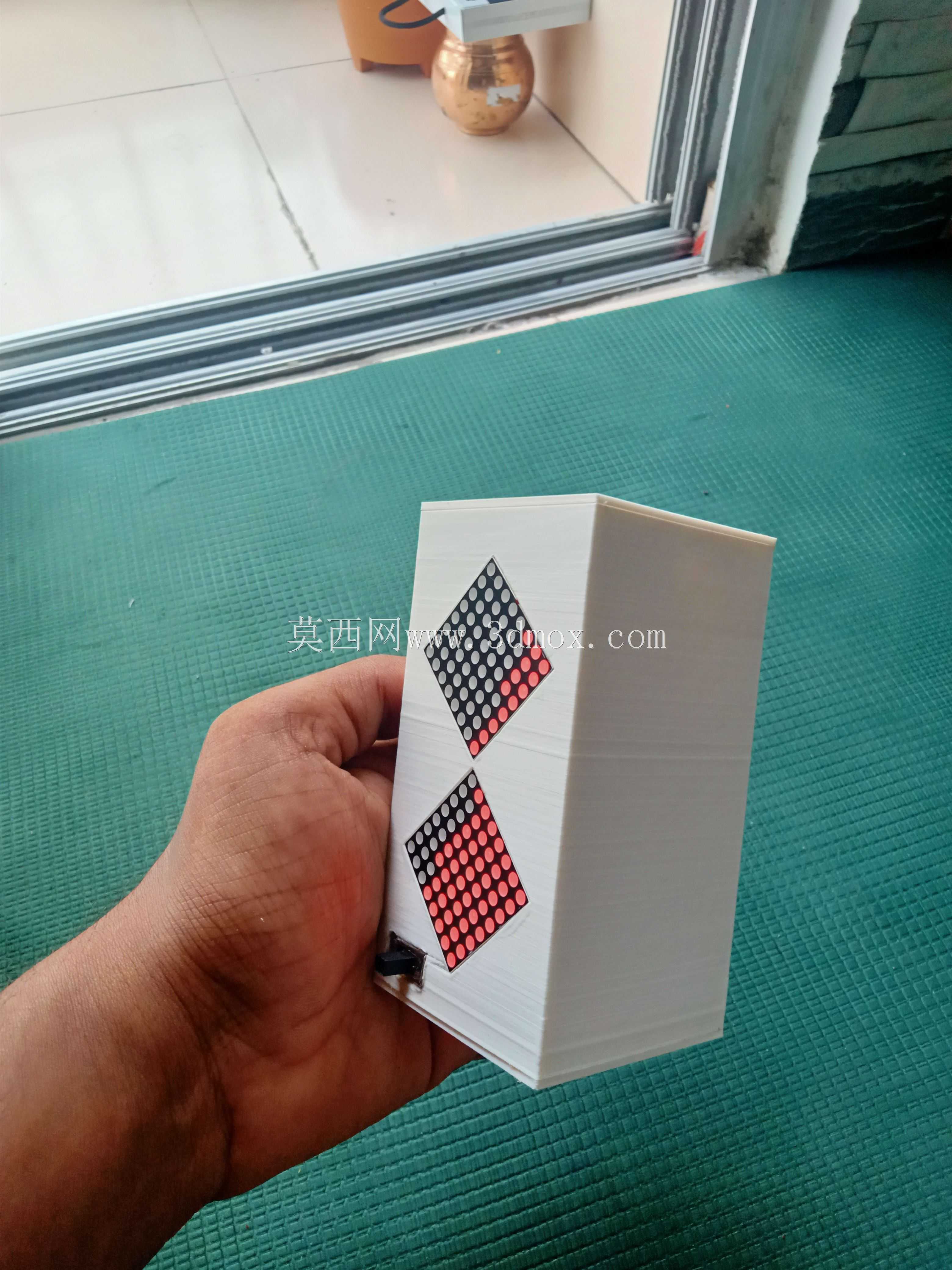

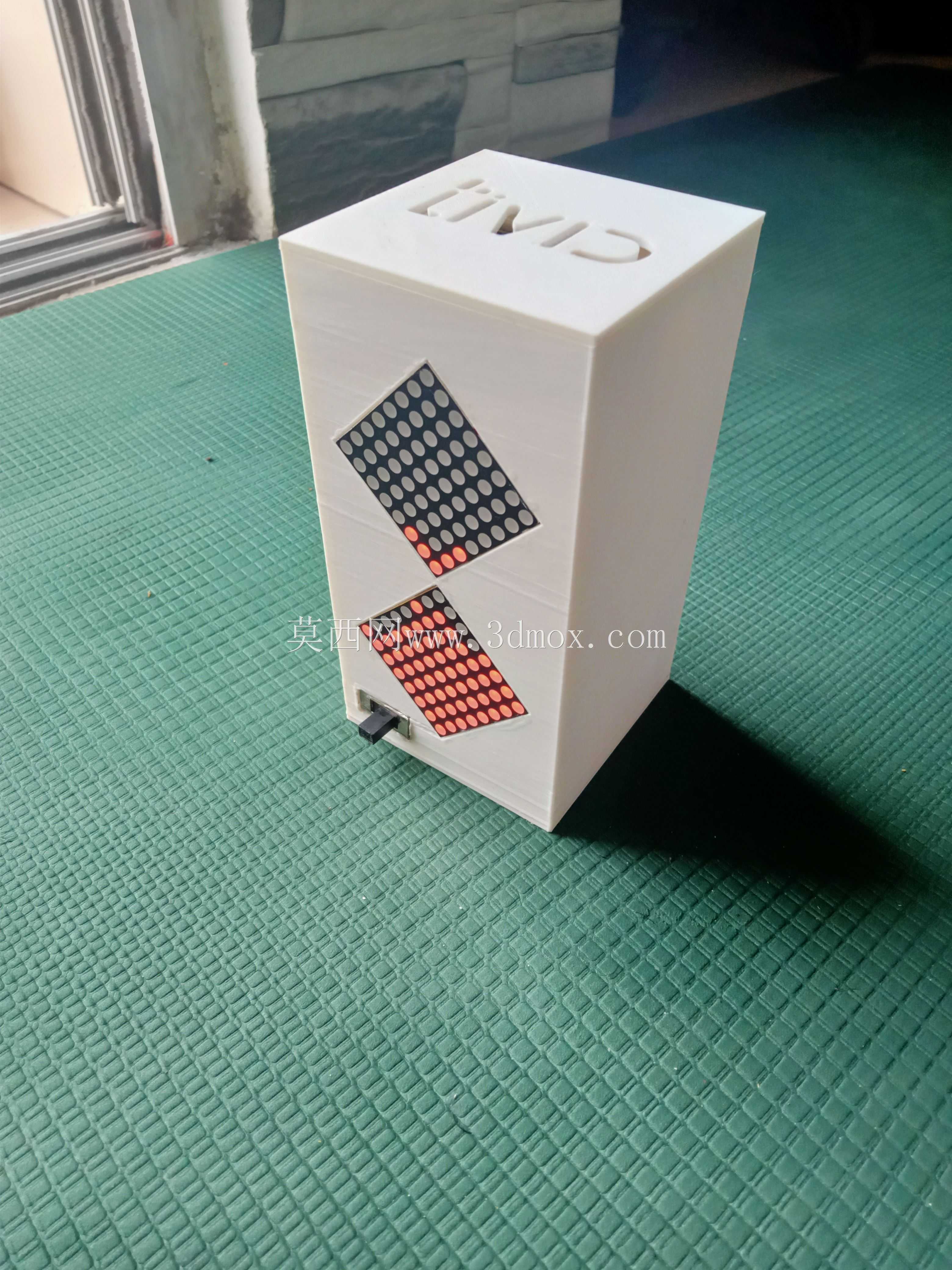

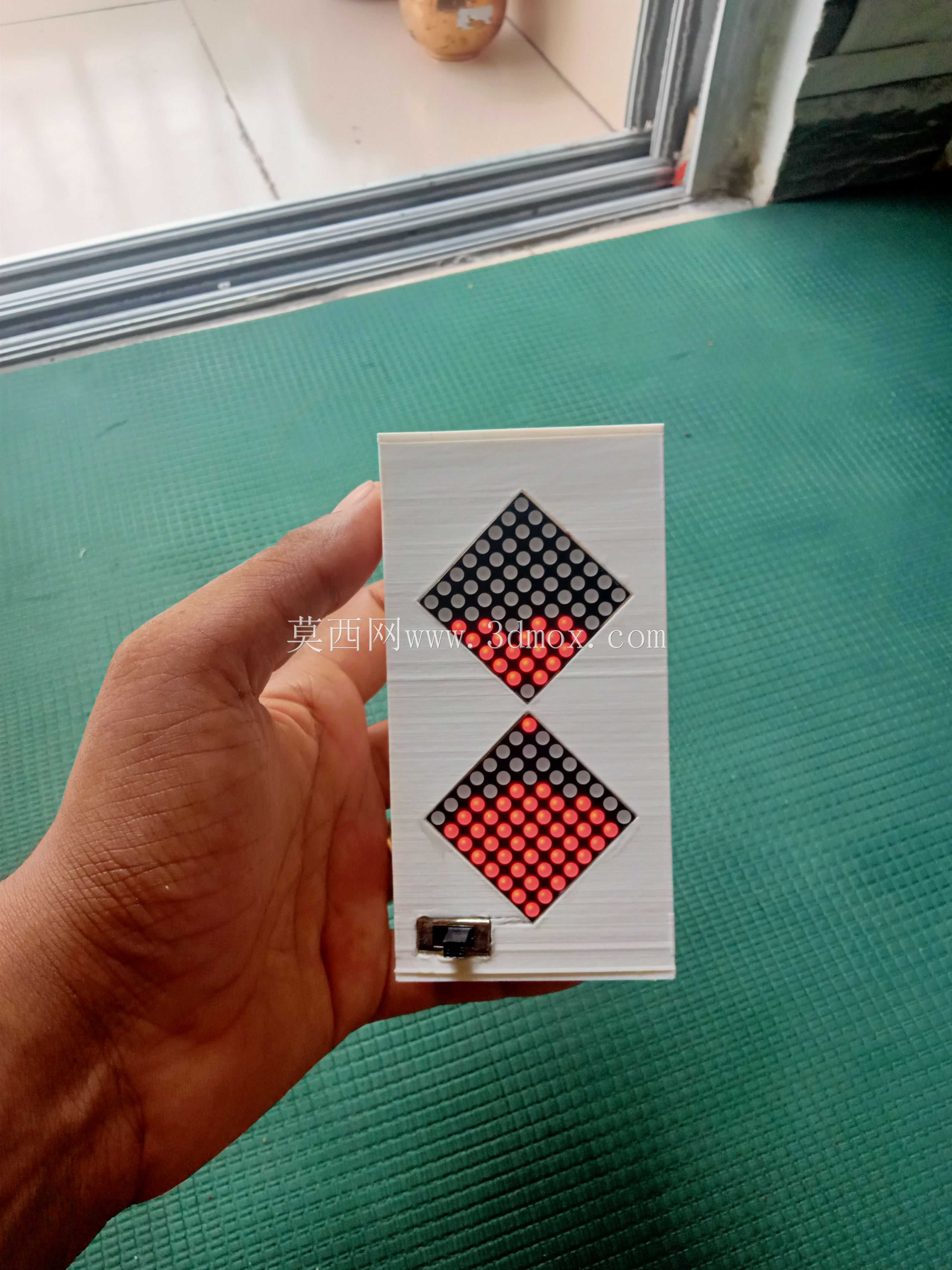

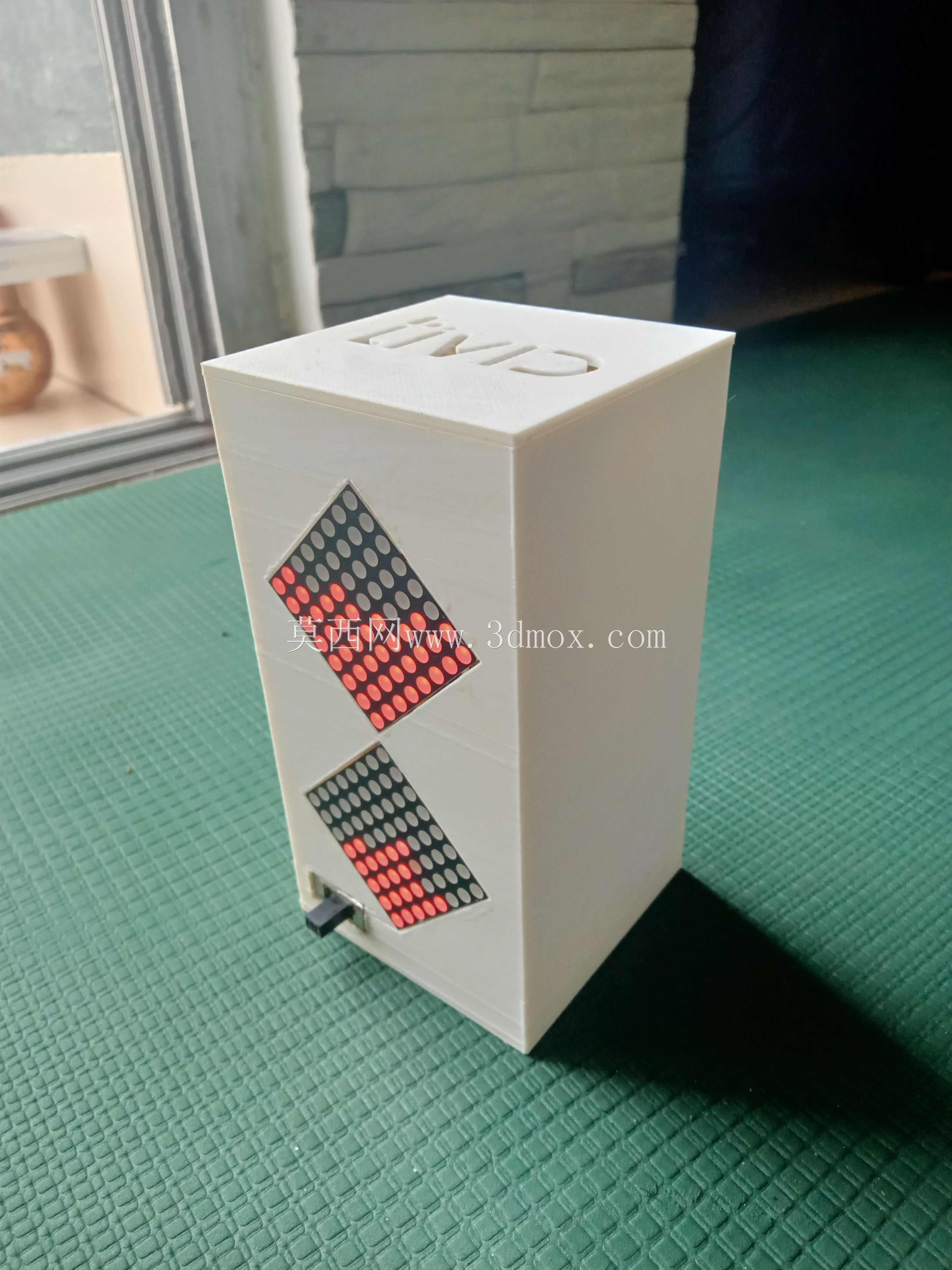

　　既简化了组装流程，也能避免设备晃动时电路板移位导致的传感数据偏差。装置两个相邻立面设置了8×8点阵显示区域，点阵模块通过排针与主控板连接，显示区域与外壳表面齐平，外覆透明磨砂亚克力片，既可以保护点阵灯珠不受磕碰，也能让光线漫反射更柔和，避免长时间观察产生视觉疲劳。设计过程中优先考虑教学演示的直观性，当使用者翻转立方体时，陀螺仪会实时采集设备的空间姿态数据，主控芯片根据姿态角度控制点阵的亮灭状态，模拟传统沙漏的沙粒流动效果，整个动态过程无卡顿，姿态识别响应延迟控制在100ms以内，能让学生直观感知坐标系变化、重力加速度、运动姿态解算等抽象的数理概念。壳体侧面预留了Type-C供电接口开孔，接口位置距离底边15mm，

　　既不影响装置平稳放置，也方便日常插拔充电线，内部预留了10mm×30mm×40mm的电池仓空间，可适配常规3.7V锂电池，实现脱离外接电源的便携演示需求。结构设计上采用上下壳体扣合的装配方式，扣合位预留0.2mm的装配公差，配合少量定位柱即可实现紧密拼接，学生可在10分钟内完成整套装置的组装，锻炼动手实操能力。点阵显示的沙粒流动速度可通过主控程序调整，适配不同年龄段学生的认知节奏，低年级学生可放慢流动速度观察姿态变化与显示效果的对应关系，高年级学生可自行修改程序参数，甚至拓展重力感应小游戏、姿态提醒等附加功能，具备充足的二次开发空间。装置内部走线全部沿壳体内部的走线槽布置，避免线路杂乱干扰传感器工作，所有电子元件的安装位都做了绝缘处理，防止短路故障，整体运行功耗低于0.5W，长时间连续工作也不会出现外壳发烫的问题，适配课堂长时间演示的使用需求。
