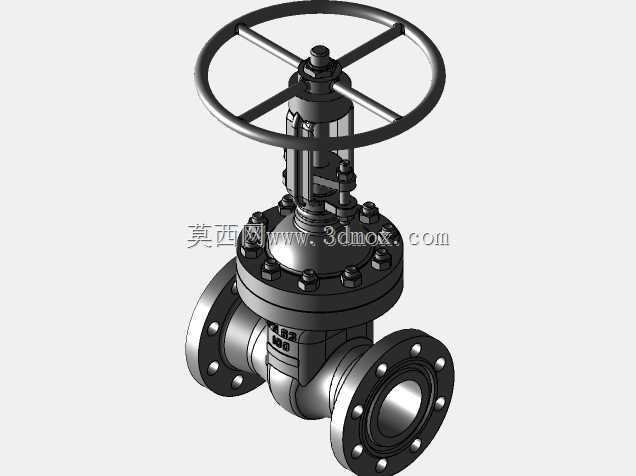

俄标PN63压力级DN100法兰连接明杆楔式闸阀

　　这款闸阀的建模完全围绕高压工业管路的截断需求展开，首先要明确的是，PN63的压力等级对应6.3MPa的公称工作压力，这类阀门不会用在民用给排水或者低压循环水系统里，常见的部署场景是热电厂的高压给水泵出口段、石油炼化装置的原料油输送主管、长距离输油管线的站场截断节点，还有化工企业的高压蒸汽、高压工艺介质管路，核心作用是在管路检修、设备切换、故障隔离的时候实现完全的介质截断，不承担流量调节功能——这点是闸阀和截止阀、调节阀最核心的区别，建模的时候特意保留了楔式单闸板的结构特征，就是为了匹配高压工况下的密封可靠性，楔式结构在关闭时会借助闸板的楔入角度，让密封面在介质压力作用下越压越紧，避免高压下的内漏问题。

　　从结构设计的逻辑来看，明杆结构的选择是刻意针对高压、含杂质介质工况的：明杆的阀杆螺纹部分位于阀盖外侧的阀杆支架区域，不会和管路内的介质直接接触，就算介质里带有固体颗粒、腐蚀性组分，也不会磨损阀杆螺纹，长期操作的扭矩稳定性更好，也方便现场运维人员直接通过阀杆的伸出长度判断阀门的开关状态，不用额外加装阀位指示器。顶部的手轮采用四辐条结构，轮缘做了圆弧过渡处理，操作时的握持受力更均匀，手轮和阀杆的连接采用方榫配合加锁紧螺母的结构，避免开关操作时手轮打滑，阀杆的梯形螺纹参数是按照高压阀门的操作扭矩匹配的，传动效率足够，就算进出口压差达到额定值，单人借助标准加力杆也能完成开关操作，不会出现阀杆扭断或者螺纹滑牙的问题。

　　法兰连接端的尺寸完全遵循俄标法兰的密封面要求，法兰密封面采用凸面结构，螺栓孔的数量、节圆直径、螺栓孔径都和PN63压力级DN100的法兰标准完全匹配，安装时不需要额外做转接法兰，密封面的粗糙度、平面度都按照高压密封的要求做了结构还原，配合对应的金属缠绕垫片就能实现可靠的外密封。中法兰也就是阀体和阀盖的连接部分，采用了圆周均布的双头螺柱加六角螺母的紧固结构，螺栓的数量、规格是按照额定压力下的中法兰密封比压计算确定的，建模时还原了螺栓的预紧间距，避免出现螺栓间距过大导致的密封面压合不均问题，阀盖和阀体的密封面位置预留了垫片安装槽，适配高压工况下的金属环垫或者增强石墨垫片。

　　从安装边界的尺寸来看，这款闸阀的结构长度也就是两个法兰端面的距离，符合对应压力等级闸阀的标准结构长度要求，安装时不需要额外调整管路的预留间距，阀杆顶部手轮的最大外径、阀门全开时阀杆的最大伸出高度都做了准确还原，现场做管路布局的时候，可以直接参考这个模型预留操作空间，避免出现手轮和旁边的管路、支架碰撞，或者阀杆全开时顶到上方构筑物的问题。阀体的流道采用全通径设计，流道内径和公称通径DN100完全一致，介质通过时的流阻极小，不会出现节流导致的压损过大问题，也方便管路通球清扫的时候，清管器可以顺利通过阀门，不会出现卡堵的情况。

　　建模的时候特意还原了阀体上的流向标识、压力等级标识的凸台结构，还有阀杆密封的填料函结构：填料函内部预留了足够的填料装填空间，可以装填多圈柔性石墨填料，配合填料压盖的螺栓紧固结构，就算在长期高压工作状态下，也可以通过紧固填料压盖的螺栓来补偿填料的磨损，实现阀杆部位的可靠外密封，不需要停工拆解阀门就能完成填料的维护调整。另外，闸板的导向槽结构也做了完整还原，开关过程中闸板会沿着阀体内腔的导向筋上下运动，不会出现闸板偏斜导致的密封面刮伤、卡涩问题，就算在高压差下开关，闸板的运动轨迹也能保持稳定，延长密封面的使用寿命。

　　需要注意的是，这类高压闸阀的安装方向没有强制的流向要求，但现场部署时通常会让介质压力从闸板的下方进入，也就是低进高出，这样在阀门关闭状态下，阀杆的填料函部位承受的压力更低，能延长填料的密封寿命，同时阀门开启时的扭矩也会更小。整个模型的所有配合间隙都按照实际阀门的装配公差做了还原，没有出现结构干涉的问题，不管是做管路系统的装配仿真、应力分析，还是做阀门的结构优化设计，都可以直接调用这个模型作为基础参考，不需要再做额外的结构修正。
