蜗轮蜗杆驱动对夹式蝶阀结构设计

　　这款公称通径250的对夹式蜗轮蝶阀，主要面向给排水、暖通循环、化工介质输送等中低压管路场景做截断或流量调节使用，在市政水厂输水干线、工厂循环水支管、一般腐蚀性介质工艺管线上都有极高的应用占率，相比同口径法兰蝶阀，对夹结构的安装空间占用更小，适配现有管路法兰间距的改造项目时无需额外调整管线长度，现场施工的适配性更强。

　　从结构设计逻辑来看，驱动端采用蜗轮蜗杆减速结构，配套手轮操作，相比手柄式蝶阀，蜗轮结构能大幅降低操作力矩，即使在管路带压状态下，操作人员无需借助加力杆就能完成启闭动作，同时蜗轮副自带自锁特性，阀板开度不会受介质冲力影响自行偏移，调节开度时的位置保持性更稳定，不会出现工况运行中阀位漂移导致的流量波动。阀板采用中线对称结构，密封面贴合轨迹为整周圆弧挤压，启闭过程中密封副无相对滑动摩擦，相比偏心蝶阀的密封磨损量更小，日常维护周期更长，适合长期处于固定开度、启闭频次不高的管段使用。

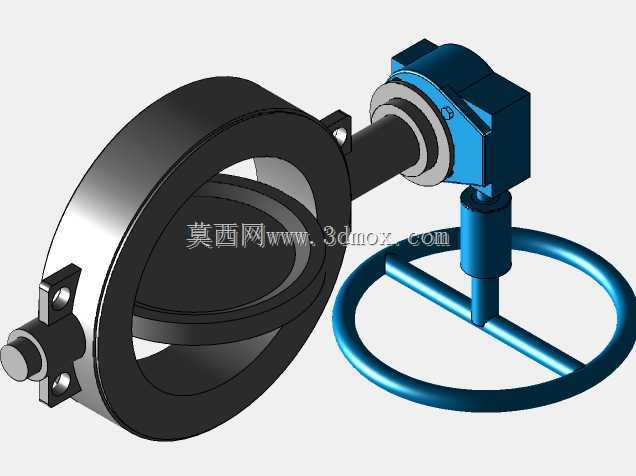

　　外形与安装边界方面，阀体采用薄型对夹结构，轴向总长度远小于同口径闸阀、截止阀，安装时只需将阀体夹在两端管路法兰之间，穿装配套螺栓即可完成固定，无需在阀体上加工法兰连接孔，能有效降低阀体整体重量，250通径的阀体单人即可完成对位安装，大幅降低现场吊装成本。手轮驱动部分设置在阀体侧上方，操作时手轮最低点距离阀体中心轴线预留了足够的操作空间，操作人员转动手轮时不会与管路保温层、周边支架发生干涉，手轮采用圆形轮辐加横筋的结构，抓握施力点分布均匀，即使戴劳保手套操作也能稳定发力。阀杆与阀体之间设置了多级密封填料结构，可在管路带压状态下完成填料更换，无需停线排空介质就能解决阀杆位置的渗漏问题，适配连续生产不能轻易停线的工业场景。

　　建模过程中对各部件的配合间隙做了工程化还原：阀板与阀体密封面的预留压缩量符合通用橡胶密封的压缩比要求，蜗轮与蜗杆的啮合侧隙控制在合理范围，既保证传动顺畅无卡滞，又不会因间隙过大导致手轮空行程超标；阀杆与阀板的连接采用扁方加定位销的结构，传递扭矩时不会出现相对打滑，长期启闭也不会出现阀板跟转失效的问题。阀体两端的密封面定位止口尺寸适配国标PN10/PN16等级的法兰，安装时能自动对中，无需反复调整阀体位置就能保证密封面整周受力均匀，避免因安装偏斜导致的局部渗漏。

　　从实际选型适配角度，该结构的蝶阀可适配清水、油品、弱腐蚀性酸碱介质等多种流体工况，介质温度在密封件允许范围内均可稳定工作，相比同口径的其他截断类阀门，流阻系数更低，阀板全开时介质过流通道接近整圆，压损更小，适合大流量、低扬程的输送系统使用，能有效降低管路输送的动力损耗。日常维护时只需定期检查蜗轮箱的润滑状态、阀杆填料的压紧量，无需拆解阀体就能完成大部分保养工作，运维成本远低于同参数的其他阀类产品。
