俄标DN50PN63法兰式止回阀结构设计

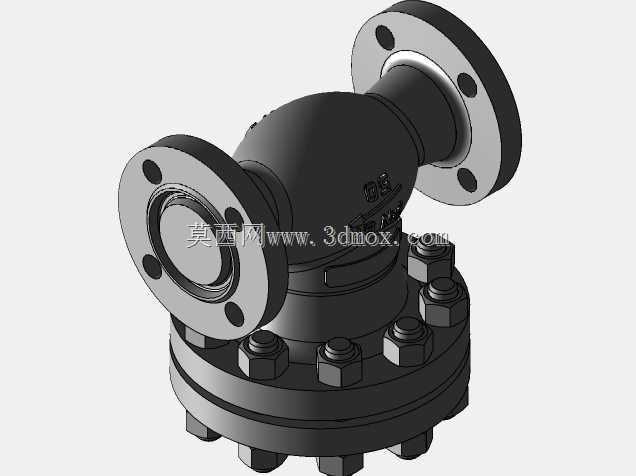

　　这款俄标КОП系列止回阀的三维结构，核心适配公称通径DN50、公称压力PN63的高压工业管路场景，在石油化工高压输送支线、热电厂高温高压给水回路、工业锅炉蒸汽输出管路这类对介质逆流零容忍的工况中，是管路系统里不可或缺的流体控制部件。实际管路运行中，一旦出现泵组意外停机、阀门误操作关断、管路压力骤变的情况，介质反向流动会对泵体叶轮、密封件、下游精密仪表造成不可逆的冲击损伤，这款止回阀的核心作用就是在介质正向流动时阀瓣自动开启保持通路，介质出现反向流动趋势时阀瓣快速落座密封，完全截断反向流路，避免水锤冲击、介质倒灌引发的设备故障与生产事故。

　　从结构设计逻辑来看，这款阀门采用角式法兰连接结构，两个连接法兰呈90度垂直布置，相比直通式止回阀更适合管路直角转向的安装场景，能减少管路弯头的使用数量，降低整个管路系统的流阻损失与泄漏点。阀体采用整体铸造后精加工的成型思路，中法兰部分采用多组六角螺栓紧固连接，螺栓沿法兰圆周均匀排布，确保PN63高压工况下中法兰密封面的压合应力均匀分布，不会出现局部应力不足导致的密封泄漏，也避免螺栓受力不均引发的断裂风险。阀瓣采用旋启式结构设计，铰接支点设置在阀腔内部的凸台位置，正向流动时介质推力推动阀瓣绕支点旋转抬起，流道通畅性好，介质流经时的压力损失远小于升降式止回阀；反向流动时介质压力直接作用在阀瓣密封面，配合阀瓣自重快速压合在阀座密封面上，密封副采用金属硬密封结构，适配高温、高压、含少量固体颗粒的介质工况，不会因为介质温度过高出现非金属密封件老化失效的问题。

　　从安装边界与尺寸适配角度，两个连接法兰均采用俄标PN63对应的法兰密封面尺寸，法兰螺栓孔数量、孔距、密封面凸台高度完全匹配对应压力等级的管路法兰标准，安装时不需要额外加工过渡法兰，直接与同标准的管路法兰对接，配合金属缠绕垫片即可满足高压密封要求。阀门整体的外形轮廓在建模时已经做了安装干涉校验，阀体下部的阀盖螺栓外伸长度、法兰外侧的螺栓突出量都控制在合理范围内，在狭窄的管路安装空间内，不会和相邻的管路支架、其他阀门、保温层出现安装干涉。阀腔内部的流道采用圆弧过渡设计，没有直角突变的结构，一方面减少介质流动时的湍流与压力损失，另一方面避免介质中的固体杂质在阀腔内部沉积，长期使用也不会出现阀瓣卡涩、无法正常启闭的问题。

　　建模过程中对所有配合面都做了公差匹配设计，阀瓣与铰接轴的配合间隙控制在合理范围，既保证阀瓣转动灵活无卡滞，又不会因为间隙过大导致阀瓣落座时出现偏斜，影响密封效果。中法兰的螺栓孔位置度、法兰密封面的平面度都按照高压阀门的加工精度要求做了建模标注，后续生产加工时可以直接参考三维模型提取加工尺寸，不需要二次测绘转换。这款阀门的结构设计充分考虑了高压工况下的强度要求，阀体壁厚按照PN63压力等级的强度计算结果取值，在介质冲击、温度应力的长期作用下，不会出现阀体变形、开裂的问题，日常维护时只需要拆开中法兰螺栓即可更换内部阀瓣密封件，不需要整体切割管路，现场维护的便利性较好。
