适配潜水马甲的Gopro相机装载固定装置

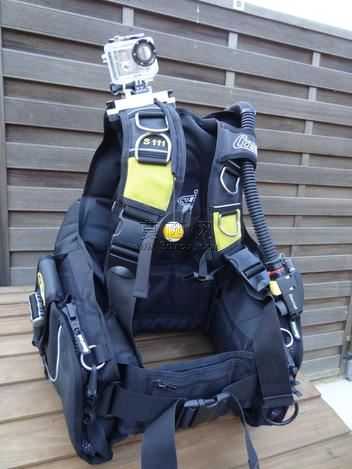

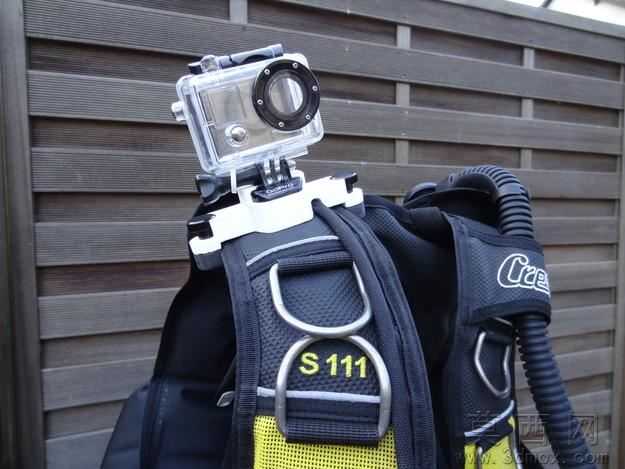

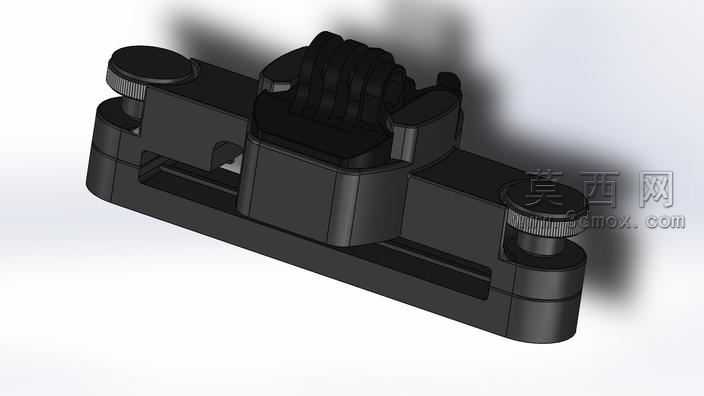

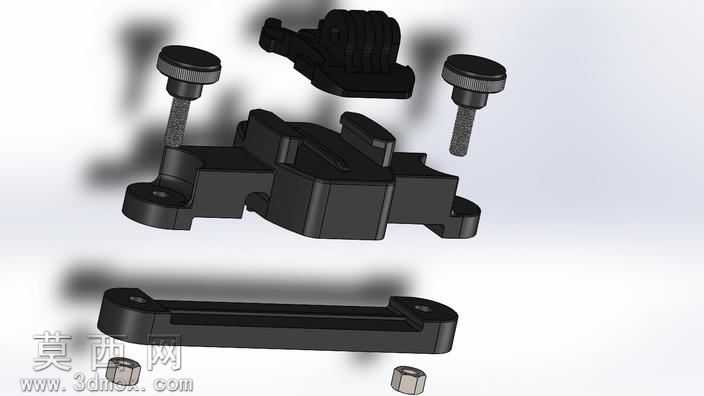

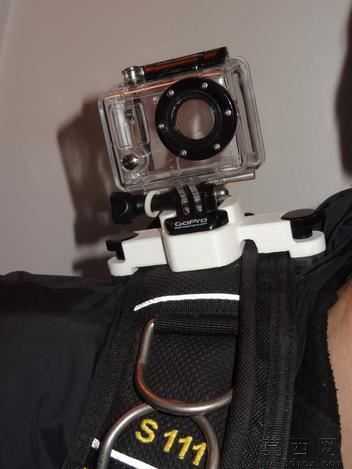

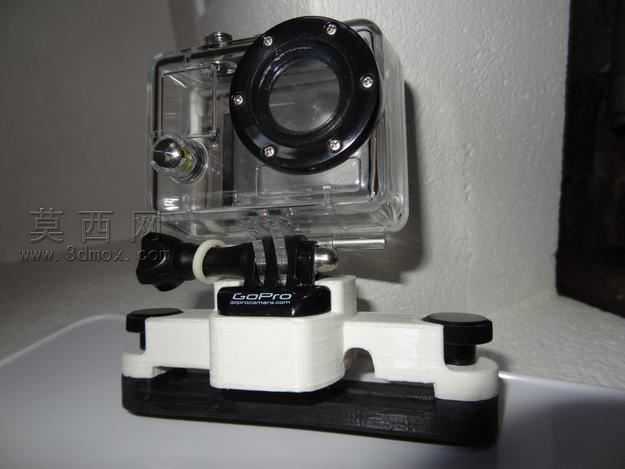

本装置为适配潜水马甲使用的Gopro运动相机装载固定结构，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循水下使用场景的功能需求，对每一处结构的尺寸公差、装配间隙都做了精细化校准。模型渲染阶段采用哑光硬质工程塑料材质，还原了水下配件常用的玻纤增强尼龙材质质感，表面做了细微的磨砂纹理处理，避免渲染效果过于光滑失真，两侧的调节旋钮做了滚花纹理建模，还原真实零件的防滑操作触感，同时对边角位置做了统一的圆角过渡处理，符合水下装备无尖锐棱角的安全设计要求。结构设计上，整体采用长条形基座作为承载主体，基座两端设置对称的可调锁紧旋钮结构，通过旋钮的旋进旋出可调节夹持张力，能够稳定卡装在潜水马甲的适配织带或挂载点位上，基座中部设置专用的Gopro相机快装卡座，卡座周边设置了弹性限位卡爪，能够在水下晃动、水流冲击的工况下牢牢固定相机，避免拍摄过程中出现相机移位、脱落的问题，同时卡座预留了通用的安装接口，可兼容不同代际的Gopro相机尺寸。设计思路围绕水下摄影的实际使用痛点展开，充分考虑潜水场景下操作的便利性，整体结构无零散易脱落小零件，所有调节结构都可佩戴潜水手套完成操作，锁紧结构采用大尺寸旋钮设计，无需额外工具即可完成安装与角度调节，基座的镂空结构既减轻了整体重量，又能减少水下水流阻力，避免装置在水流冲击下产生过大的拖拽力影响潜水动作，同时整体结构做了等壁厚设计，符合注塑加工的工艺要求，可直接用于后续的实物开模生产，模型完成后通过装配干涉检查，确认所有活动部件运动顺畅无卡滞，固定结构受力均匀，能够满足水下数十米水深的使用强度要求。
