家用云台监控IP摄像头三维结构设计

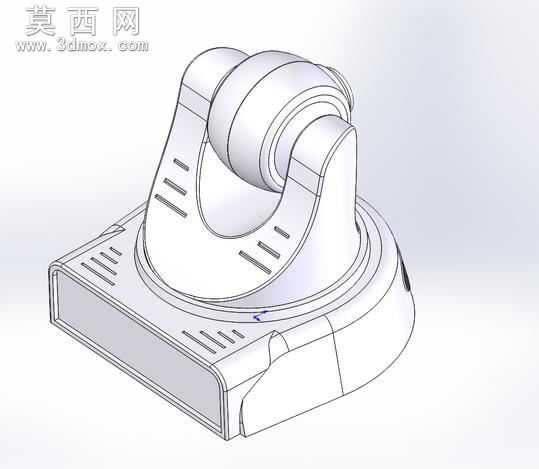

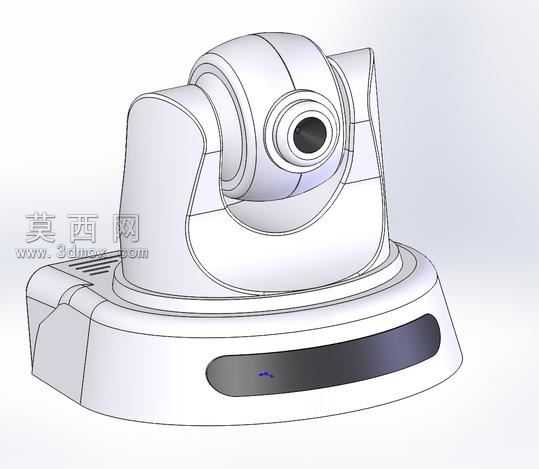

本作品为家用监控用途的云台式IP相机三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，整体模型严格遵循消费级安防摄像头的真实尺寸比例进行绘制，完整还原了产品的分体式结构特征。模型整体分为底座、云台支架、球形摄像舱三个核心功能模块，底座部分采用带圆角的长方体造型，表面设计有阵列式散热格栅结构，建模时通过草图阵列、拉伸切除的方式精准还原格栅的排布角度与开槽深度，底座边缘做了顺滑的圆角过渡处理，避免尖锐棱角带来的廉价感，同时还原了底座内部的走线槽、安装卡位等隐藏结构，保证结构逻辑符合实际生产的装配要求。中部的云台连接支架采用U型环抱式结构，建模时通过曲面放样、实体加厚的方式打造流畅的弧形支撑臂，支撑臂表面同样设计有对称的散热开槽，既呼应底座的设计语言，也能为内部舵机的运转提供散热空间，支架与底座、支架与摄像舱的连接位置都预留了标准的转动轴孔位，还原真实产品的水平、垂直双轴转动结构逻辑，确保云台的转动行程在模型中具备合理的结构支撑。上部的球形摄像舱采用多段回转体拼接建模，通过旋转凸台打造镜头舱的圆润轮廓，舱体与支架的衔接位置做了贴合的弧面匹配，保证转动过程中不会出现结构干涉。材质渲染阶段，为模型主体赋予哑光ABS工程塑料材质，调整材质的粗糙度、反射参数还原消费级数码产品的细腻磨砂质感，散热格栅位置赋予稍深的同色系材质，强化结构的层次感，镜头区域单独赋予高透光学玻璃材质与黑色遮光塑料材质，模拟真实镜头的通透反光效果。整体设计思路围绕家用安防产品的实用属性展开，在保证结构完整可装配的前提下，通过流畅的曲面过渡、对称的散热结构排布，兼顾产品的功能性与外观亲和力，模型的所有结构特征都可直接对接后续的结构验证、外观手板制作环节，完整呈现了云台IP摄像头从外观造型到内部装配逻辑的全流程设计细节。
