离心式通风机涡轮叶轮结构设计

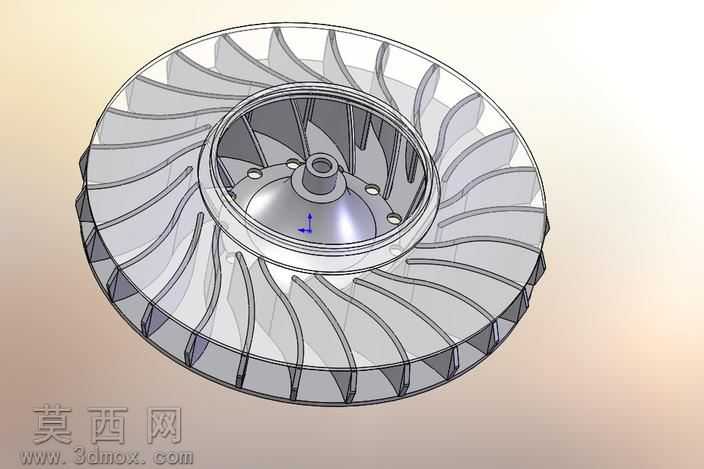

本作品为离心式通风机配套的涡轮叶轮三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定叶轮的核心安装基准与性能参数边界，再逐步拆分轮盘、叶片、中心轮毂等子结构完成细节构建。建模阶段首先完成中心轮毂部分的特征搭建，精准还原中心定位轴孔、周向安装孔的位置与尺寸，保证轮毂部分的安装适配性，轮毂与轮盘的过渡区域采用平滑圆弧曲面处理，避免应力集中问题，同时优化流体在叶轮中心区域的流动路径。轮盘部分采用薄壁盘状结构设计，建模时严格控制壁厚均匀性，轮盘外缘与内圈的同轴度公差在建模阶段通过基准约束完成控制，保证后续加工或仿真的精度基础。叶片部分采用后向式空间扭曲曲面设计，每一片叶片的型线都经过流体力学逻辑适配，从轮毂处的入口角到轮缘处的出口角平滑过渡，建模时通过曲面放样、阵列特征完成全部叶片的均匀排布，保证相邻叶片间的流道截面均匀变化，减少流体在流道内的涡流损失。渲染阶段采用半透明磨砂质感材质赋予轮盘与叶片结构，既可以清晰展示内部轮毂的装配结构，也能直观呈现叶片的空间扭曲形态，中心轮毂部分采用金属质感材质，区分不同结构的功能属性，渲染光影采用柔和的环境漫反射搭配定向主光源，清晰呈现叶片的曲面弧度与轮盘的轮廓细节，避免光影过强遮挡结构特征。整体模型的结构设计兼顾气动性能与结构强度，叶片与轮盘的连接位置做了加厚过渡处理，提升叶轮高速旋转时的结构可靠性，所有特征均采用参数化驱动，可根据不同的风量风压需求快速调整叶片数量、角度、轮盘直径等核心参数，适配不同规格的通风设备使用需求，模型的几何精度满足后续流体仿真、结构强度仿真以及3D打印样件验证的使用要求，无几何破面、特征重叠等建模问题，各部分结构的装配关系清晰明确。
