工业仓储用网格金属线框周转容器

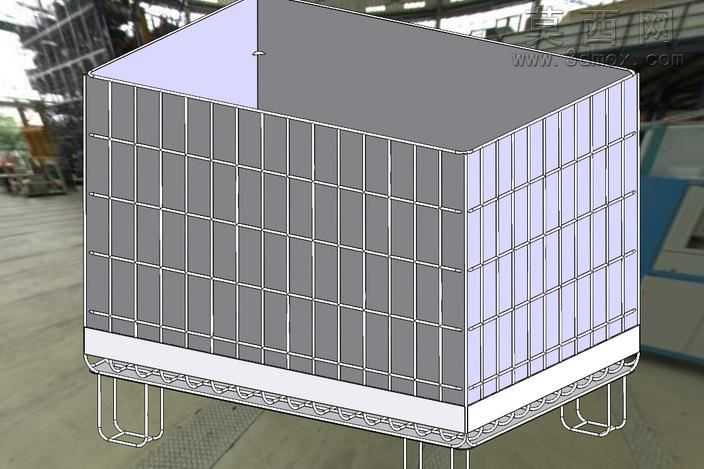

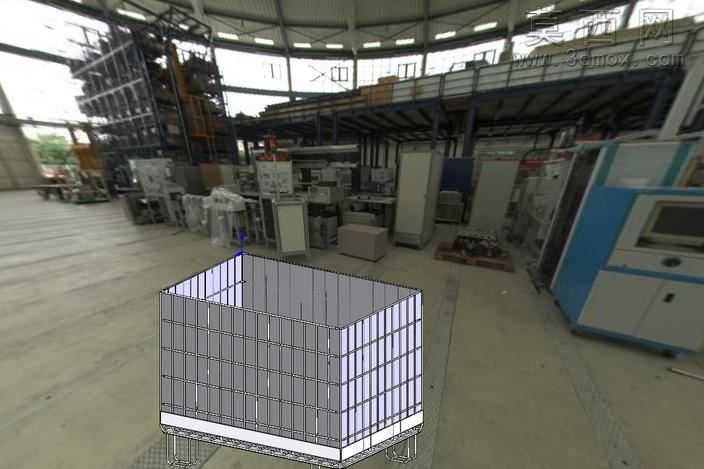

本作品为工业仓储周转用途的线框式金属容器三维模型，整体尺寸为800x545x520毫米，建模阶段采用多软件协同完成，分别在SolidWorks、Autodesk Inventor中完成结构建模，可导出STEP/IGS通用格式适配各类三维设计场景。建模过程遵循工业仓储器具的实际生产逻辑，首先搭建底部支撑框架结构，底部采用弯折金属支脚作为承力结构，支脚上方设置整圈金属包边作为箱体的底部承托基座，基座边缘设计有适配堆叠定位的限位结构，满足仓储场景下多层堆叠的使用需求。箱体主体采用网格线框结构设计，建模时通过线性阵列命令快速生成均匀排布的竖向与横向金属筋条，筋条交叉位置做焊接节点的细节处理，还原真实金属仓储笼的焊接工艺特征；线框结构在保证整体结构强度的同时，大幅降低容器自身重量，同时具备良好的通透可视性，方便仓储管理时快速识别内部存放的物料。箱体顶部做平整封边处理，无突出尖锐结构，避免物料存取过程中出现剐蹭风险；线框内侧预留了适配内衬板材的安装间隙，可根据使用需求加装塑料或金属内衬板，满足不同类型物料的存放要求。材质渲染阶段，金属框架部分赋予哑光冷轧钢材质，调整金属粗糙度参数还原工业金属构件的真实质感，底部支脚部分做轻微的磨损做旧效果，模拟仓储器具实际使用中的磨损痕迹；模型展示阶段搭配工业车间实景作为背景，通过半透明剖切效果展示容器的内部空间结构，清晰呈现线框网格的排布密度与内部容积尺寸。设计过程中充分考虑工业场景的实际使用需求，整体结构无冗余设计，所有弯折、焊接位置均符合五金加工的工艺要求，既可以作为仓储物流场景的规划展示素材，也可作为同类金属周转器具生产设计的参考模型，线框网格的间距经过合理测算，既保证结构抗形变能力，也避免网格间隙过大导致小型物料掉落，底部支脚的高度设计适配叉车、液压托盘车的作业空间，满足机械化周转的使用要求。
