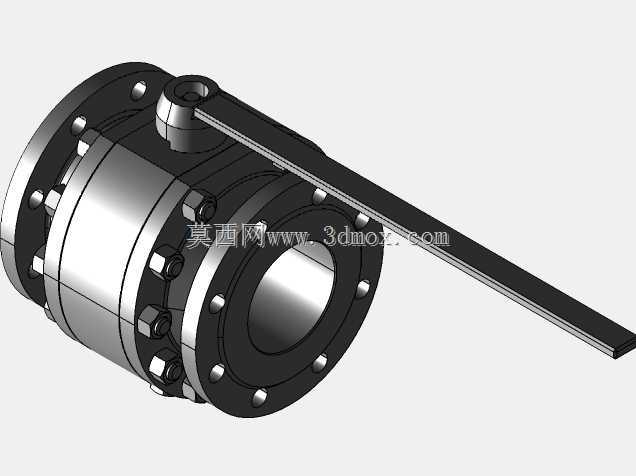

DN100PN16法兰式浮动球阀结构设计

　　在石化、市政给排水、暖通空调、轻工制程等工业管路系统中，截断类阀门的选型直接决定管路运维的可靠性与介质输送的安全性，这款DN100公称通径、PN16公称压力的法兰式球阀，正是针对中低压工况下的介质通断需求开发的手动控制元件。不同于对夹式薄型球阀的安装局限，该产品采用两端整体法兰连接结构，法兰端面的密封水线、螺栓孔排布完全匹配同压力等级的管路法兰标准，安装时无需额外加工适配转接件，可直接与预制完成的管路段通过螺栓组紧固，配合法兰间的耐油石棉橡胶垫或金属缠绕垫，即可实现端面静密封，适配的管路外径与通径匹配度高，不会出现通径缩颈带来的流阻骤升问题。

　　从核心功能结构来看，这款球阀采用浮动球式密封结构，球体为整圆实心加工件，表面做硬铬镀层处理，降低与阀座摩擦系数的同时提升抗介质冲刷能力，上下阀座采用增强聚四氟乙烯材质，具备一定的弹性补偿量，当介质压力作用在球体迎流面时，球体可产生微小位移将迎流侧阀座压紧，实现低压下的可靠密封，相比固定球结构，浮动球结构零件数量更少，装配工序更简单，在DN100这类中小通径工况下，密封可靠性反而更具优势。驱动部分采用加长杠杆式手柄，手柄长度经过力矩核算，在PN16额定压差下，操作人员无需借助加力杆即可完成90度回转操作，手柄端部做扁平防滑处理，表面做发黑防锈处理，手柄与阀杆的连接采用扁方加定位销的结构，避免长期操作出现手柄打滑空转的问题，阀杆部位设置了双重O型圈密封，同时加装了防静电弹簧结构，可将球体与阀杆摩擦产生的静电导至阀体，避免易燃易爆介质工况下的静电积聚风险。

　　设计过程中首先围绕通径流阻做了核心优化，球体的通孔直径与公称通径保持一致，为全通径结构，介质流经阀门时不会出现截面突变，流阻系数仅为0.1左右，远低于截止阀、闸板阀的流阻水平，不仅可以降低管路输送的泵功损耗，还可以适配带有固体颗粒、纤维杂质的介质输送场景，不会出现杂质卡滞密封面的问题。阀体采用三段式分体结构，中法兰部位通过内六角螺栓组将左右阀体与中体连接，这种结构的优势在于现场检修时无需将整个阀门从管路上拆下，只需松开中法兰螺栓即可取出球体、阀座组件进行更换，大幅降低运维停机时间，中法兰的密封采用耐温橡胶垫，可适配-20℃到150℃的常规工业介质温度范围。

　　安装边界方面，这款球阀的结构长度严格遵循法兰球阀的国标尺寸要求，两端法兰的螺栓孔数量、孔距、密封面外径均与PN16压力等级的DN100法兰完全匹配，安装时需注意管路两端法兰的同轴度偏差不超过1mm，避免强行紧固螺栓导致阀体产生附加应力，长期运行出现开裂泄漏；手柄的回转半径预留了足够的操作空间，安装时需确认手柄90度回转范围内无管路支架、其他设备部件遮挡，保证操作时可以完全实现全开全关到位，避免出现阀位半开导致的密封面冲蚀问题。在实际工况应用中，这款球阀仅作为截断阀使用，不建议做节流调节，因为半开状态下高速流动的介质会持续冲刷球体与阀座密封面，长期运行会导致密封面出现冲蚀沟，降低密封使用寿命，全开状态下密封面完全脱离介质流道，几乎不会受到冲刷，使用寿命可达上万次开关循环。

　　细节结构设计上，阀体的螺栓孔做了锪平处理，保证螺栓紧固时端面受力均匀，阀杆部位设置了防吹出结构，即使阀杆在内部介质压力作用下有向上顶出的趋势，阀体内部的凸台结构也会卡住阀杆台阶，避免阀杆飞出造成介质泄漏事故；所有外露的金属部件均做了表面防锈处理，阀体采用WCB碳钢材质做喷塑处理，螺栓、手柄采用发黑处理，可适配户外安装的轻度腐蚀环境，若应用在强腐蚀介质场景，也可将阀体材质更换为304或316不锈钢，阀座更换为对位聚苯材质，即可拓展适用介质范围。在管路系统排布时，这款球阀可水平安装、垂直安装甚至倾斜安装，不受安装方向限制，介质流向也无强制要求，双向密封性能一致，现场安装的灵活性较高，非常适合工业现场的管路改造、新建项目的批量选型使用。
