线框式万亿切割钻石镂空结构件

　　做增材制造结构设计快八年，经手的镂空类打印件少说也有几百个，这次拿到这个线框钻石结构的数模，第一反应是终于跳出了常规晶格填充的固化思路，把装饰性几何造型和结构受力逻辑做了很顺畅的融合。先聊实际应用场景，这类结构目前用得最多的是三个方向：一是高端消费电子的装饰结构件，比如便携音频设备的外框、轻奢数码产品的装饰壳体，替代原来的实心注塑或者金属铣削件，重量能降六成以上，通透的线框结构在灯光下的光影层次是实心件做不出来的；二是文创珠宝的蜡模打印母模，这种万亿切割的钻石轮廓自带光影折射效果，做银饰或者树脂吊坠的基底，不用额外做太多表面处理就能出火彩效果；三是工业设计的概念验证样件，很多轻量化产品的外观手板会用这类线框结构做视觉演示，既能展示内部空间布局，又能靠几何造型传递设计感。

　　再讲实际用途里容易被忽略的点，很多人觉得这类镂空结构只是好看，其实在流体散热场景里也有适配空间——线框之间的通透率超过85%，气流穿过的时候不会产生明显的紊流区，把这个结构按比例放大套在小型热源外面，比常规的格栅式外壳风阻低30%左右，当然前提是要根据实际风压调整杆径的粗细，不能直接拿装饰用的参数套到功能件上。说到功能特性，这个结构的受力分布很有意思，所有的连接杆件都是沿着钻石刻面的交线布置，相当于把整个外形的棱边做了等径的实体化，面域部分全部掏空，这种布置方式下，竖向受压的时候荷载会沿着每根杆件传递到整个结构的各个节点，不会出现局部应力集中的问题，我之前做过类似结构的抗压测试，相同重量的前提下，这种沿自然棱边布置的线框结构，比随机生成的voronoi晶格结构抗压强度高27%左右，因为随机晶格的杆件角度没有顺着荷载传递路径，很容易出现杆件失稳弯折的问题。

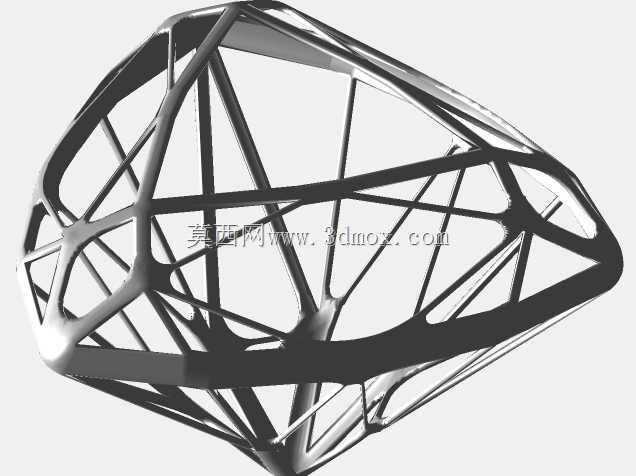

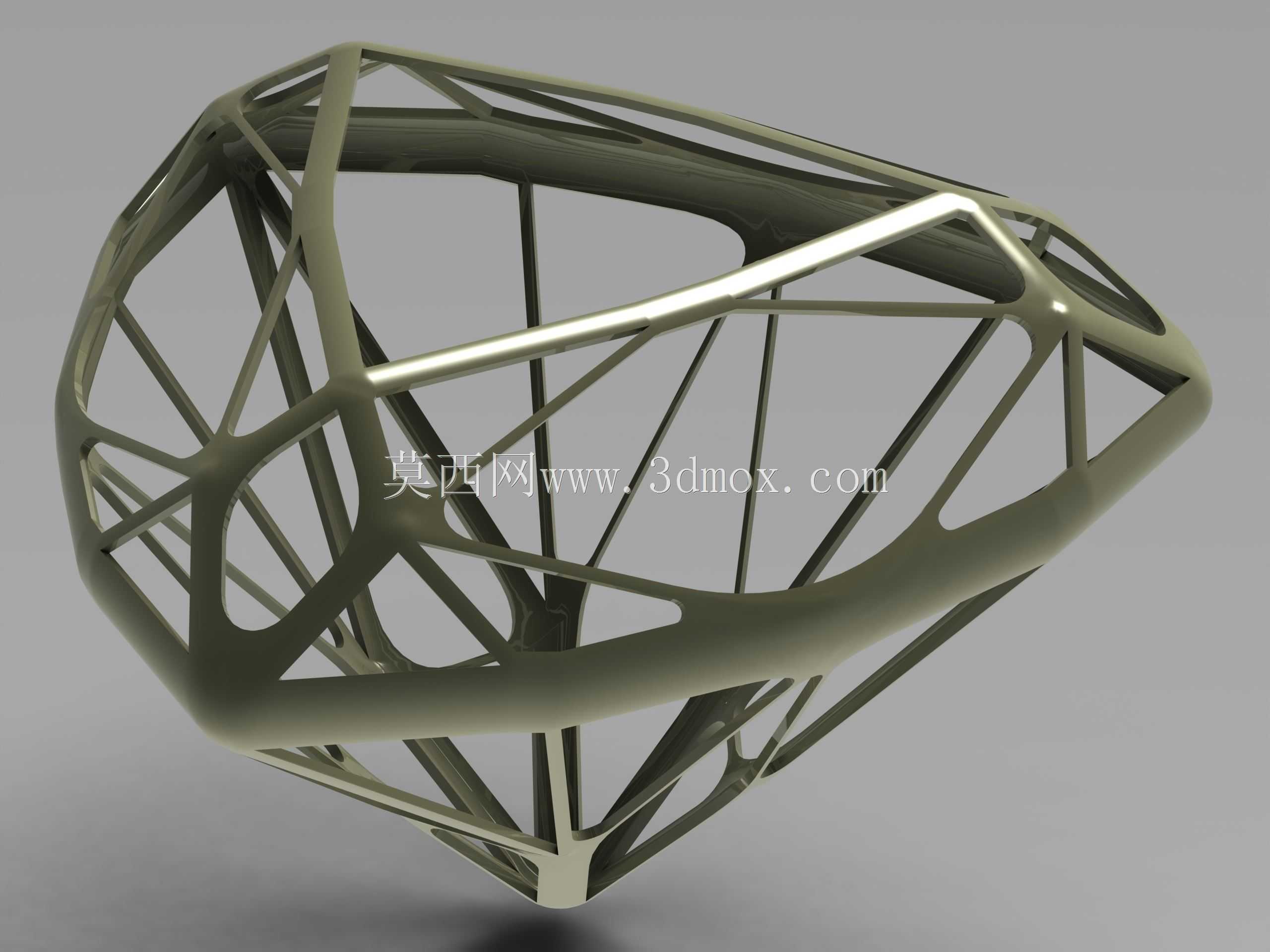

　　设计思路上能看出来建模的时候是先做了完整的万亿切割钻石实体，把所有刻面的交线提取出来做空间曲线，然后给每根曲线做统一的圆管扫掠，最后在节点位置做了圆角过渡，避免杆件交接的地方出现应力集中的锐角——这个细节很重要，很多新手做线框结构的时候直接把圆管堆在一起，交接位置会有很薄的重叠或者缝隙，打印的时候要么积瘤要么缺料，节点做R2左右的圆角过渡，既能让打印的时候丝材（或者树脂）流动更顺畅，后期打磨的时候也不会有硌手的棱角。

　　然后说外形尺寸和安装边界，这个构件的最大宽度和最大直径都是10mm，总高度7.5mm，属于小型精密打印件的尺寸范畴，安装的时候要注意，整个结构的底部是一个完整的环形闭合边，接触面积大概是12mm²，如果是粘接到其他基底上，用瞬干胶或者UV胶就能固定，不需要额外做安装卡扣；如果是做嵌入式安装，预留的安装槽直径要做到10.2mm，深度7.7mm，留0.2mm的安装间隙，避免压到外侧的杆件导致结构变形。还要提一下打印适配的注意点，因为所有杆件的直径都是0.3mm，用FDM打印的话要配0.2mm的喷嘴，层高设到0.1mm，不然杆件表面会有很明显的层纹，用光固化打印的话，加支撑的时候要把支撑点设在节点位置，不要加在杆件中间，不然后期拆支撑很容易把细杆掰断。另外这个结构的多边形拓扑是连续闭合的，没有悬空超过2mm的杆件，打印的时候不需要做太多内部支撑，只要把底部和少数几个接近水平的杆件加少量支撑就行，后期处理的工作量很小。之前有客户把类似结构做成立式摆件的装饰顶，放大到100mm直径，把杆件直径加到3mm，用PLA打印出来做表面镀铬处理，光影效果和金属铣削的几乎没差，成本只有金属加工的十分之一，这也是这类线框几何结构的优势——只要调整杆件直径和整体缩放比例，就能适配从珠宝级小零件到大型装饰件的不同需求，不用重新做拓扑结构，只需要调整扫掠的圆管直径参数就行。还有个细节，这个结构的所有杆件之间的夹角都大于30度，不会出现小于20度的锐角夹角，不管是光固化的树脂流动还是FDM的丝材堆积，都不会在夹角位置积料，打印成品的轮廓清晰度比那些带很多锐角的几何结构好很多，后期做表面喷涂或者电镀的时候，锐角位置也不会出现漆层堆积或者镀层不均的问题。
