可调节燃烧室高度移动式木炭烧烤设备

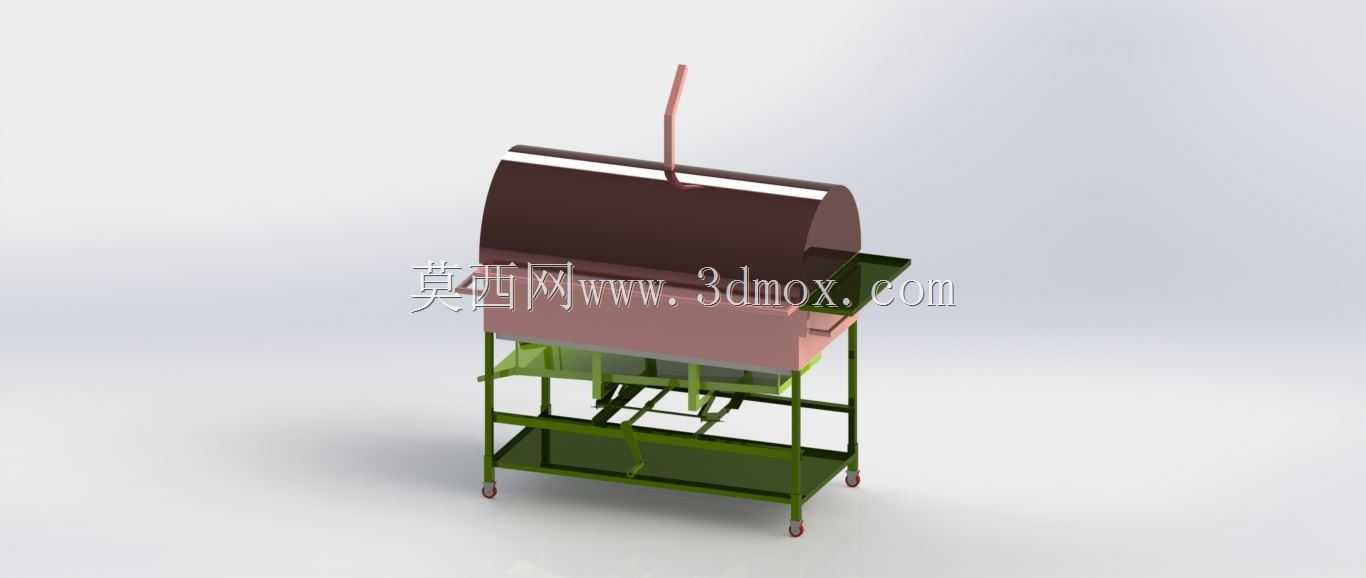

　　这款木炭烧烤设备的三维结构设计，核心围绕户外餐饮、流动摊点、庭院休闲三类高频使用场景展开，在结构合理性与使用便捷性上做了多维度的工程考量。从整体安装边界来看，设备采用带脚轮的立式框架结构，底部置物层与上层烤炉主体的垂直间距预留了充足的木炭存储、工具放置空间，四个万向脚轮的安装位置避开了下层置物架的外伸边缘，移动过程中不会出现脚部磕碰的问题，整体占地尺寸适配常规商用流动摊位的操作空间，也能满足家庭庭院摆放的尺寸要求，无需额外改造安装基础，落地即可使用。

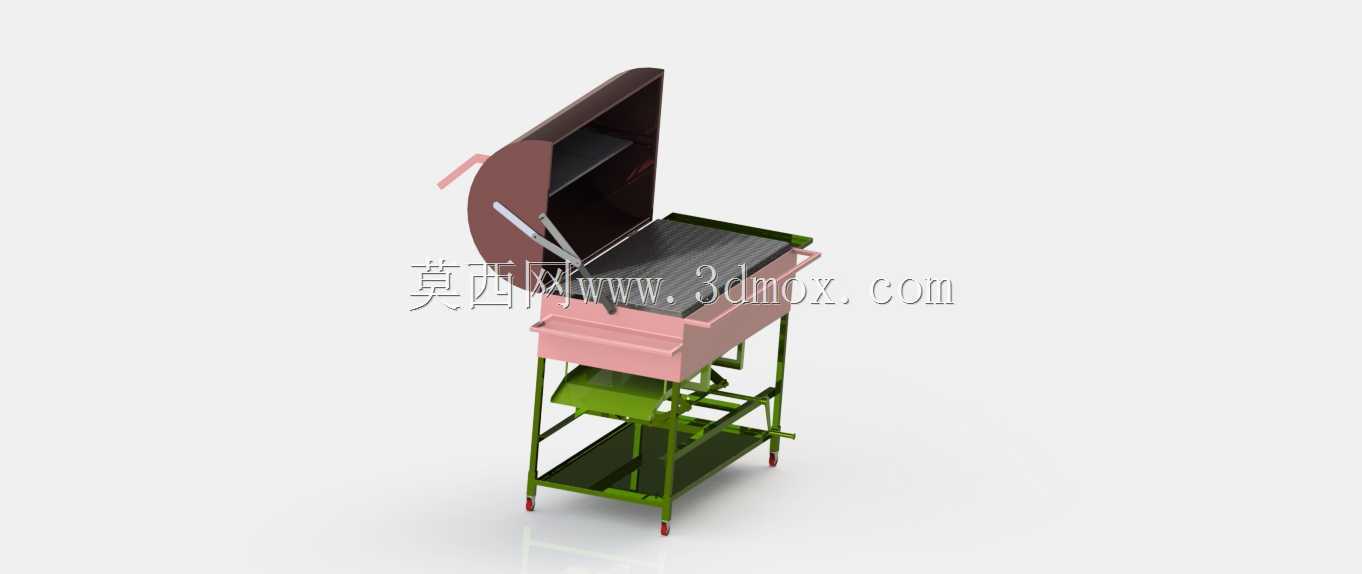

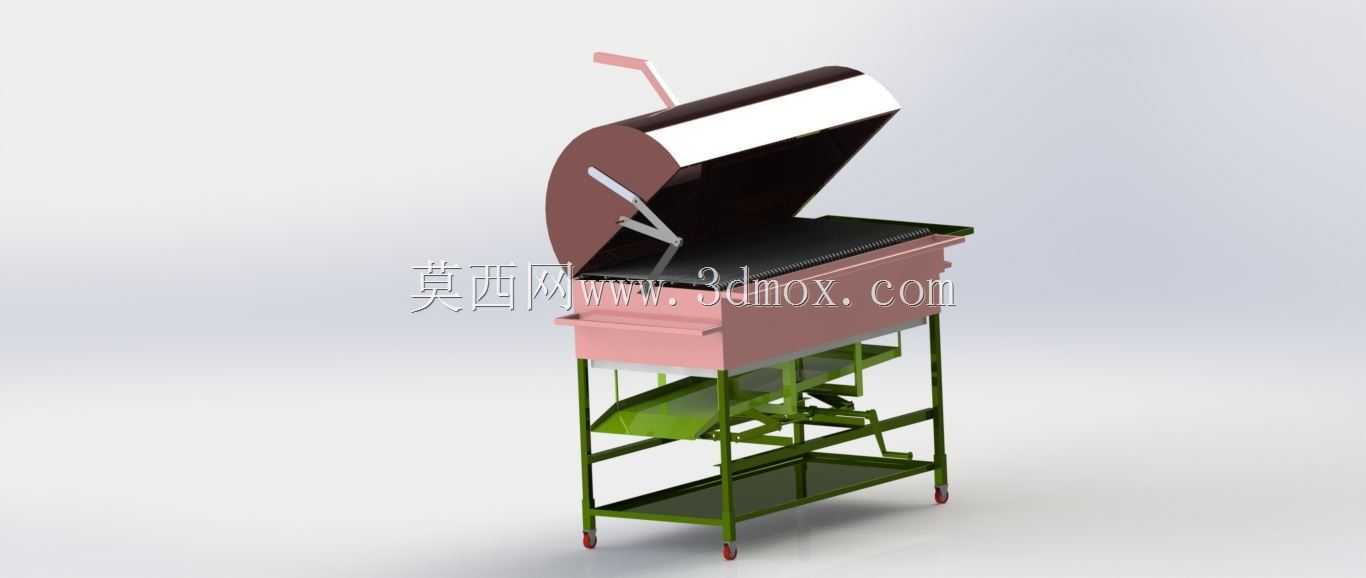

　　设备的核心功能亮点在于燃烧室高度可调节结构，设计阶段没有采用复杂的电动升降方案，而是选用纯机械连杆调节机构，整套调节组件安装在烤炉主体与支撑框架之间，通过侧边的操作手柄即可带动连杆机构动作，实现燃烧室整体的垂直高度调整，调节行程覆盖了从低温慢烤到高温猛烤的全部热量区间：当燃烧室抬升至靠近烤网位置时，炭火距离食材更近，可实现高温快烤，适合烤制易熟的薄切食材；当燃烧室下降至远离烤网位置时，热量传递更平缓，可实现长时间低温慢烤，适合烤制大块肉类食材，调节档位带有自锁结构，调整到目标高度后不会出现自行滑落的问题，无需额外的固定插销等配件，操作过程单手即可完成，适配餐饮作业中操作人员双手频繁接触食材、工具的使用场景。

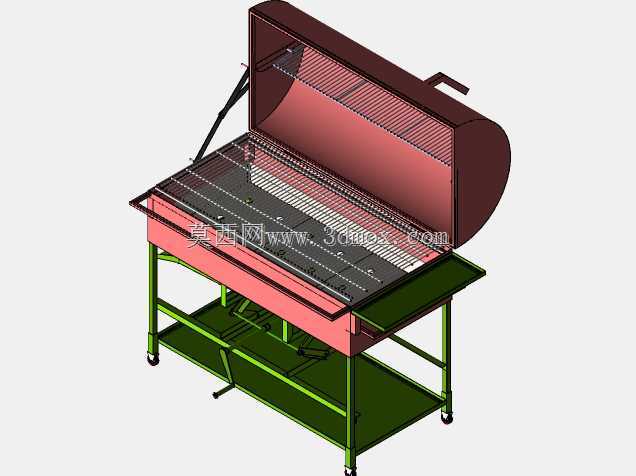

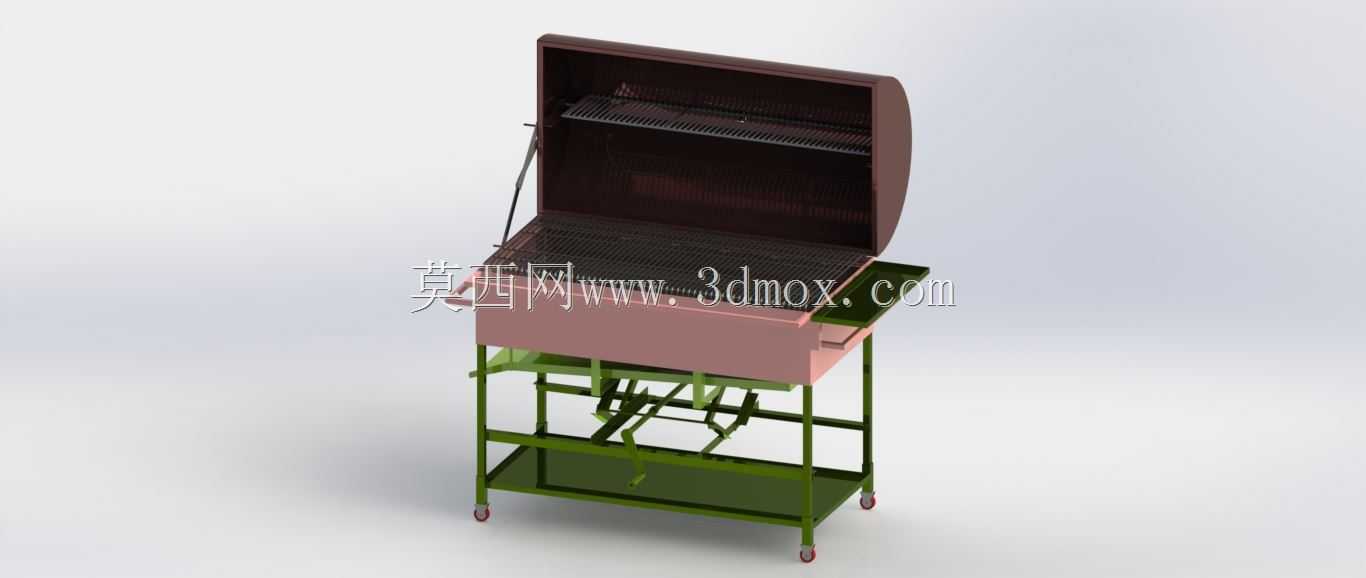

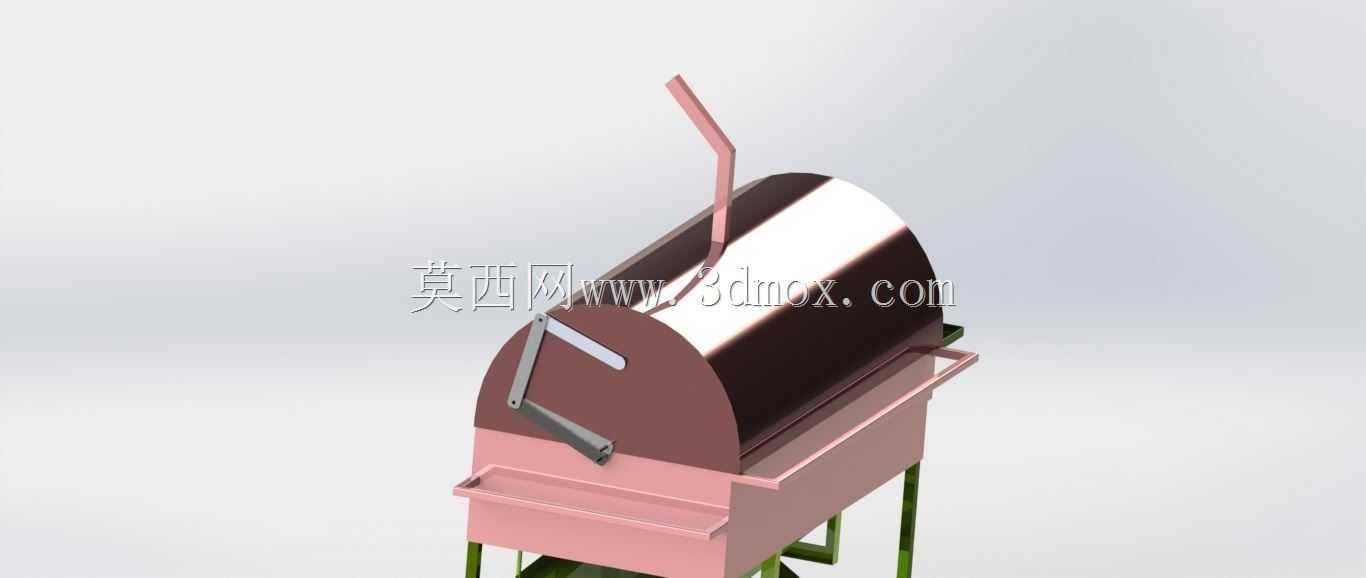

　　烤炉主体采用上掀式炉盖设计，炉盖与炉身的连接位置加装了阻尼支撑杆，掀开过程中可在任意角度悬停，不会出现炉盖突然回落砸伤操作人员的风险，炉盖内侧加装了弧形挡油板，烤制过程中产生的油烟会顺着挡油板流向炉身侧边的导油槽，最终汇集到可拆卸的接油盒内，避免油污直接滴落到燃烧室内部产生大量油烟，也降低了后期清洁的工作量。炉身侧边设置了可抽拉的侧置物台，抽拉结构采用隐藏式导轨，拉出后可放置调料、待烤食材、烤制工具，推回后与炉身侧面齐平，不会额外增加设备的收纳占地尺寸。

　　支撑框架采用方管焊接结构，下层置物层采用冲孔板设计，既可以放置木炭、烤盘等重物，冲孔结构也能避免置物层积水积灰，框架的焊接位置都做了圆角打磨处理，没有尖锐的焊渣凸起，避免操作人员在移动、使用过程中被划伤。烤网采用分块式设计，可单独拆卸更换，长期使用出现变形、锈蚀后无需更换整套烤炉组件，降低后期维护成本。接灰抽屉设置在燃烧室正下方，抽拉方向与侧置物台相反，烤制过程中可随时抽出清理炭灰，无需抬起烤网或者等待炭火完全熄灭，清理过程不会干扰正常的烤制作业。

　　从三维建模的结构逻辑来看，整套设备的零部件都做了装配干涉校验，调节机构的连杆运动行程范围内没有与框架、炉身发生碰撞的风险，脚轮的安装位置做了加强筋设计，满载木炭、食材的状态下框架不会出现变形，炉盖的开合角度经过反复校核，完全掀开后不会遮挡操作人员的取放食材操作空间，所有可拆卸部件都预留了手指操作的拆卸间隙，无需借助专用工具即可完成拆洗、更换作业。设备的整体重心落在四个脚轮的支撑范围内，即使在燃烧室调节到最高位置、炉盖完全掀开的状态下，也不会出现重心偏移侧翻的问题，适配户外不平整地面的使用场景，脚轮带有刹车结构，停放到位后踩下刹车即可固定设备位置，不会因为地面轻微坡度出现自行滑动的问题。
