方转圆带法兰变径通风管道钣金结构

　　在工业通风除尘、暖通空调送排风、物料气力输送的管路布设场景里，经常会遇到方形管路端口与圆形设备接口对接的工况，这类异径异形的过渡连接件如果处理不当，很容易出现管路风阻陡增、接口漏风、安装错位的问题，这款方转圆带法兰的变径风管构件，就是针对这类对接需求设计的钣金成型部件。从实际使用场景来看，这类构件常被用在风机进出口与方形风管的衔接段、除尘设备方形集尘口与圆形输送管道的对接处、车间排风系统方形静压箱与圆形排风立管的过渡位置，相比现场手工敲制的过渡件，成型后的构件曲面过渡顺滑，没有突兀的折角死区，气流经过时不会产生明显的涡流紊流，能有效降低管路运行的风噪与压损，避免粉尘类物料在过渡段堆积堵管。

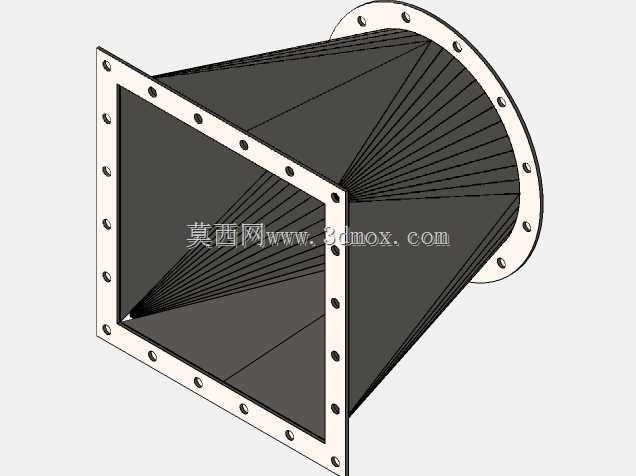

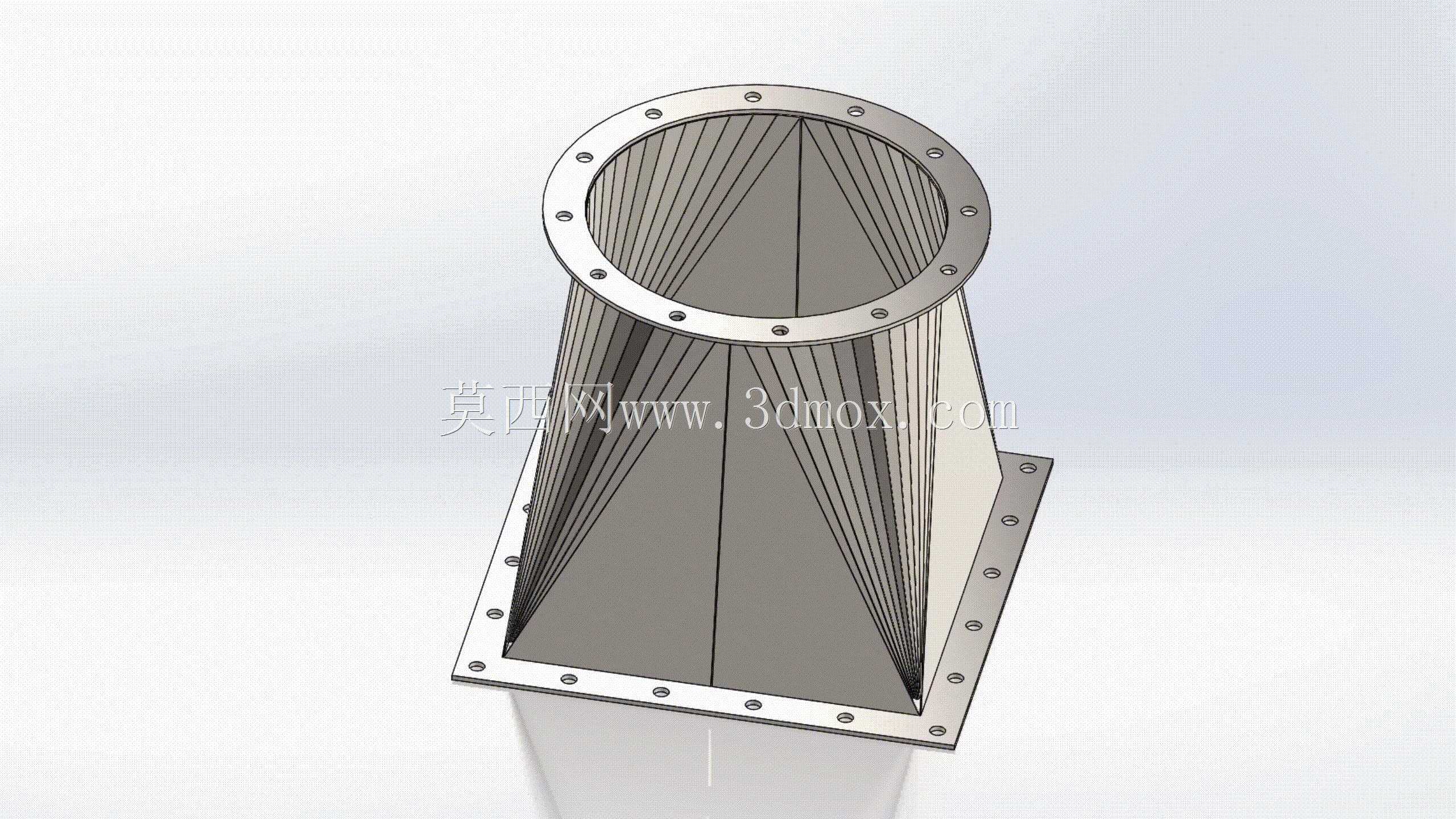

　　从结构设计逻辑来看，构件两端分别设置了方形法兰与圆形法兰，法兰端面均预设了均匀排布的螺栓安装孔，安装时不需要额外在管端焊接连接耳板，直接通过螺栓配合密封垫片就能和两端的管路、设备完成刚性密封连接，安装对位效率比无法兰的插接式构件高很多，后期管路拆解维护也更方便。中间的过渡段采用钣金放样折弯成型工艺，整个曲面从方形端的四个直角边平滑过渡到圆形端的整圆轮廓，所有折弯拼接处的焊缝都沿着曲面母线方向布设，焊接变形量更容易控制，成型后的构件壁厚均匀，不会出现局部拉伸过薄导致的结构强度不足问题。

　　在安装边界的适配设计上，方形法兰的边长尺寸与常规方形通风管路的标准法兰尺寸匹配，圆形法兰的直径对应常用圆形风管的公称通径，两端法兰的螺栓孔孔距、孔径都符合管路连接的通用安装规范，不需要现场二次扩孔或者改孔就能直接对接。构件整体的轴向长度经过优化，既保证了曲面过渡的平缓度，不会因为长度过短导致过渡角度过大增加风阻，也不会因为长度过长占用过多的管路安装空间，在空间局促的设备夹层、吊顶内部的管路布设场景里，这个长度尺寸能很好适配紧凑的安装空间。

　　从功能特性来说，整个构件采用等壁厚钣金加工，整体重量轻，吊装安装时不需要额外做重型承重支架，普通的管路支吊架就能满足承重要求。法兰端面的平面度经过成型后校平处理，连接后密封垫片受压均匀，在常规的通风系统工作压力下不会出现漏风漏尘的问题。过渡段的曲面没有局部凹陷或者凸起，气流沿壁面流动时阻力小，对于输送含纤维、粉尘的气流场景，光滑的内壁不会出现物料挂壁堆积的情况，长期运行也不需要频繁清理过渡段的积料。

　　在建模实现的逻辑上，这类天圆地方结构的建模需要先确定两端法兰的基准面，分别绘制方形法兰的轮廓与螺栓孔阵列、圆形法兰的轮廓与螺栓孔阵列，再通过放样特征生成中间的过渡曲面，之后通过钣金模块的折弯展开功能，就能得到下料用的平面展开图，展开后的轮廓尺寸会自动补偿钣金折弯的回弹量与焊接收缩余量，下料后通过折弯、拼焊、法兰铆接、端面校平的工序就能完成成品加工，整个设计过程充分考虑了钣金加工的工艺性，没有出现无法折弯或者焊接可达性差的结构死角，加工时不需要定制特殊的工装模具，普通的钣金加工设备就能完成生产，制造成本比铸造或者机加工的异径接头低很多，适合批量配套通风管路系统使用。
