1.5英寸黄显OLED带转接板显示模块

　　做嵌入式设备、小型工业控制终端的结构设计时，选对适配的显示模块能省掉不少结构适配、驱动调试的麻烦，这款1.5英寸黄色OLED显示模块就是针对小尺寸人机交互场景做的成熟方案，自带转接排针的设计，不管是做原型验证还是小批量设备集成，都能大幅缩短结构和硬件的适配周期。

　　从实际应用场景来看，这类小尺寸黄显OLED的适用范围覆盖得很广：工业场景里可以做小型传感器节点的状态显示，比如温湿度采集终端、设备IO状态指示面板，不需要复杂的彩色显示，高对比度的黄色像素在车间光照环境下也能清晰辨识；医疗手持设备里可以做便携检测设备的参数显示，宽温工作的特性能适配不同储运、使用环境的温度波动；消费类嵌入式产品里，能做小型手持检测笔、迷你工控手轮的状态屏，低功耗的特性不会过多占用便携设备的电池容量；甚至在安全防护类设备里，比如门禁状态指示、小型报警终端的信息提示，16级灰度的黄色显示既能清晰传递文字、简单图标信息，又不会像彩屏那样产生多余的光干扰。

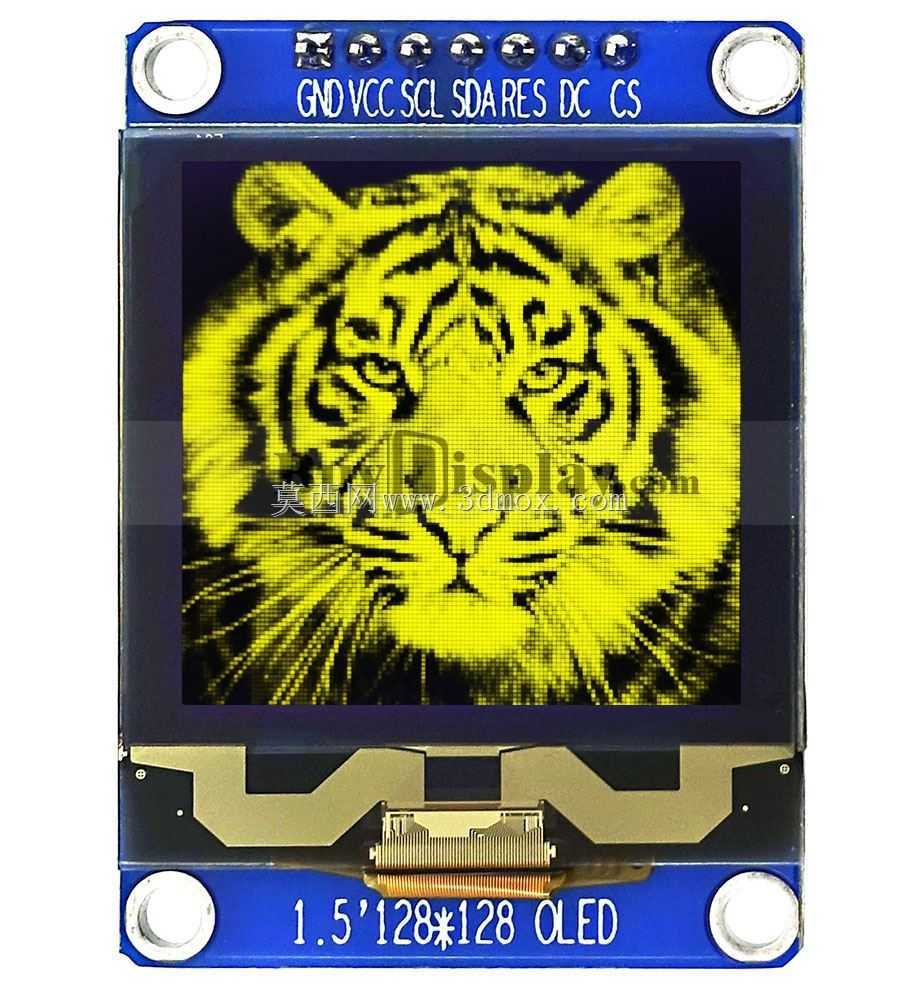

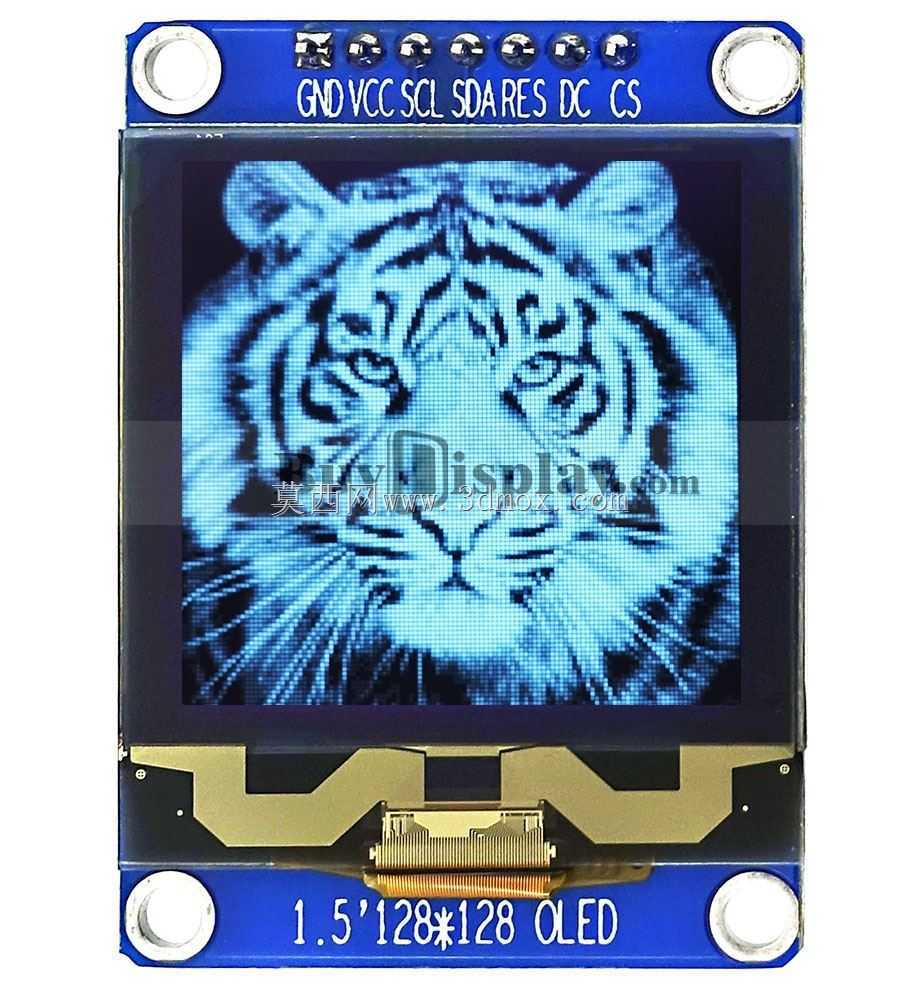

　　从功能特性上看，这款模块采用SSD1327控制芯片，支持4线SPI和I2C两种通信接口，默认引出的是带引脚头的4线SPI接线，硬件设计上做了接口兼容，不管是用8051、PIC、AVR这类传统单片机，还是Arduino、树莓派这类开源硬件平台，甚至ARM架构的工业控制板，都能直接对接驱动，不需要额外做电平转换，模块本身的工作电压为3.3V，和绝大多数嵌入式主控板的IO电平匹配，不会出现过压烧损引脚的问题。128x128的独立黄色像素点，对角线尺寸1.5英寸，支持16级灰度显示，相比普通单色OLED只能显示亮灭两种状态，16级灰度可以实现简单的图标渐变、文字抗锯齿效果，显示内容的可读性更强；OLED自发光的特性不需要额外背光源，超宽视角的优势让操作人员从不同角度查看屏幕内容都不会出现偏色、看不清的问题，相比同尺寸TFT屏在强光下的显示劣势，这款OLED在户外或者车间强光环境下的显示清晰度更有保障。

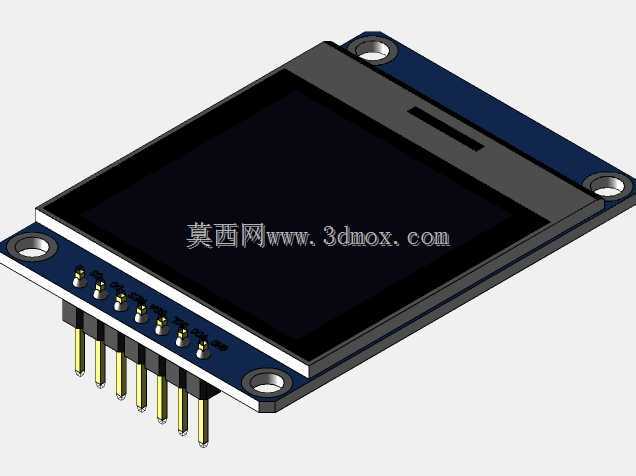

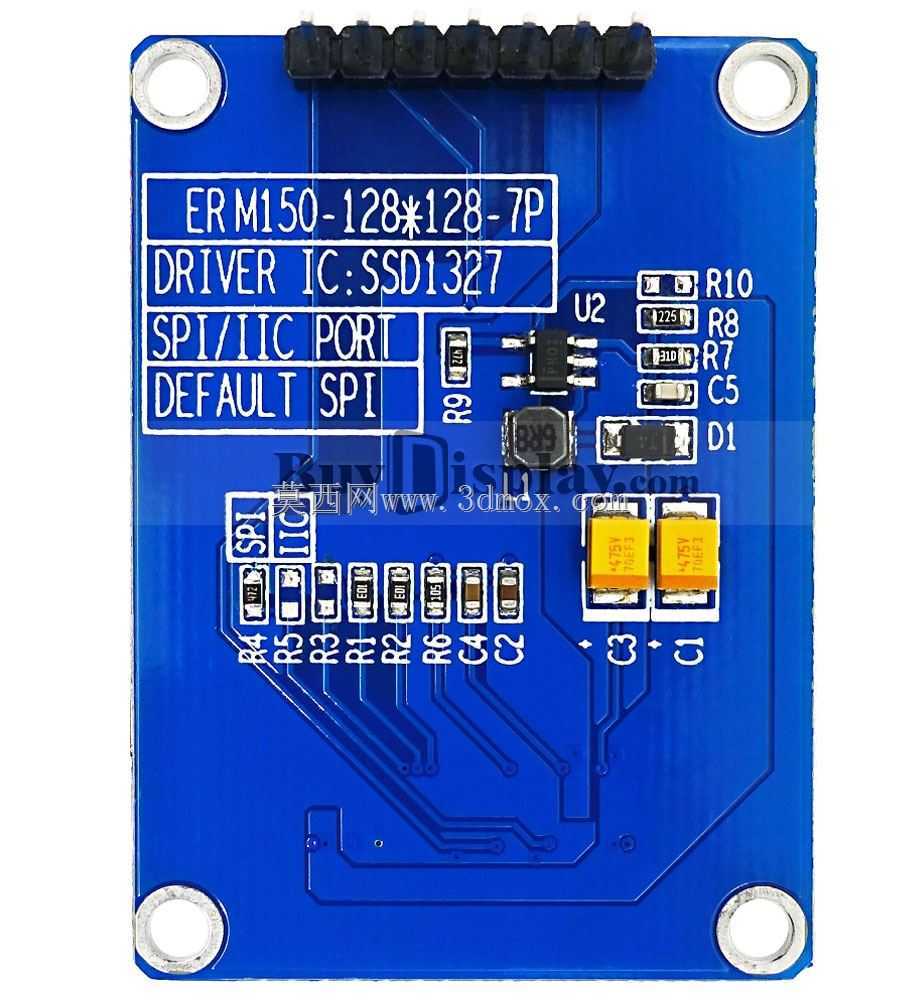

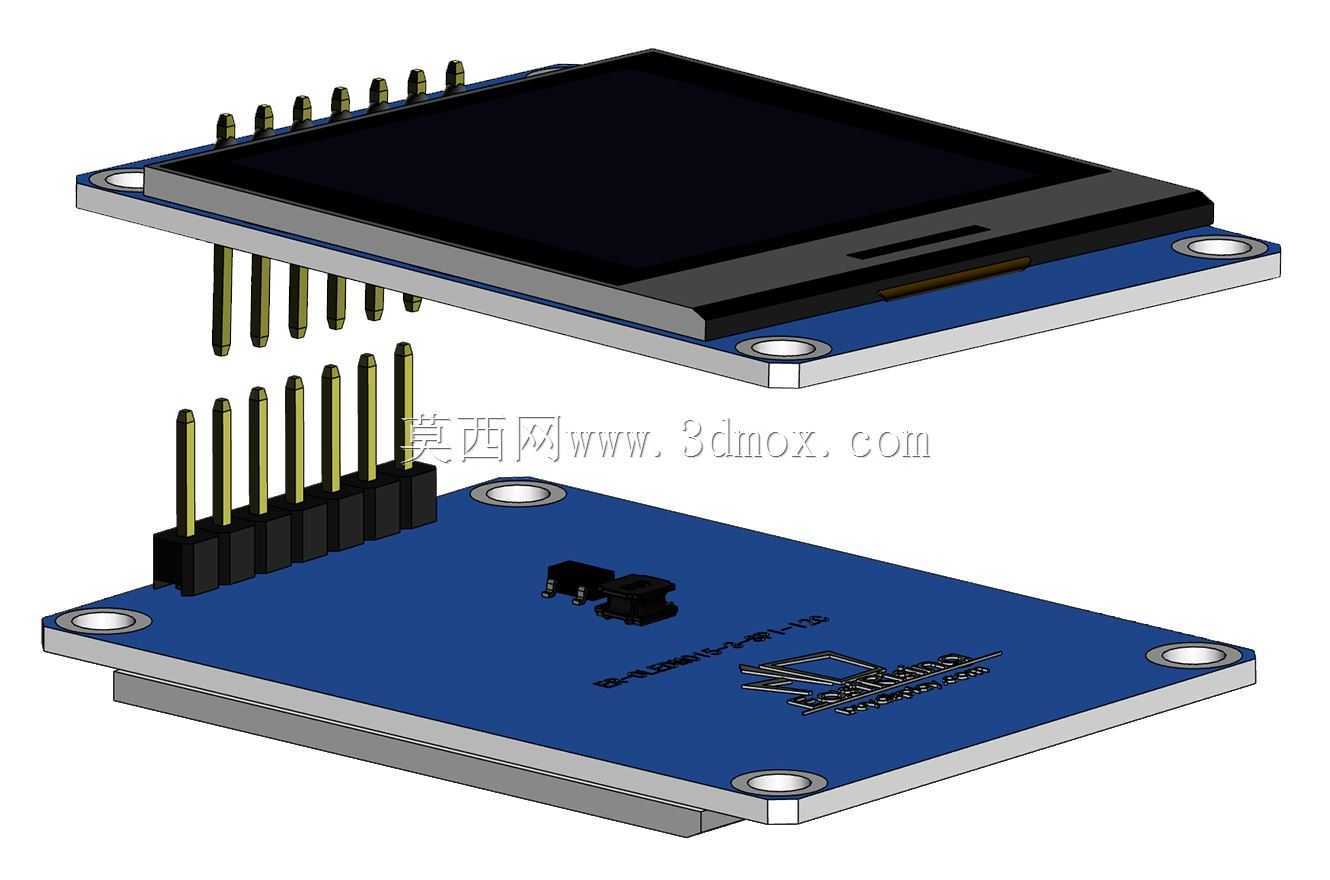

　　从结构设计的思路来看，模块采用显示面板加转接底板的分层结构，显示面板通过排针和下方的蓝色PCB转接板连接，排针既起到电气连接的作用，也实现了两层板之间的机械固定，不需要额外的塑料支撑柱就能保证两层板的相对位置固定，减少了装配零件数量。转接板的四个角设计了标准的圆形安装孔，安装孔的位置做了等距对称设计，不管是用铜柱固定在设备外壳内部，还是直接用螺丝锁在塑料面板的预留柱上，都能保证安装受力均匀，不会出现PCB板翘曲的问题。排针的引出方向统一朝向板边一侧，接线时线束可以顺着板边排布，不会和显示面板的背面产生干涉，也方便结构设计时预留出线槽的位置。

　　从外形尺寸和安装边界来看，这款模块的整体厚度控制得比较薄，显示面板的黑色边框刚好覆盖住转接板的上半部分，面板边缘和转接板边缘预留了足够的安全间隙，做外壳开窗设计时，开窗尺寸只需要比显示区域单边大0.2mm就能完全遮住内部的PCB边框，不会出现漏边的问题。转接板上除了排针和驱动芯片之外，没有布置过高的元器件，板上最高的元件就是排针座和背面的少量贴片元件，整体安装高度可以控制在10mm以内，对于内部空间紧张的手持设备、薄型工控终端来说，这个尺寸冗余度很高，不需要为了容纳屏幕额外增加设备的整体厚度。安装孔的孔径适配M2规格的固定螺丝，孔位到板边的距离符合常规PCB安装的安全距离，锁螺丝时不会出现螺丝碰到板边走线的问题。排针的引脚间距是标准的2.54mm，和通用杜邦线、面包板的孔距匹配，做原型验证时可以直接用杜邦线接线，不需要定制专用线束，能加快原型验证的进度。

　　在实际结构选型时需要注意，这款模块的屏幕表面没有覆盖钢化玻璃保护层，做外壳设计时最好在屏幕前方预留0.3mm左右的间隙，搭配透明亚克力或者PC面板做防护，避免尖锐物体直接刮伤OLED表面的偏光层；如果是用在振动比较大的设备上，可以在排针连接的位置点少量红胶做加固，避免长期振动导致排针接触不良。另外模块的工作温度范围宽，在低温环境下的显示响应速度比普通LCD屏快很多，用在冷链设备、户外低温检测终端上也能正常工作，不会出现低温下屏幕拖影、不显示的问题。
