模块化铝型材框架工业储物机柜结构设计

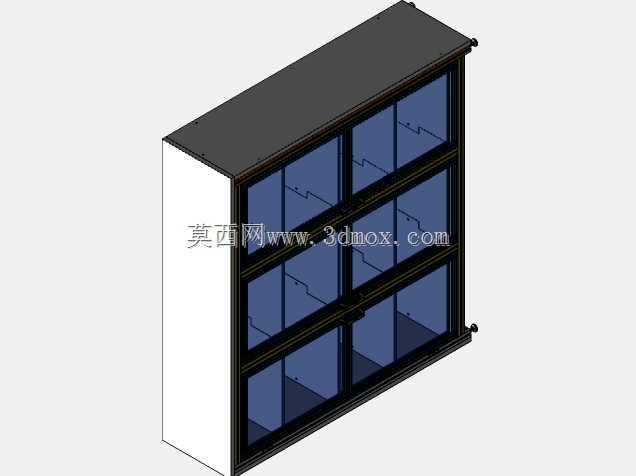

　　这款模块化铝型材工业机柜，核心面向车间生产现场、实验室检测区域、自动化产线边侧的物料与工器具存储场景，同时可兼容小型工控设备、检测仪器的内置安装需求，解决传统焊接柜体运输成本高、现场改造灵活性差的痛点。从结构设计逻辑来看，整体框架采用标准工业铝型材拼接搭建，型材槽口统一采用通用欧标槽型规格，所有连接节点均采用隐藏式角件搭配螺栓锁紧，既保证框架整体的抗扭、抗形变能力，也避免外露连接件积灰、剐蹭操作人员的问题，框架底部预留可调脚轮与固定支撑脚两种安装接口，可根据现场使用需求快速切换移动或固定安装模式，适配不同车间的布局调整需求。

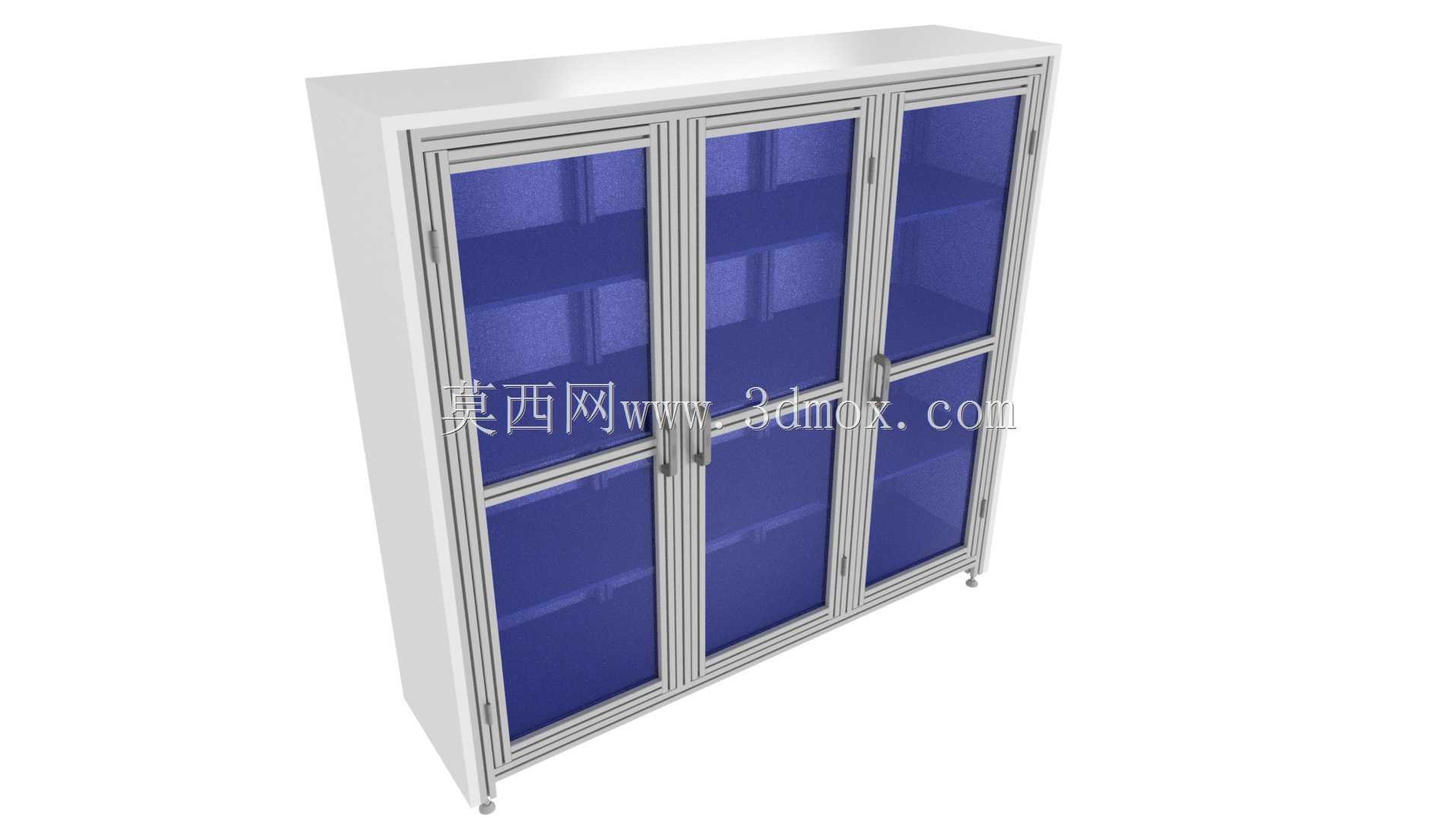

　　柜体的门板采用分块式钢化玻璃嵌装结构，每扇门板通过隐藏式合页与铝型材框架连接，合页位置预留2mm的调节间隙，可在现场安装时微调门板的闭合间隙，避免长期使用后出现门板下垂、密封不严的问题；玻璃门板内侧加装蓝色半透明亚克力防护层，既可以从外部直接观察柜内存储物品或设备的运行状态，也能避免玻璃受外力碎裂后碎屑飞溅的安全隐患，门板锁具采用通用型工业柜锁，可适配不同权限的锁芯更换需求，满足车间分级管理的使用要求。

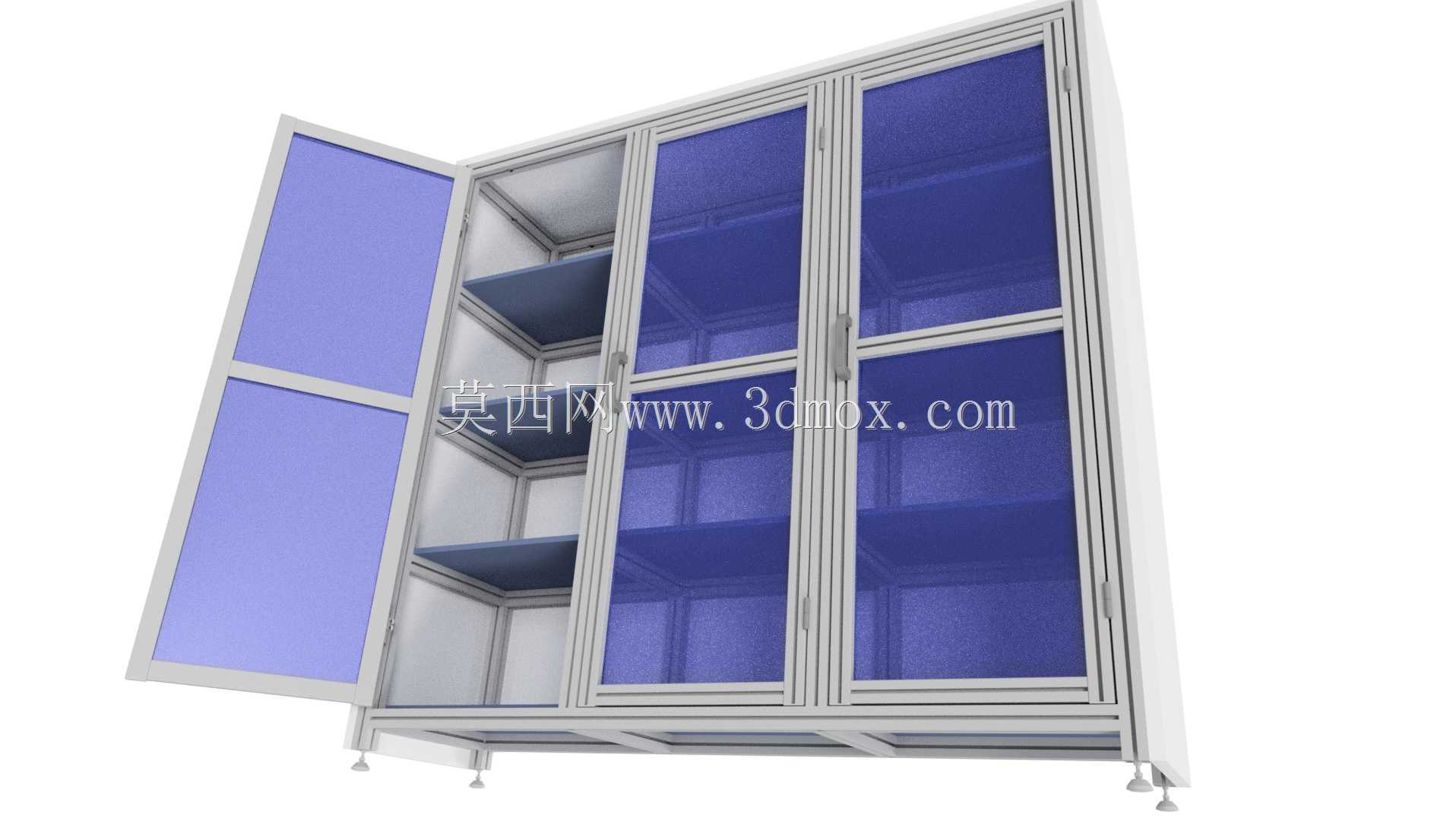

　　柜体内部的层板同样采用铝型材框架搭配防静电密度板的结构，层板支撑件直接卡入铝型材的槽口内，无需额外打孔即可实现层板高度的无级调节，单层层板的额定承重可达50kg，可满足常规工具、检具、小型工件的存储需求，层板边缘加装15mm高的挡边，避免放置在层板上的圆形工件、小型工具在柜体移动或受外力震动时滑落。从安装边界尺寸来看，柜体整体宽度控制在1800mm，深度600mm，高度2000mm，这个尺寸既符合常规车间通道的通行宽度要求，也能适配标准工业厂房的门洞尺寸，整体运输时可拆分为框架组件、门板组件、层板组件三个扁平包装单元，单包重量不超过40kg，无需大型吊装设备即可完成现场组装，两名操作人员可在半小时内完成整柜的拼装调试。

　　在实际应用场景中，这类铝型材机柜可直接放置在CNC加工机床旁，用来存储加工所需的刀具、量具、工装夹具，玻璃门板可快速定位所需工具的存放位置，减少操作人员寻找工具的无效时间；也可放置在自动化产线的电控区域，将PLC、伺服驱动器、接线端子等电控元件安装在内部层板上，铝型材本身的导电特性可方便实现整柜的接地连接，避免静电积累对电控元件造成损伤；在实验室场景中，可用来存储检测样品、实验耗材，模块化的层板结构可根据不同尺寸的实验容器调整存放空间，相比传统的铁皮储物柜，铝型材框架不会因潮湿环境出现生锈掉漆的问题，使用寿命可提升三倍以上。

　　设计过程中针对柜体的受力情况做了针对性优化，框架的竖向主型材采用4040重型铝型材，横向连接型材采用4040标准型材，在柜体高度1000mm位置加装横向加强筋，避免柜体满载时出现中部外鼓的形变；门板的玻璃采用5mm厚的钢化玻璃，嵌装在铝型材门板框架的槽口内，槽口内加装橡胶密封条，既可以缓冲开关门时的震动，也能实现一定的防尘效果，满足一般工业场景的防尘要求；柜体的顶部预留标准铝型材槽口，可方便加装警示灯、排风风扇、走线槽等扩展配件，无需对柜体主体进行二次打孔改造，用户可根据自身的使用需求快速扩展柜体功能。

　　从安装维护的角度来看，所有连接螺栓均采用标准内六角螺栓，日常维护仅需一把内六角扳手即可完成所有部件的拆卸与更换，若某一块门板或层板出现损坏，可单独拆卸更换对应的部件，无需整体报废柜体，大幅降低后期的维护成本；框架的铝型材表面采用阳极氧化处理，耐油污、耐摩擦，日常清洁仅需用湿抹布擦拭即可去除表面的油污与灰尘，适合机加工车间这类油污较重的使用场景。柜体的门体开合角度可达180度，完全打开后门板不会突出柜体侧面，不会占用通道的通行空间，在空间紧凑的产线边侧安装时也不会影响人员与物料的正常通行。
