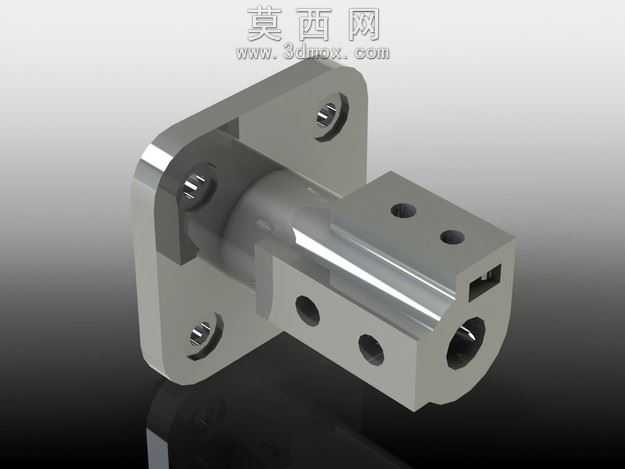

带方形安装底座的多孔立柱机械零件

本作品为一款机械支撑类零件的三维建模成果，建模过程依托主流三维设计软件完成，全程遵循机械设计的规范逻辑，从基础特征搭建到细节结构完善逐步推进。建模初始阶段首先确定零件的整体基准，以方形安装底座的底面作为第一基准面，绘制底座的方形轮廓，通过拉伸特征生成底座的基础实体，随后在底座对应位置绘制安装沉孔的草图，采用切除拉伸命令完成四个沉头安装孔的制作，保证安装孔的位置度与尺寸精度符合机械装配要求。完成底座部分建模后，向上延伸绘制立柱主体的截面轮廓，立柱主体采用对称式的多面棱柱结构，通过拉伸凸台命令生成立柱的基础柱体，接着对立柱的棱边进行圆角处理，避免应力集中的同时提升零件的工艺合理性。立柱主体的孔位设计遵循功能需求，在立柱的两个相邻侧面分别排布两组同轴通孔，每组包含上下两个等径圆孔，绘制孔位草图时严格保证孔的轴线与立柱对应侧面垂直，通过切除拉伸完成所有侧孔的制作，确保孔位的同轴度与位置公差满足装配使用要求。立柱顶端的结构设计兼顾定位与连接功能，首先在立柱顶面中心位置绘制中心通孔的草图，完成中心轴向孔的切除制作，同时在顶面一侧开设方形定位槽，通过精准的草图约束保证槽体的位置与尺寸精度。建模完成后对零件进行渲染处理，赋予零件哑光金属材质，模拟钢制零件经喷砂处理后的表面质感，调整场景光照角度，让零件的结构轮廓、孔位细节、棱边过渡都能清晰呈现，通过光影变化突出零件的立体感与结构层次。整个零件的设计思路围绕机械装配中的支撑定位功能展开，底座的沉孔用于将零件整体固定在安装基面，立柱侧面的多组通孔用于外接其他功能构件，顶端的中心孔与定位槽用于配合上端部件的定位与连接，所有结构的尺寸比例都经过合理推演，既满足结构强度要求，也兼顾了机械加工的工艺可行性，避免出现无法加工的冗余结构，整体模型的特征树逻辑清晰，参数可编辑，能够直接用于后续的工程图导出、装配模拟以及加工工艺规划环节。
