复古立式家用音响扬声器外观结构设计

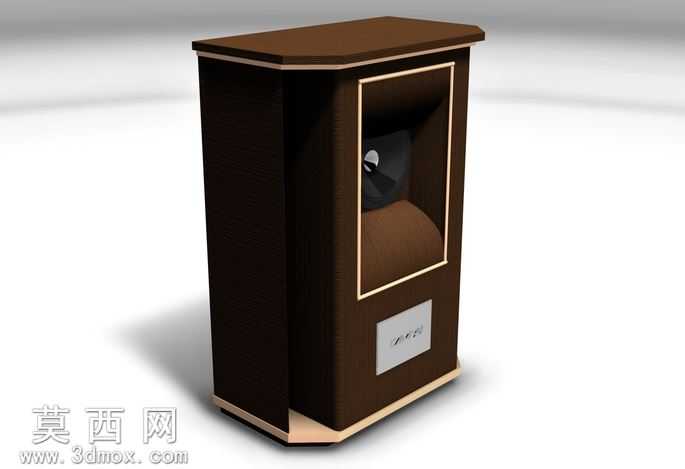

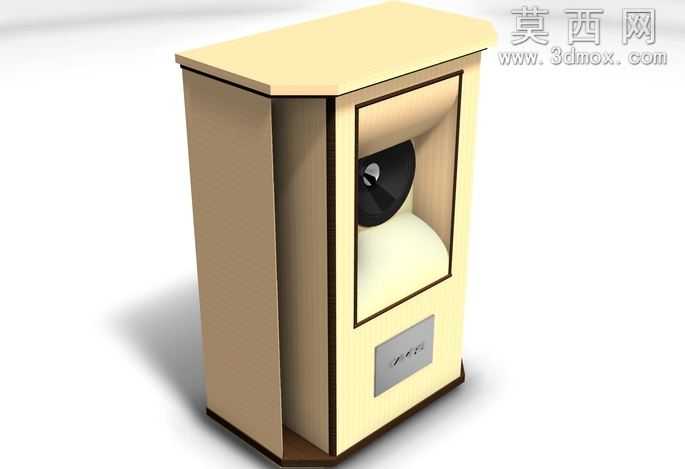

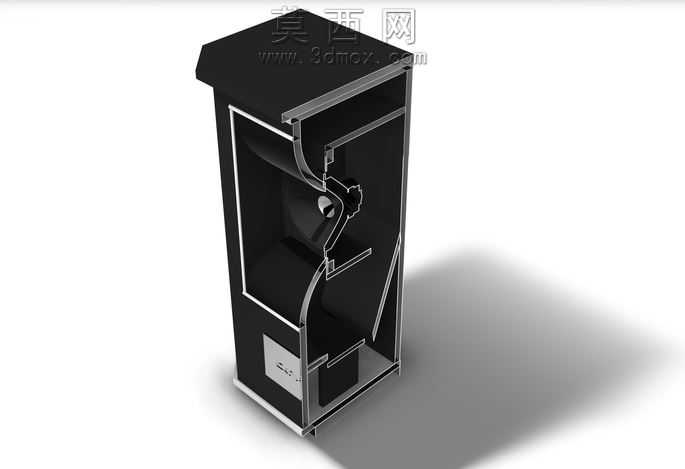

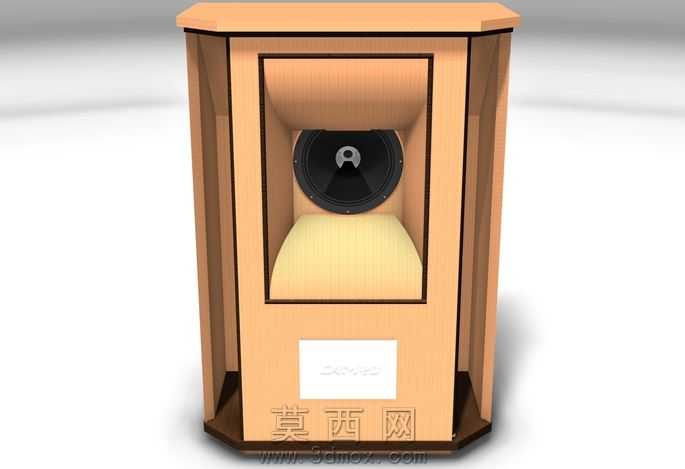

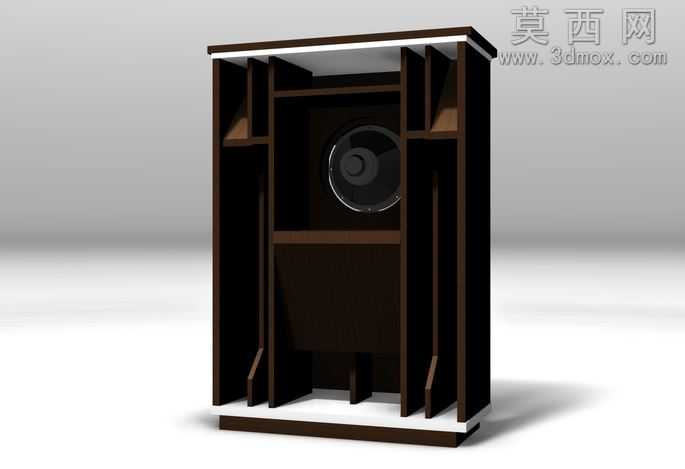

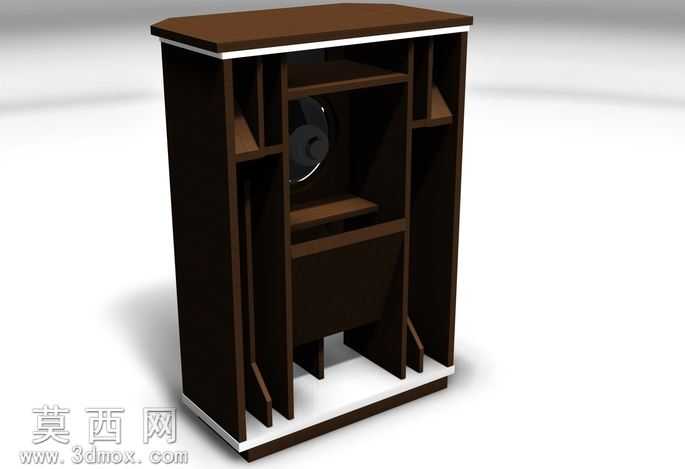

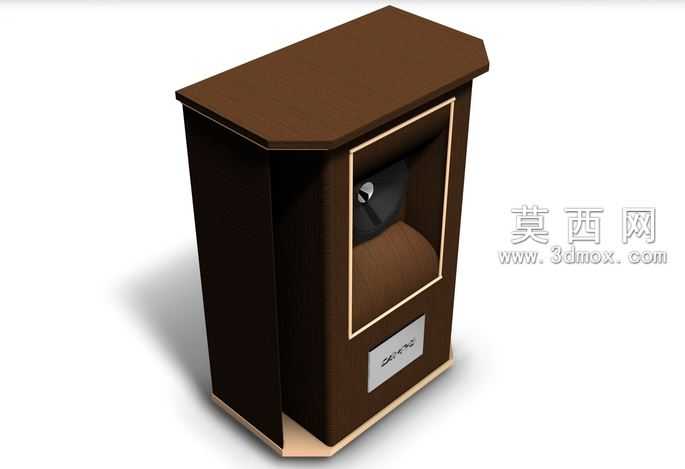

本作品为复古风格立式扬声器的三维设计模型，整体采用立式长方体切角造型，在常规方正箱体的基础上对顶部、底部的边角做了斜切收边处理，弱化了直角箱体的生硬感，适配家居复古陈设的视觉需求。建模阶段采用实体与曲面结合的建模方式，先搭建箱体的整体轮廓基准，依次完成外箱体、前障板、单元安装腔、底部基座、顶部盖板的结构拆分，确保各部件的装配间隙符合实际生产的公差要求，所有拼接位置预留了装饰嵌条的安装槽位，还原复古家具类音箱的精致细节。材质设计上，外箱体主体采用深棕色哑光木纹材质，模拟实木贴皮的细腻纹理质感，边缘的装饰嵌条采用浅香槟金色金属材质，与深色箱体形成柔和的色彩对比，提升整体精致度；前障板的单元安装区域做了内凹式曲面导波结构，曲面过渡顺滑无棱角，可优化高频声波的扩散角度，减少声波在障板边缘的衍射干扰；单元下方的金属铭牌采用拉丝金属材质，预留了品牌标识的蚀刻区域，还原实体产品的标识设计细节。结构设计层面，箱体内部预留了全频扬声器单元的安装位，腔体容积根据单元参数做了适配性设计，内凹的障板结构同时可充当简易的声波导向结构，兼顾外观设计与基础声学性能；箱体的前后板、侧板采用拼接式结构设计，方便后续生产过程中的组装与内部元器件的安装固定，底部基座做了略微外扩的处理，提升箱体放置的稳定性，同时隐藏底部的接线、脚垫等结构部件，保证外观的整体性。渲染阶段采用柔光摄影棚环境光设置，主光源从侧上方45度角照射，突出箱体木纹的纹理质感与金属嵌条的光泽感，地面添加柔和的投影效果，还原产品真实放置的视觉状态，整体渲染风格偏向产品展示效果，可直接用于产品外观方案的评审与展示。
