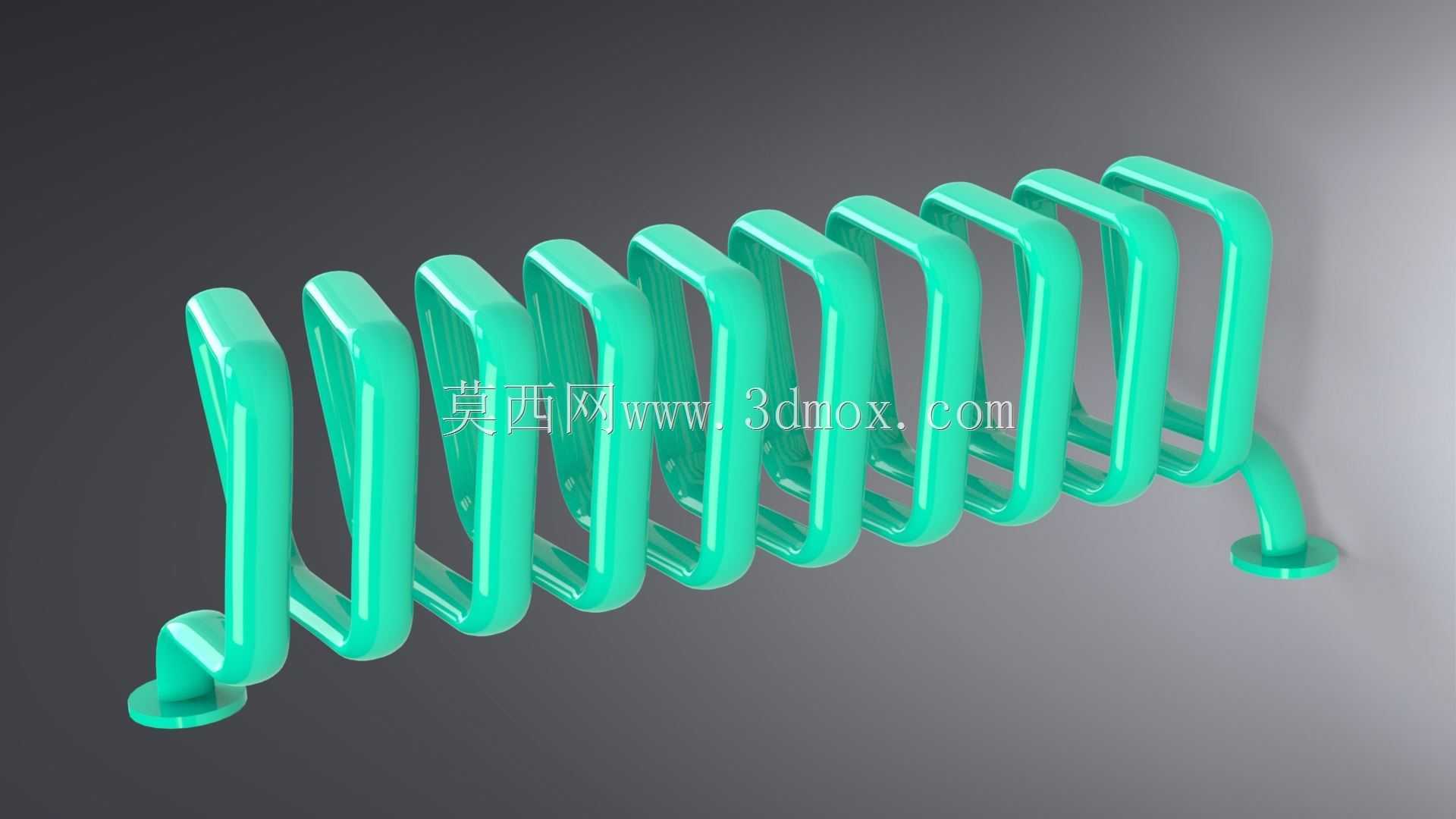

蛇形弯管式流体换热散热构件

　　这类蛇形弯管结构的换热构件，常被应用在小型温控单元、紧凑型液压站的油温散热回路、实验台架的小型流体换热段中，相比直管排布的换热结构，同等安装投影面积下能拉长流体的流通路径，提升介质与管壁的热交换时长，不需要额外串联多段直管就能达到所需的换热行程，很适合安装空间局促的设备内部布局。从结构设计逻辑来看，整体采用等径圆管连续弯折成型，每一段弯折的圆弧半径保持一致，相邻两个平行管段的间距均匀控制，既避免弯折处管壁因为曲率过小出现减薄、应力集中的问题，也能保证管间留有足够的空气流通间隙，当配套风冷气流吹过的时候，不会因为管距过窄产生风阻陡增、气流滞止的问题，保障换热效率稳定。两端的固定底座采用带安装孔的法兰式凸台结构，

　　安装时可以直接通过螺栓固定在设备的安装面板上，不需要额外设计管夹支架来承托管路，两个接口的中心距与安装面的垂直高度经过匹配设计，能直接对接设备预留的管路接口，减少现场配管的调整工作量。在实际选型适配的时候，需要注意几个安装边界参数：首先是整体的横向总长度，要匹配设备预留的安装腔室宽度，避免管段末端和腔室内壁发生干涉；其次是管组的总厚度，也就是垂直于平行管段排布方向的尺寸，要和风冷通道的宽度匹配，保证整个管组都能处于气流的有效覆盖范围内；另外两端安装座的孔位中心距，要和设备安装面板上的预留孔位对齐，避免出现安装错位无法固定的问题。从功能特性上看，这种连续弯折的一体成型结构，整条管路没有多余的焊接接头，能大幅降低流体泄漏的风险，

　　尤其是在输送有一定压力的导热介质或者冷却介质的时候，减少焊缝点就意味着减少了潜在的泄漏失效点，提升长期运行的可靠性。管壁的厚度选择需要匹配系统的工作压力，常规低压换热场景下的壁厚能满足1MPa以内的流体输送需求，如果应用在压力更高的回路中，需要对应调整管壁厚度，同时校核弯折处的剩余壁厚是否满足强度要求。设计这类构件的时候，弯折段的曲率选择是核心要点，曲率过小会导致弯管过程中圆管截面出现椭圆化变形，增大流体的局部阻力，甚至造成弯折处通径变小影响流量；曲率过大则会浪费排布空间，无法在有限区域内布置足够的管长。相邻管段的间距设计也需要兼顾换热效率和结构紧凑性，间距太小会让管间的空气边界层互相重叠，降低风冷的换热系数，

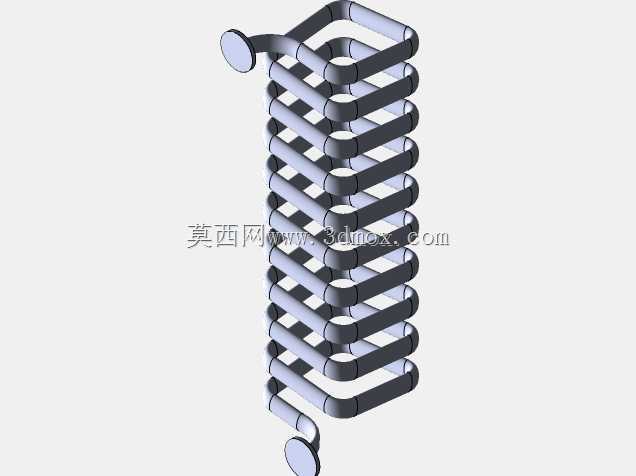

　　间距太大则会浪费安装空间，无法实现紧凑化设计的目标。在实际设备运行过程中，这类构件的介质流向通常从一端接口流入，沿着连续弯折的管道路径流动，过程中通过管壁和外部的空气或者其他换热介质完成热量传递，最后从另一端接口流出，因为管路是连续的等径结构，流体在管内的流速变化平缓，不会出现局部流速骤变导致的振动或者噪音问题，适合对运行稳定性有要求的小型设备场景。另外，两端的安装凸台和管体是一体焊接或者一体成型的，安装面的平面度有相应要求，固定的时候配合密封垫片就能实现端面密封，不需要额外在管路上加工螺纹或者其他密封结构，简化了装配流程。在三维建模过程中，这类结构需要重点还原弯折处的圆弧过渡，保证每一段平行管的同轴度和平行度，避免出现管段歪斜导致的安装干涉，同时要准确还原两端安装座的孔位尺寸和安装面的位置关系，确保模型导出的工程图能直接指导生产加工，不需要后续反复调整尺寸。
