15英寸中低频扬声器结构设计方案

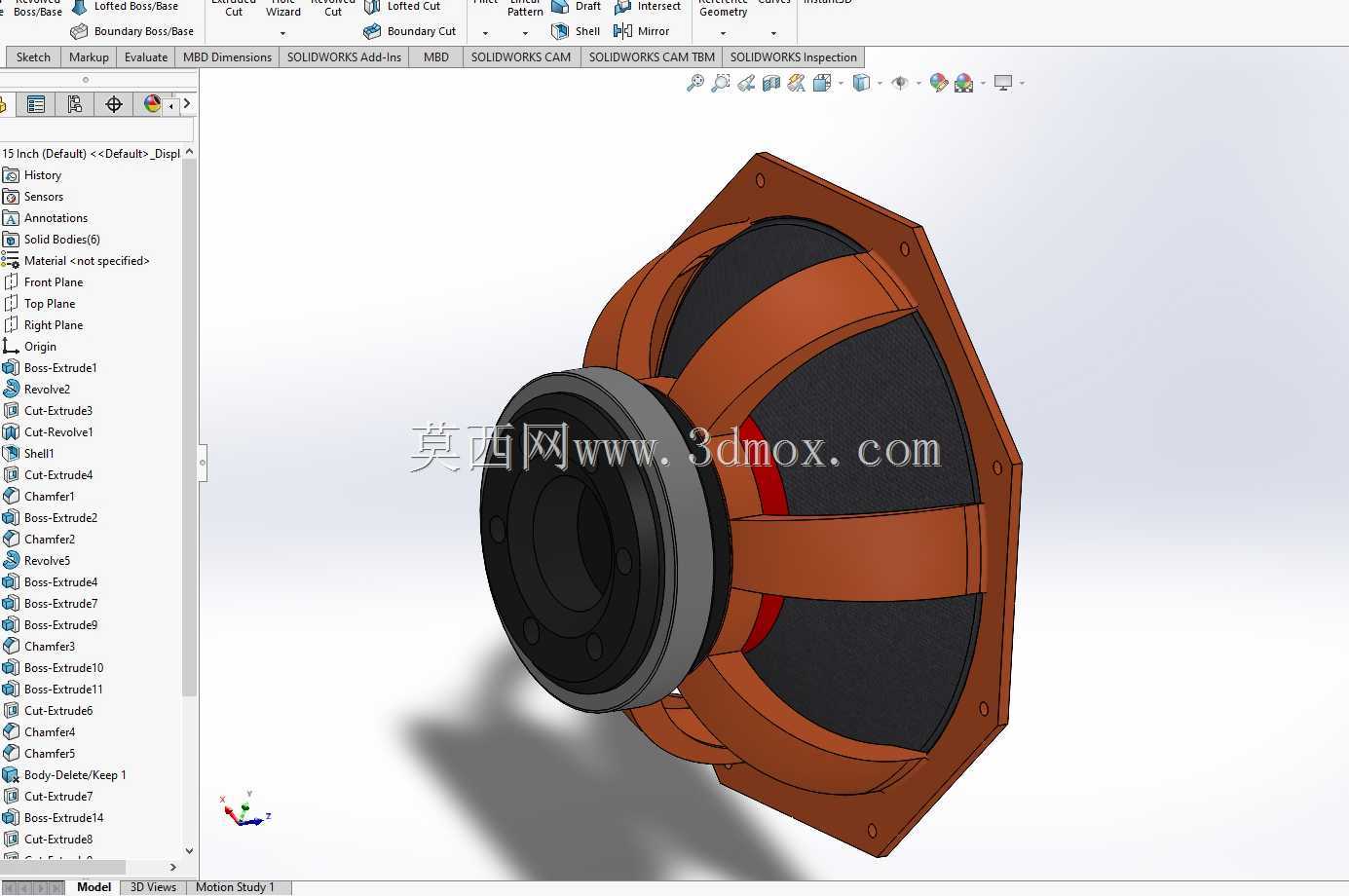

　　在专业扩声、家用HiFi音响、舞台返听、乐器扩音等场景中，15英寸口径的中低频扬声器一直是承担核心声能输出的关键部件，这类单元的振膜直径达到15英寸，相比小口径单元拥有更大的辐射面积，能够在相同冲程下推动更多空气，自然获得更充沛的低频量感与中低频密度，同时合理的折环与定心支片设计能让其在中频段保持平滑的频响衔接，不需要额外的分频补偿就能实现低中频的平滑过渡，适配全频音箱、两分频主扩、低音辅助阵列等多种系统搭建需求。从结构设计逻辑来看，该单元采用八边形安装法兰盘替代传统圆形法兰，这种设计并非单纯的外观差异化处理，而是考虑到多单元阵列拼装时的安装便利性，八边形的直边结构能够让相邻单元在箱体面板上实现更紧密的排布，

　　减少单元中心距带来的中高频干涉问题，同时法兰盘上预留的沉头安装孔位做了等角度分布，不管是垂直安装还是水平旋转安装都能找到对应的固定点位，适配不同结构的箱体安装需求。振膜部分采用复合纸盆搭配径向分布的补强筋结构，八根对称分布的棕色补强筋从振膜中心的音帽位置一直延伸到折环内侧，这种设计能够有效提升振膜的整体刚性，避免大动态输入下振膜产生分割振动，导致中频段出现峰谷失真，同时补强筋的弧度经过反复调整，不会对振膜的顺性造成过度影响，保证低频下潜时的冲程线性。折环部分采用高阻尼橡胶材质，截面为半圆弧结构，能够为振膜提供足够的往复运动支撑，同时抑制折环自身的谐振，减少边缘衍射带来的频响异常。磁路部分采用外置式铁氧体磁钢结构，

　　磁钢外侧加装了金属屏蔽罩，既能够减少磁路对外的漏磁，避免靠近CRT显示设备、磁敏感传感器时产生干扰，也能对磁钢起到物理防护作用，避免运输安装过程中磁钢磕碰碎裂。T铁与华司部分做了倒角处理，能够减少磁隙处的非线性失真，让音圈在磁隙中做长冲程运动时保持均匀的磁力线切割，降低大音量下的互调失真。音圈采用耐高温的骨架材质，配合定心支片的定心作用，保证音圈在磁隙中始终保持居中状态，不会出现擦圈问题，定心支片的波纹数量与弹性系数经过匹配，能够与折环的顺性形成合理的阻尼搭配，让单元的谐振频率控制在合适区间，既保证低频的下潜深度，又避免低频过于松散缺乏控制力。从安装边界尺寸来看，该单元的法兰盘最大对角尺寸适配标准15英寸单元的安装开孔，

　　安装孔位的孔距符合行业通用的安装规范，不需要对现有标准箱体做额外的开孔修改就能直接替换安装，单元的整体深度控制在常规专业音箱的箱体厚度范围内，磁钢部分的直径不会与箱体内部的加强筋、分频器安装位产生干涉，在做箱体结构设计时，只需要预留对应的磁钢腔体空间，同时在单元背部预留一定的空气流通间隙，就能保证单元工作时的背压正常释放，避免出现背压压缩导致的动态受限问题。在实际选型应用中，这类15英寸中低频单元既可以作为两分频音箱的中低音单元，搭配压缩式高音驱动头覆盖500Hz以下的中低频段，也可以多只组合成线阵列的中低频段，或者作为超低频音箱的辅助单元补充中低频段的厚度，在乐器扩声场景中，尤其适合电贝斯、键盘、底鼓等乐器的声音还原，其平直的中频频响能够准确还原乐器的基音与泛音结构，不会出现低频浑浊、中频干瘪的问题。建模过程中对所有配合尺寸都做了公差预留，比如振膜与折环的粘接位、音圈与振膜的粘接位、磁路组件的装配位都预留了合理的涂胶间隙，保证实际生产装配时的工艺可行性，所有的圆角、倒角处理都符合注塑、五金冲压件的生产工艺要求，不存在无法脱模或者应力集中的结构问题，法兰盘的厚度经过强度校核，在采用M6螺丝固定时不会出现法兰盘变形导致的密封不严问题，单元的接线端子采用大电流接线柱设计，能够承受大功率输入时的电流负载，避免端子发热导致的功率损耗。
