爆破室用交叉排布型钢支撑框架结构

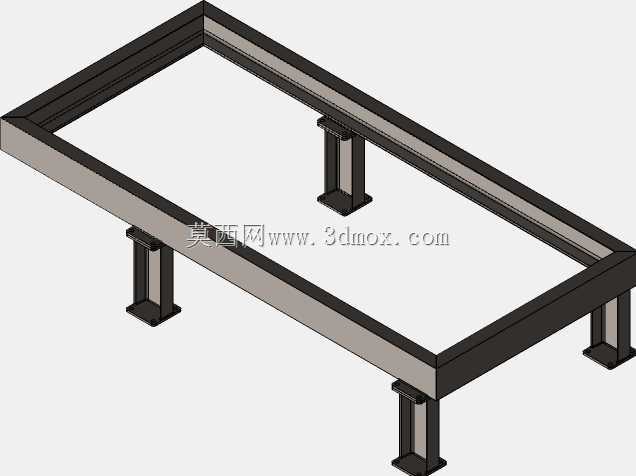

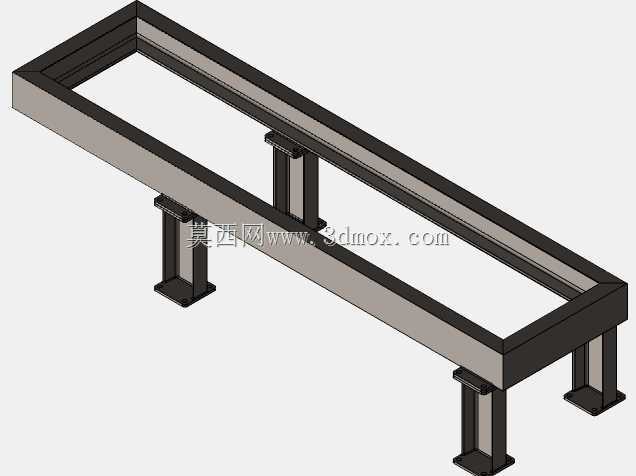

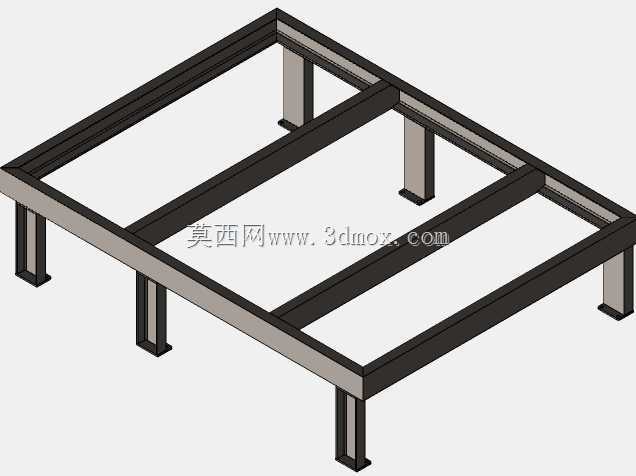

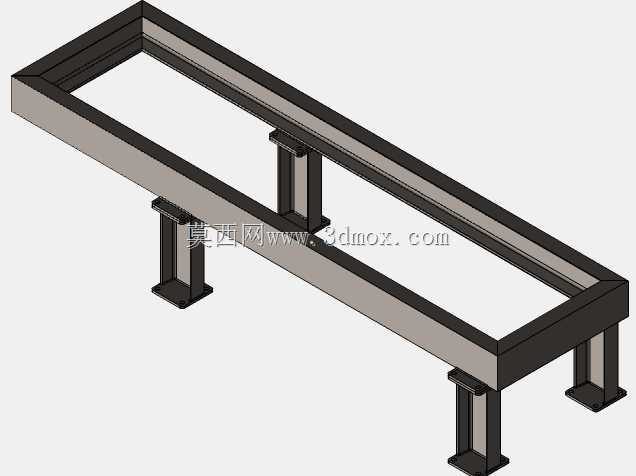

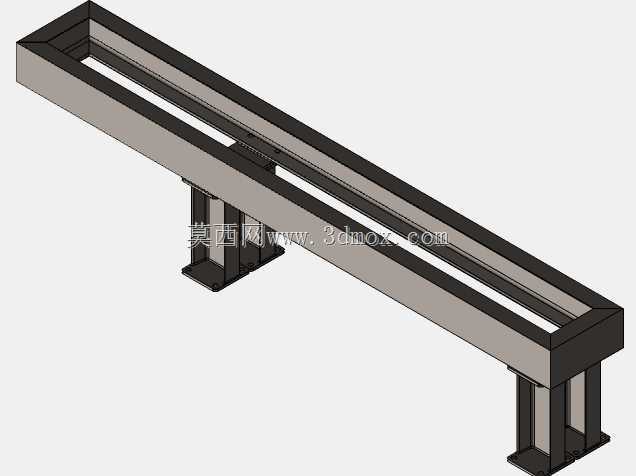

　　这套支撑框架主要应用于工业爆破试验舱的内部承载场景，作为爆破室第一区段的主体承载基底，承担试验段内防护构件、爆破作业工装、测试管线排布的全部静载与试验过程中的冲击动载，区别于常规民用建筑支撑结构，其设计逻辑完全围绕爆破作业的特殊工况展开，没有多余的装饰性结构，所有构件排布都以载荷传递路径最优为核心原则。从结构布局来看，整体采用多组纵向主承载梁与横向连接梁交叉排布的形式，主承载梁沿爆破室的纵深方向通长布置，单根主承载梁的截面选型按照跨距与单点最大载荷核算，在主承载梁下方间隔设置落地支撑腿，支撑腿底部预留安装固定孔位，可通过膨胀螺栓与爆破室的混凝土地面做刚性连接，所有支撑腿的高度保持一致，

　　保证主承载梁上表面的平面度误差控制在安装允许范围内，避免上部工装安装后出现倾斜偏移。横向连接梁垂直于主承载梁布置，连接节点全部采用刚性焊接形式，部分需要后期调整的节点预留螺栓连接位，既保证整体框架的结构刚度，又兼顾局部构件更换的便利性，交叉排布的梁体形成多个独立的承载分区，每个分区可根据不同的试验需求安装对应的防护挡板、测试仪器固定座或者爆破试样夹持工装，梁体之间的预留间隙可方便测试线缆、压缩空气管路、除尘管路的穿设排布，避免管线外露被爆破飞屑损伤。设计过程中首先核算了爆破试验时的冲击载荷系数，相比常规静载支撑结构，所有梁体的截面惯性矩都做了放大处理，支撑腿与主承载梁的连接位置额外加设了三角形加强筋板，分散冲击载荷带来的应力集中，

　　避免长期受冲击载荷作用出现焊缝开裂或者构件变形。框架的整体安装边界完全匹配对应型号爆破室第一区段的内部净空尺寸，横向总宽度适配爆破室两侧内壁的安装间距，纵向总长度覆盖第一区段的全部纵深，支撑腿的排布位置避开了爆破室地面预设的管线沟槽与排水点位，不会与舱室原有土建结构产生干涉。梁体上表面按照常用工装的安装孔距预设了标准化的T型槽安装位，不需要后期现场打孔即可快速固定上部作业工装，大幅缩短现场安装调试的周期。考虑到爆破作业环境下存在大量粉尘与瞬时高压冲击，所有构件的棱角位置都做了圆角过渡处理，避免应力集中导致的构件断裂，框架整体做了防锈耐磨的表面处理，可长期在高粉尘、有冲击振动的工况下稳定工作，不需要频繁做防腐维护。

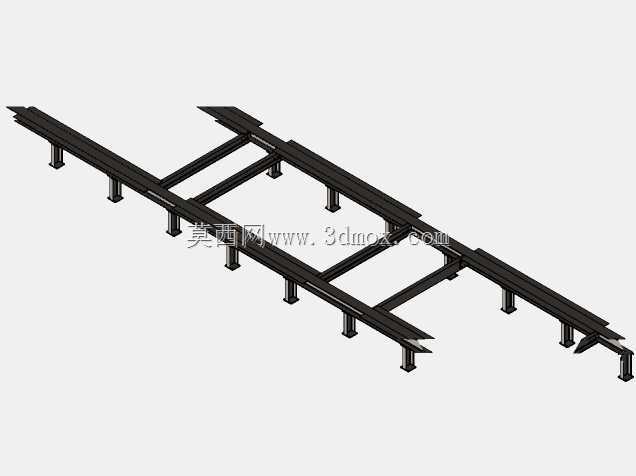

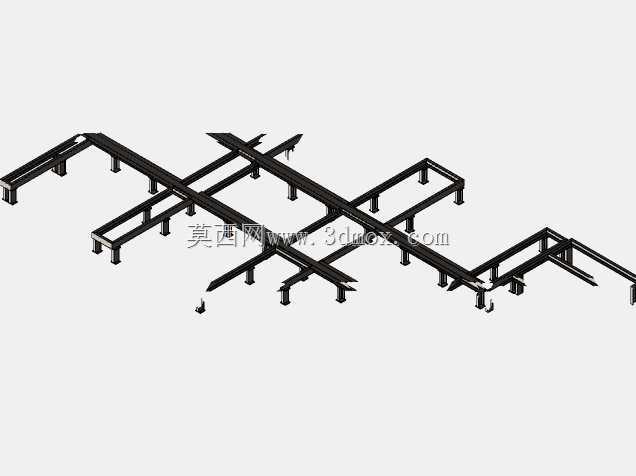

　　这套结构作为爆破室支撑系统的第一部分，后续延伸段可直接通过端部预留的连接法兰做拼接，不需要重新做基础定位，延伸段的梁体截面、支撑腿排布逻辑与第一区段保持一致，保证整个支撑系统的载荷传递连续性，拼接完成后整体平面度可保持统一，满足全舱段的工装安装精度要求。在实际使用过程中，这套支撑框架不仅承担上部工装与试样的重量，还可作为爆破作业时的防护屏障安装基底，防护挡板可直接固定在框架侧面的预留安装位上，阻挡爆破产生的飞屑向外飞溅，框架下方的预留空间可布置碎屑收集装置，试验完成后可直接清理散落的爆破残渣，不会堆积在梁体结构缝隙中。
