克努克尔铰接式管路连接接头结构

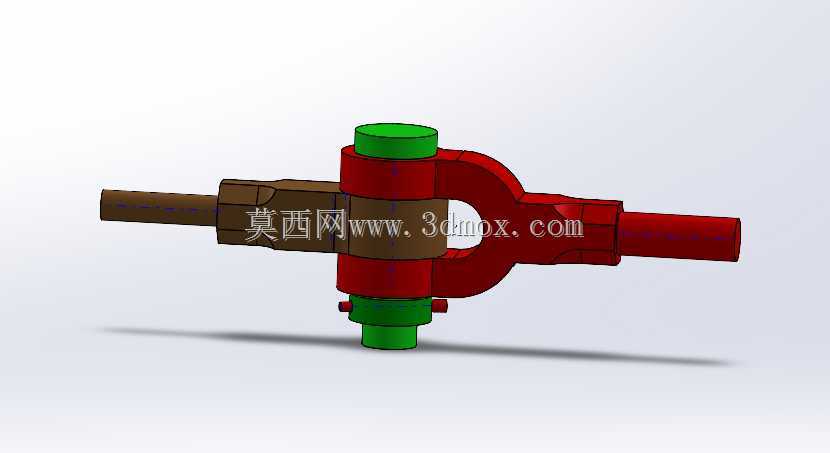

　　这类铰接式接头常应用在需要小角度摆动补偿的管路布设场景中，比如机床润滑管路、小型液压控制回路、气动执行元件的连接端，区别于硬管直接对接的刚性约束，它能在安装完成后允许连接的两端管路存在一定范围的角度偏转，抵消设备运行振动带来的管路应力，避免硬管焊缝或者接头螺纹处因为长期交变应力出现渗漏、断裂的问题。从结构组成来看，整个接头分为中间铰接主体、两端插接轴段、轴向定位销套三个核心部分，中间的叉形架是核心承载件，叉耳位置开有同轴的贯通孔，用来穿装定位销套，两端的轴段分别插入叉形架两侧的孔位后，通过两端的绿色定位套实现轴向限位，防止工作过程中轴段从叉架内脱出。设计时首先要确认的是铰接副的配合间隙，间隙过小会导致铰接转动卡滞，

　　无法实现角度补偿的功能，间隙过大则会在管路带压工作时出现介质渗漏，同时会让连接端产生不必要的径向窜动，加剧管路振动。实际建模过程中，叉形架的开口宽度要和对接轴段的配合轴颈长度匹配，保证装配后两端轴段的端面和叉架内侧端面留有0.1到0.2毫米的活动余量，既不会因为加工误差导致装配卡滞，也不会让轴向窜动量超出密封件的补偿范围。两端的插接轴段外侧预留了管路连接的结构，轴段表面的环形槽是用来安装密封胶圈或者卡套结构的，和外部管路对接时，能保证介质输送过程中的密封性能，轴段的中心是贯通的流道，流道的孔径要和对接管路的通径保持一致，避免通径突变造成介质流动阻力增大，在压力管路中还会因为通径变化产生紊流，加剧管路的振动和噪声。安装边界方面，

　　这类接头的径向最大尺寸出现在叉形架的外侧圆弧位置，布设管路时要预留出足够的转动空间，保证接头在最大偏转角度下不会和周边的设备机架、其他管路发生干涉，轴向的安装尺寸要算上两端定位套的突出长度，避免安装后定位套和相邻部件发生摩擦磨损。铰接位置的销套和轴孔的配合选用间隙配合，表面粗糙度要控制在合理范围，降低转动过程中的磨损量，延长接头的使用寿命，同时销套和叉架耳孔的配合选用过渡配合，保证销套不会在耳孔内随轴段转动，避免磨损叉架本体，后期维护时只需要更换销套即可，降低维护成本。在实际设备应用中，这类接头经常用在有相对小幅运动的部件之间的介质输送，比如机床拖链内的管路连接、操作手柄处的气路连接，还有一些小型工程机械的操纵油路连接，

　　它不需要像万向节那样实现大角度的传动，只需要在小角度范围内补偿安装误差和运行中的位移偏差，结构比万向节更简单，体积更小，同时内部可以直接贯通介质流道，不需要额外外接管路，集成度更高。设计时还要考虑材料的选用，如果是用在液压或者润滑管路中，主体材料一般选用碳钢做表面防锈处理，或者选用铜合金、铝合金来降低整体重量，定位销套则选用耐磨性能更好的铜合金或者淬火钢材，提升铰接副的耐磨性能。流道的转角位置要做圆弧过渡，避免直角结构造成的应力集中，同时减少介质流动时的阻力，在输送带有杂质的介质时，圆弧过渡也能减少杂质在转角位置的沉积，避免流道堵塞。整个接头的装配顺序是先将一侧的轴段插入叉架的一侧耳孔，再装入另一侧的轴段，对齐两个轴段的中心孔后，穿装定位销套，最后在销套两端安装限位挡圈或者端盖，完成整个接头的装配，装配完成后要手动转动两端轴段，确认转动灵活无卡滞，轴向窜动量在设计允许范围内，再进行密封性能测试，保证在额定工作压力下没有渗漏。
