工业输送管路带阀组布线结构设计

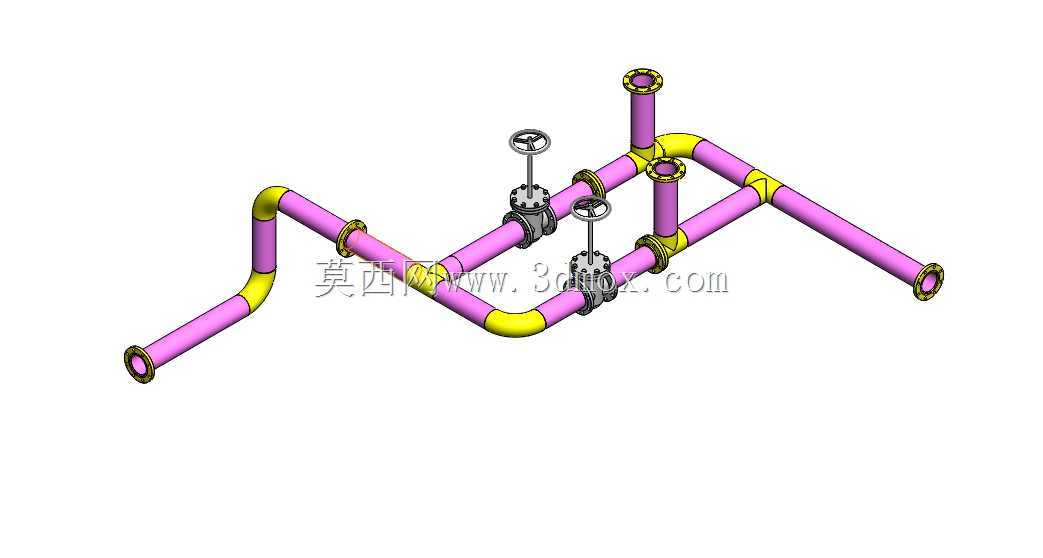

　　这套管路结构主要面向中小型流体输送工况设计，常见应用场景包含车间循环水支路、低压气动控制回路、小型化工介质输送支线等场景，可直接适配CA6140类普通机床的冷却润滑管路改造，也可作为成套设备内部流体通路的模块化单元使用。从实际功能来看，管路上配置的三个截止阀可分别实现支路通断控制、流量调节、检修关断的作用，不同走向的管段可绕过设备内部的传动部件、电控模块等干涉区域，避免管路与运动部件产生摩擦剐蹭，同时预留的法兰接口可直接与上下游的泵组、执行元件、储液腔体对接，无需额外做转接接头的二次设计。设计过程中优先考虑了管路的布管合理性，所有转弯段均采用标准90度弯头衔接，弯头曲率半径符合低压流体输送的管路设计规范，

　　可减少介质流动过程中的局部阻力损失，避免直角弯折带来的介质紊流、管路冲蚀问题；管段之间的法兰连接位置均预留了足够的扳手操作空间，后期拆装维护时无需拆解周边相邻部件即可完成密封垫更换、阀门检修作业。从安装边界来看，整套管路的外接端口均采用标准法兰结构，法兰端面的密封槽尺寸匹配常规橡胶密封垫规格，安装时只需保证对接法兰的同轴度误差不超过0.5mm，即可实现无泄漏密封；管路整体的固定点位可依托相邻的设备机架设置，相邻固定卡箍的间距控制在800mm以内，可避免设备运行过程中管路产生共振异响。设计时还考虑了管路的排布层级，主通路与支路采用上下分层的走向设计，主通路负责介质的主方向输送，支路可外接压力检测、流量取样等辅助元件，

　　不会额外占用设备的侧向安装空间；阀门的手轮操作面均朝向设备的维护侧，操作人员站在设备日常巡检的通道位置即可完成阀门开度调节，无需探身到设备内部操作，降低了日常运维的操作难度。管段的壁厚选取适配1.6MPa以下的低压输送工况，可满足水、乳化液、低压压缩空气等常规工业介质的输送要求，若用于腐蚀性介质输送，只需更换对应材质的管段与阀门即可，整体的布线路径无需做大幅调整。管路的所有连接节点均做了同心度校验，避免安装后出现管路憋劲、密封面受力不均导致的泄漏问题，每段管段的长度尺寸均经过公差匹配，现场安装时可直接按编号拼接，无需现场二次切割配作，能大幅缩短现场施工的装配周期。
