外啮合齿轮式流体输送泵结构设计

　　在液压传动系统、低压流体输送管线、小型润滑供油回路里，这类外啮合齿轮泵是应用占比极高的动力元件，核心作用是依托密闭容腔的容积变化完成流体的定向转移，为下游执行端提供稳定的压力输出，常见于机床润滑回路、小型工程机械液压系统、燃油输送单元、化工流体定量给料场景中，相比柱塞泵、叶片泵，它的结构冗余度更低，抗介质污染能力更强，对加工精度的容错空间更大，维护成本也更低，适合在工况相对复杂、介质清洁度难以稳定控制的场景下长期运行。

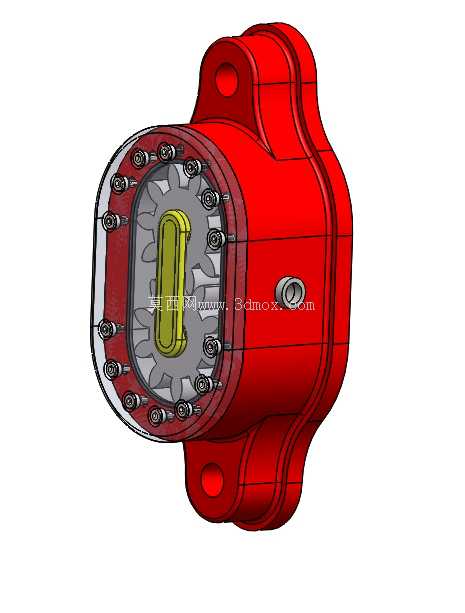

　　从结构设计逻辑来看，这款泵采用了典型的外啮合渐开线齿轮作为核心做功部件，主动齿轮轴伸出端通过联轴器与动力源连接，从动齿轮与主动齿轮保持精准的啮合侧隙，泵体与两侧端盖配合形成密闭的齿轮容腔，当齿轮按指定方向转动时，吸油侧的轮齿逐渐脱开啮合，密闭容腔容积持续增大形成局部负压，将入口端的流体吸入齿槽，随着齿轮转动，齿槽内的流体被沿着泵体内壁带往压油侧，此时轮齿逐渐进入啮合，密闭容腔容积持续减小，将齿槽内的流体挤压出去，形成连续的压力输出。泵体侧面设置的油口用于接入系统压力回路，平衡齿轮端面受到的轴向液压力，避免齿轮端面与端盖直接摩擦导致的磨损加剧，延长泵的整体使用寿命。

　　外形与安装边界的设计上，泵体采用一体化铸造成型的壳体结构，上下两端延伸出带安装孔的固定耳座，安装孔的中心距、孔径尺寸匹配通用的齿轮泵安装规格，可直接替换同参数规格的现有泵体，无需额外改动安装基座。泵体的连接端面采用一圈周向布置的紧固螺栓实现端盖与泵体的刚性连接，螺栓的预紧力均匀分布在密封端面上，配合端面密封垫片实现高压侧的流体密封，避免运行过程中出现渗漏问题。主动轴的伸出端尺寸符合通用的联轴器连接标准，可直接匹配标准规格的弹性联轴器、齿轮联轴器，不需要额外加工转接轴套，降低现场安装的适配成本。

　　设计过程中需要重点把控几个核心尺寸的公差配合：首先是齿轮的齿侧间隙，间隙过大会导致压油侧流体回流，容积效率大幅下降，间隙过小则会出现轮齿啮合卡滞，运行过程中磨损加剧，甚至出现齿轮抱死的故障；其次是齿轮端面与端盖之间的轴向间隙，这个间隙直接影响泵的容积效率，间隙过大会导致高压侧流体沿端面间隙回流到吸油侧，输出压力达不到设计要求，间隙过小则会在运行受热膨胀后出现端面摩擦，导致泵体温升过快，密封件过早老化失效。另外泵体内腔的圆弧面与齿轮齿顶圆之间的径向间隙也需要严格控制，间隙过大同样会造成内泄漏增加，降低泵的输出效率。

　　从实际使用的角度出发，这款泵的结构设计充分考虑了现场维护的便捷性，拆解时只需要依次拆卸端盖周向的紧固螺栓，即可将端盖、齿轮副、密封件依次取出，不需要专用的拆解工装，日常维护时只需要检查齿轮齿面的磨损情况、端面密封件的老化情况、轴承的转动顺畅度，更换磨损超标的零件即可重新组装使用，维护门槛较低，适合非专业维修人员进行现场保养。泵体的流道设计采用了平滑过渡的结构，避免出现直角拐点导致的流体湍流，降低流体在泵内的流动阻力，减少运行过程中的流体噪声，同时也避免流道拐点处出现杂质沉积，长期运行后出现流道堵塞的问题。

　　在不同的应用场景下，这款泵可以通过更换不同材质的密封件、齿轮副来适配不同的输送介质，比如输送润滑性较差的流体时，可以更换为带自润滑材质的齿轮衬套，降低轴与衬套之间的磨损；输送腐蚀性流体时，可以更换为耐腐蚀材质的密封件与泵体内壁涂层，提升泵的介质适配能力。安装过程中需要保证泵轴与动力源输出轴的同轴度误差在允许范围内，避免轴承受额外的径向力，导致轴承过早损坏、轴封渗漏等问题，同时吸油管路的阻力需要控制在设计范围内，避免吸油阻力过大导致泵出现气蚀，运行过程中产生异常噪声与振动，缩短泵的使用寿命。
