人体工学无线鼠标底部结构三维数模

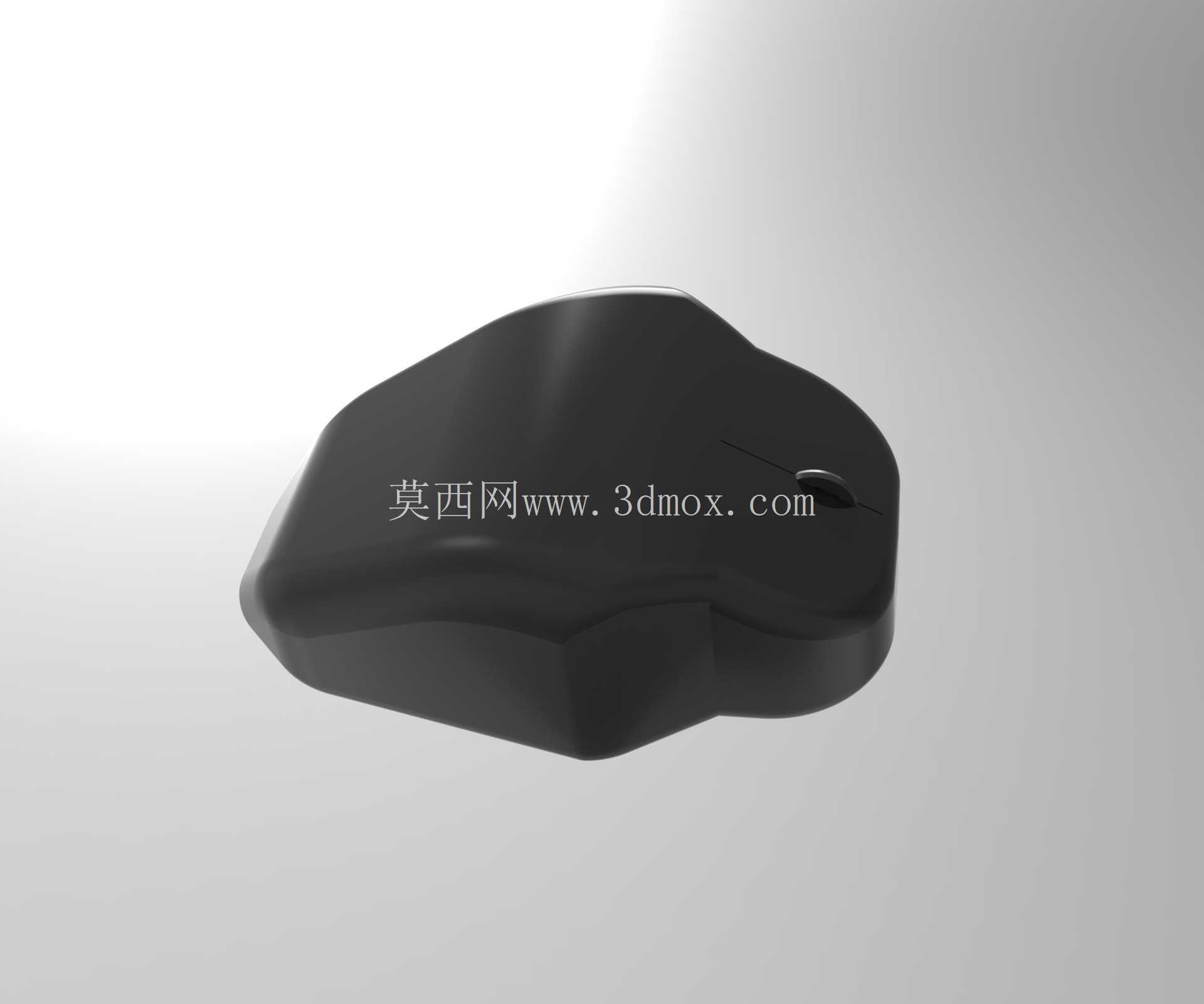

　　本次呈现的无线鼠标三维数模，完整还原了常规办公无线鼠标的底部结构与整体壳体形态，可作为数码外设结构设计、产品逆向参考、人机交互验证环节的基础参考数模使用。从实际应用场景来看，这类无线鼠标主要面向日常办公、家用桌面操作场景，摆脱有线束缚的设计适配多场景桌面布局，不管是紧凑工位、会议室移动演示，还是家用客厅多媒体操作，都能适配使用需求，相比有线鼠标减少了桌面线缆杂乱的问题，也避免了线缆拉扯带来的操作干扰。

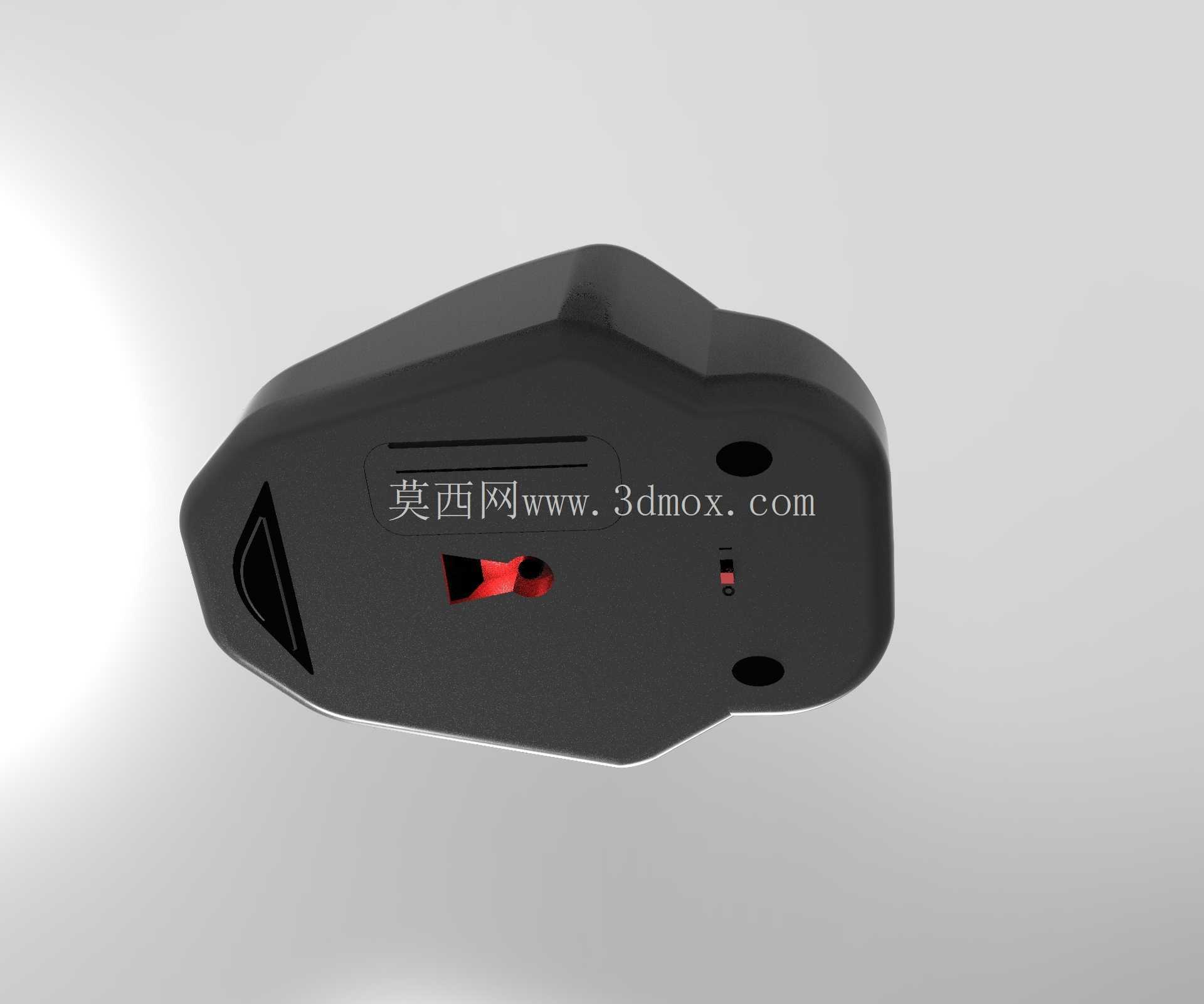

　　从产品功能特性来看，数模还原的底部结构预留了光学传感器开孔、电源开关安装位、电池仓容纳空间、脚垫粘贴定位槽，这些结构都是无线鼠标实现核心功能的关键部位：光学传感器开孔需要保证光路无遮挡，开孔边缘的倒角处理要避免光线漫反射影响定位精度，数模中开孔位置做了下沉式凸台设计，既可以保护传感器镜头不被桌面摩擦刮花，也能减少环境杂光进入传感器接收区；电源开关的安装位做了卡扣式限位结构，不需要额外螺丝固定就能实现开关的装配定位，适配小型微动开关的安装尺寸，装配公差控制在0.1mm范围内，避免开关晃动导致的接触不良问题；电池仓的空间设计适配常规七号电池的安装尺寸，仓内做了电池正负极接触片的让位槽，同时预留了无线接收模块的收纳仓位，方便用户在携带鼠标时将迷你接收器收纳在仓内，避免接收器丢失；底部四个角的脚垫粘贴槽做了下沉0.3mm的深度设计，刚好适配常规特氟龙脚垫的厚度，粘贴后脚垫表面与壳体底部平面齐平，保证鼠标滑动时的平稳性，不会出现脚垫凸起导致的晃动问题。从设计思路来看，整个壳体采用一体化曲面造型，上壳贴合手掌自然放置的弧度，底部做了收边处理，整体轮廓符合右手使用的人体工学形态，侧边的弧度适配拇指自然放置的角度，长时间使用不会产生明显的硌手感；壳体壁厚控制在1.8mm，既保证了塑料注塑成型时的结构强度，避免壳体受力开裂，也不会因为壁厚过大导致产品重量超标，整体装配后的重量控制在80g左右，符合日常办公使用的重量需求，不会因为过重导致手腕疲劳。

　　从外形尺寸与安装边界来看，鼠标整体长度约110mm，最宽处约65mm，最高处约38mm，属于常规中小尺寸办公鼠标的规格，适配绝大多数成年用户的手掌尺寸；底部传感器位置距离鼠标前端约42mm，处于鼠标的重心投影区域，保证移动时光学定位的跟随性，不会出现指针飘移的问题；底部与桌面的接触间隙控制在1.2mm，既避免了壳体底部直接摩擦桌面，也不会因为间隙过大导致传感器离桌面过远影响定位精度。在结构细节上，数模中上下壳的连接采用卡扣加螺丝的组合固定方式，螺丝孔位隐藏在脚垫下方，保证外观面的完整性，不会出现外露螺丝影响美观的问题；卡扣的分布沿着壳体边缘均匀布置，每两个卡扣间距控制在15mm左右，保证上下壳装配后的缝隙均匀，不会出现翘边、缝隙过大的问题；侧边的防滑区域做了细微的纹理让位，后续可以粘贴防滑橡胶贴或者直接做晒纹处理，提升握持时的摩擦力，避免手汗导致的打滑问题。

　　对于结构设计从业者来说，这个数模可以参考其内部空间的布局逻辑，如何在有限的壳体内容纳电池、电路板、传感器、开关等所有元器件，同时保证曲面外观的流畅性；对于产品选型人员来说，可以参考其尺寸参数评估是否适配目标用户群体的使用需求，对比不同尺寸鼠标的握持手感差异；对于三维建模学习者来说，可以参考其曲面建模的思路，如何通过多段曲面放样实现流畅的人体工学造型，同时兼顾内部结构的安装空间，避免外观曲面与内部结构出现干涉问题。需要注意的是，这个数模还原的是常规办公无线鼠标的基础结构，针对游戏场景的高DPI传感器、配重块安装位、自定义按键结构并未涉及，主要面向通用办公外设的设计参考场景，在实际量产设计中还需要根据具体选用的元器件尺寸调整内部筋位的位置，根据选用的塑料材料调整壁厚与加强筋的分布，比如选用ABS材料时可以适当减小壁厚，选用回收塑料时则需要增加加强筋保证结构强度。
