头戴式有线耳机外观结构设计方案

　　日常做消费电子结构设计时，头戴式耳机的建模往往要在佩戴舒适度、声学表现、外观质感三者间找平衡，这次的头戴有线耳机方案，首先要考虑的就是长时间佩戴的夹持力适配问题。头梁部分采用弧形一体化包覆设计，内侧填充慢回弹缓冲层，接触头顶的区域做了弧度收窄，避免宽边头梁对头顶造成大面积压迫，头梁的伸缩调节段采用隐藏式滑轨结构，调节时的阻尼经过反复调校，既不会出现佩戴时滑位的问题，也不会因为阻尼过大导致调节卡顿，伸缩段的行程覆盖了从青少年到成年人大范围的头围尺寸，两侧耳罩的转轴采用万向铰接结构，能够根据不同使用者的耳郭角度自适应贴合，避免耳罩压耳造成的不适感。

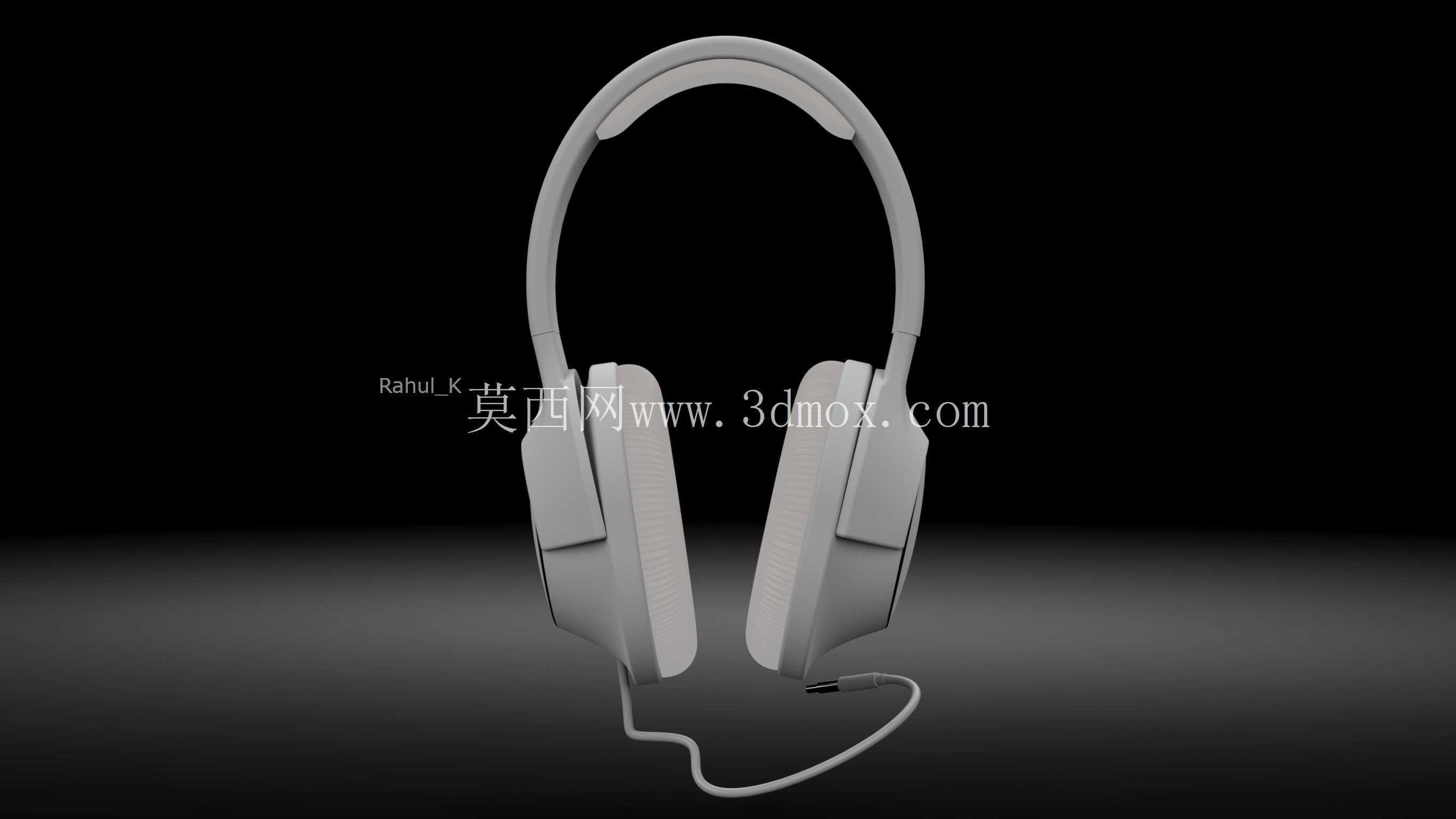

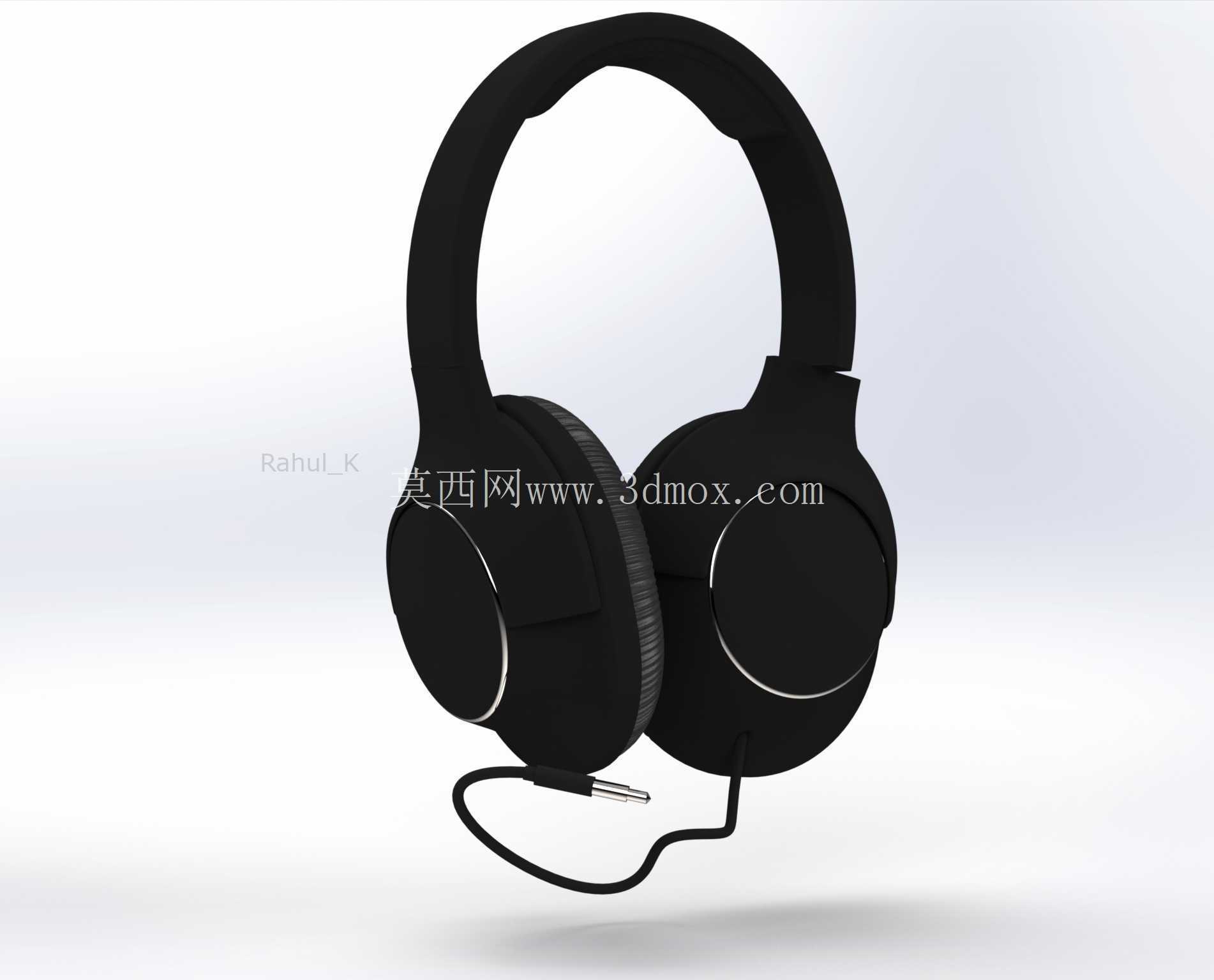

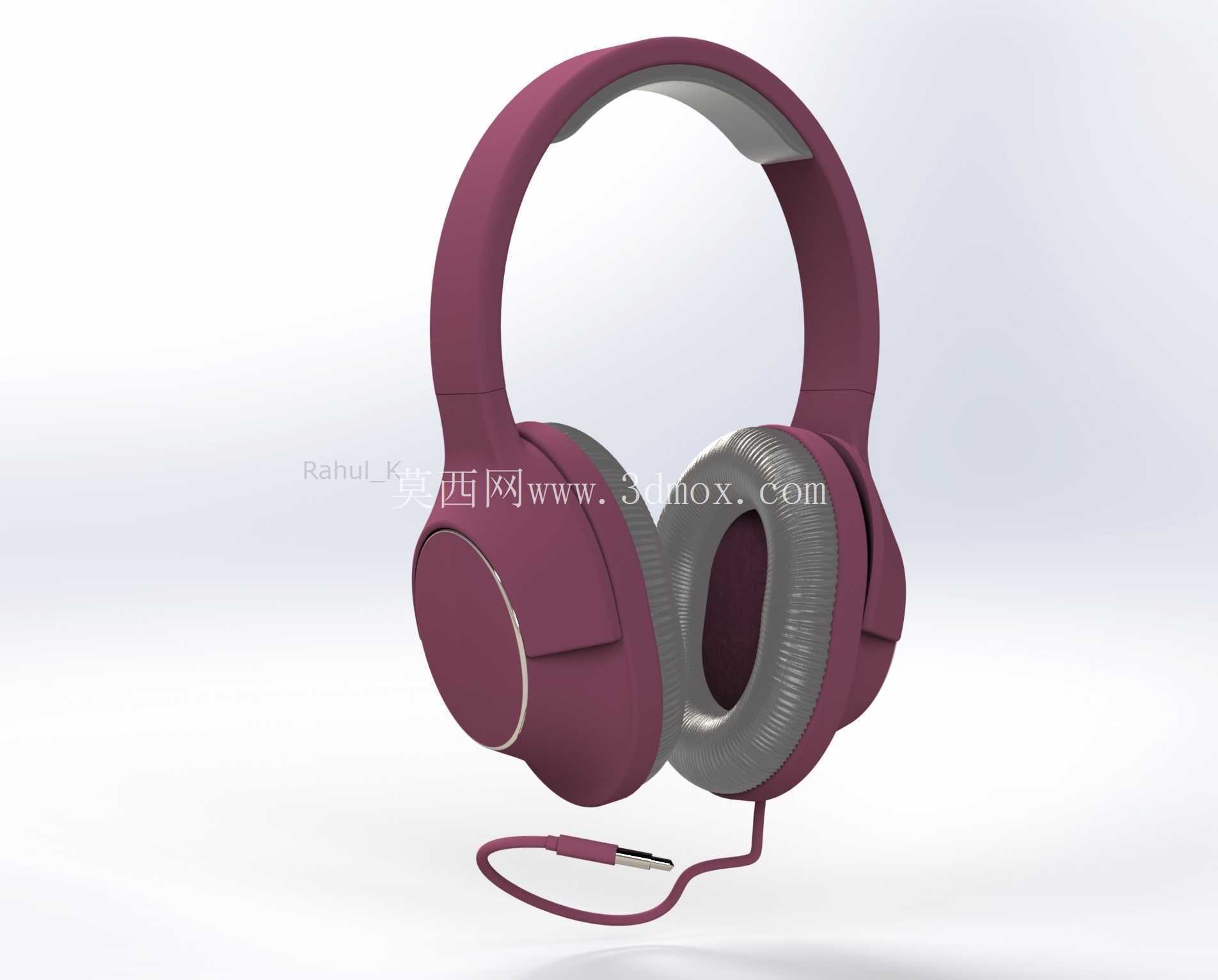

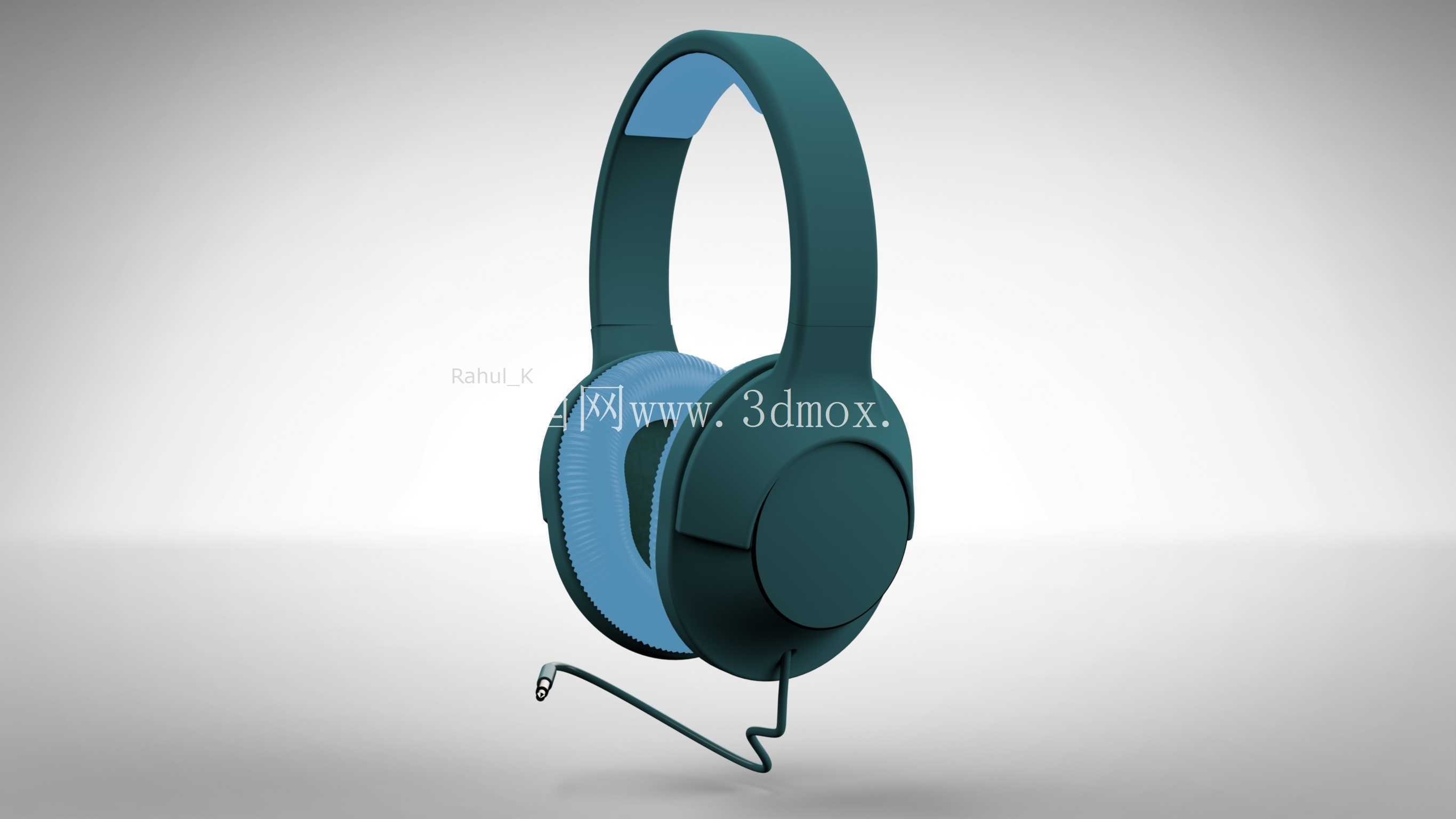

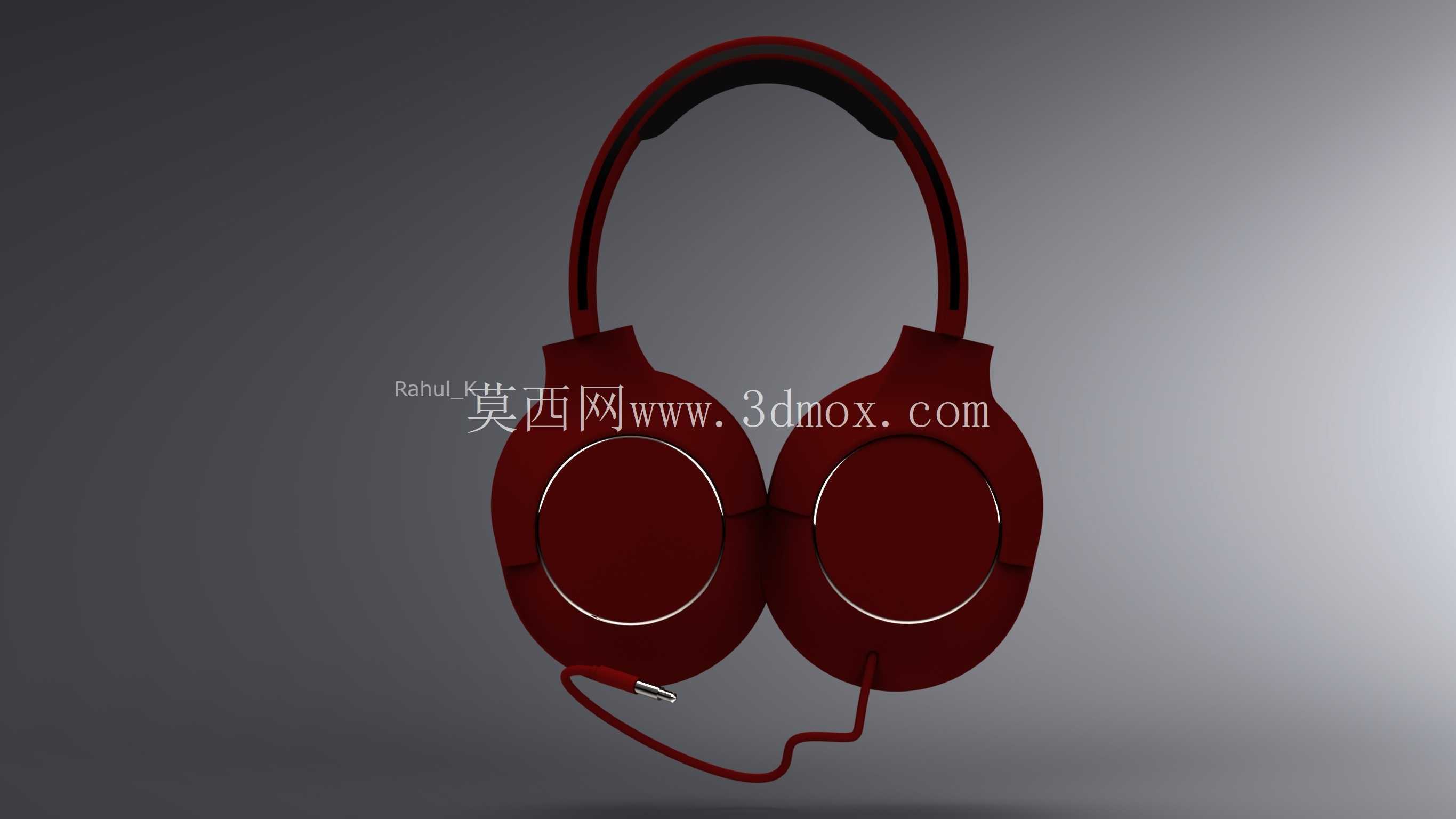

　　耳罩部分采用椭圆形全包耳设计，内部的耳垫采用透气亲肤的柔性材质，厚度控制在合理区间，既能够保证佩戴时的密封性，提升低频声学表现，也不会因为耳垫过厚导致整体重量过大，增加颈部负担。耳壳部分采用圆润无棱角的曲面造型，表面做哑光质感处理，避免亮面材质容易残留指纹、划痕的问题，耳壳外侧做了一圈细窄的装饰切边，在简约的整体造型上增加细节层次，不会显得过于单调。有线连接的线材从左侧耳罩底部引出，出线位置做了应力释放结构，也就是常说的尾卡，采用柔性耐弯折材质包裹，能够承受日常使用中反复拉扯、弯折的受力，避免线材根部断裂的常见故障，线材末端采用标准3.5mm音频插头，插头外壳做了防滑纹理设计，插拔时更容易施力，也能提升插头部分的结构强度。

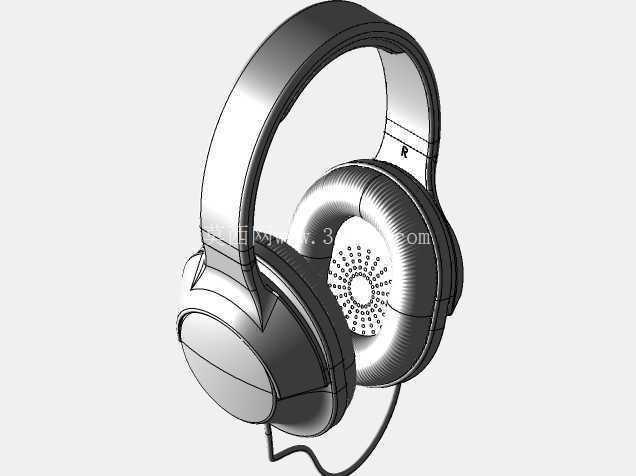

　　从建模的结构拆分来看，整个耳机分为头梁内骨架、头梁缓冲层、左右伸缩滑轨、耳罩铰接座、耳壳前后盖、耳垫、发声单元固定架、线材接口组件几个核心部分，各部件的连接卡扣位置都做了隐藏式设计，外观上看不到外露的螺丝孔，保证整体外观的完整性。在实际应用场景中，这类头戴式有线耳机既可以用于日常影音娱乐，也能适配基础的音频监听场景，封闭式的耳罩结构能够有效隔绝外界环境噪音，在嘈杂的通勤、办公环境下也能获得清晰的听音体验。设计过程中对整体重量做了严格控制，头梁内骨架采用轻量化的高强度工程塑料，在保证结构强度、不会因为长期使用出现头梁变形断裂的前提下，尽可能降低整体自重，减少长时间佩戴的负重感。

　　耳罩内部的发声单元安装位做了密封台阶设计，装配后能够形成密闭的前腔，避免漏音影响声学表现，单元固定位的尺寸适配常规的40mm动圈发声单元，预留了足够的布线空间，方便内部线材的排布与固定，避免线材晃动产生的异响。铰接座的转动角度做了限位设计，最大转动角度控制在合理范围，既能够保证耳罩自适应贴合的角度需求，也不会因为转动角度过大导致内部线材被拉扯断裂。头梁的缓冲层与骨架之间采用卡扣加粘接的双重固定方式，长期使用也不会出现缓冲层移位、脱落的问题。耳垫采用可拆卸式卡扣结构，方便后期更换清洁，卡扣的扣合力度经过调校，日常佩戴不会脱落，需要拆卸时也不需要借助额外工具，徒手就能完成拆卸。整体外观的曲面过渡都做了连续性检查，所有的棱角位置都做了圆角处理，避免尖锐边角在佩戴、拿取时造成磕碰划伤，表面的分模线位置都设计在外观不可见的区域，保证外观面的完整流畅。线材的长度设置为常规的1.2米，适配桌面端音频设备连接的使用需求，线材本身采用带屏蔽层的音频线，能够减少外界电磁信号的干扰，保证音频传输的稳定性。在建模过程中，所有的配合间隙都按照实际注塑生产的公差要求做了预留，卡扣的配合量、壳体的止口位置都经过反复校核，确保后续开模生产时能够顺利装配，不会出现装配间隙过大、扣合不紧或者装配件干涉的问题。
