曲柄滑块传动机构SolidWorks三维模型

本模型为经典曲柄滑块传动机构，建模全程在SolidWorks2012环境下完成，首先从核心零件的参数化设计入手：先绘制曲柄的旋转基体草图，标注回转中心到铰接点的中心距参数，通过拉伸凸台生成曲柄主体，再对铰接孔位置添加同轴度几何约束，保证回转运动的同轴精度；随后绘制滑块零件，依据导轨的配合尺寸设定滑块的长宽高参数，在滑块与曲柄的铰接位置预留销轴安装孔，同时对滑块与导轨接触的端面添加平行度约束，避免运动过程中出现卡滞问题；最后绘制导轨基座，根据滑块的行程长度设计导轨的通槽尺寸，对基座的安装孔位添加位置尺寸标注，保证整体机构的安装定位精度。

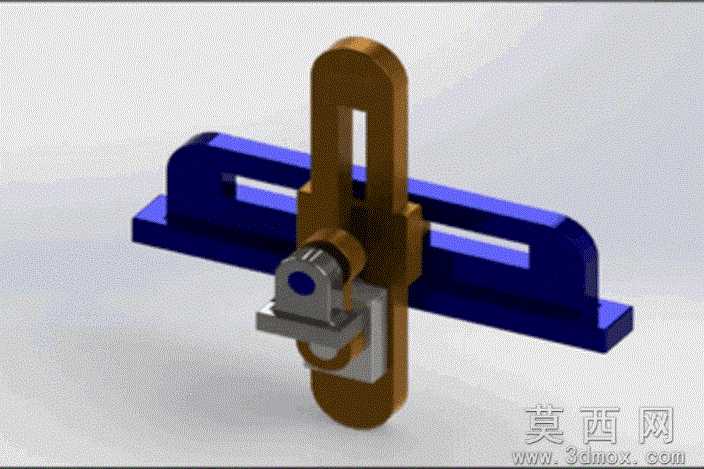

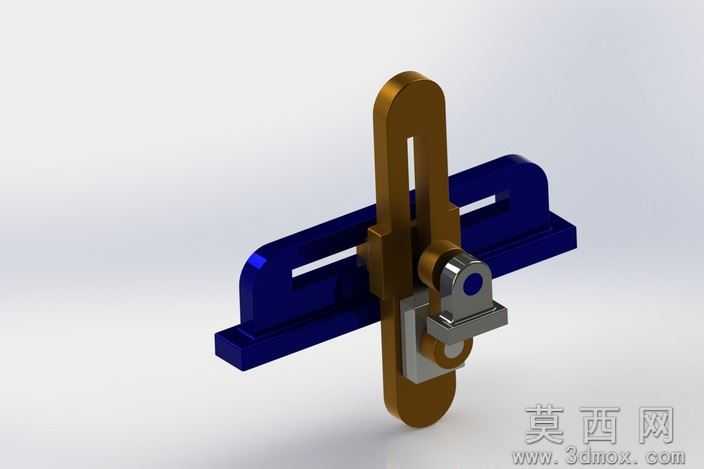

材质渲染阶段，针对不同零件的功能特性匹配对应材质：曲柄与销轴零件赋予金属棕色烤漆材质，模拟合金钢调质处理后的表面质感，添加轻微的反光效果体现金属零件的加工光洁度；滑块与铰接座赋予银灰色金属材质，添加细微的磨砂纹理表现机加工零件的表面特征；导轨基座赋予深蓝色工程塑料材质，添加哑光质感表现非金属基座的视觉效果，整体渲染采用柔和的影棚光源，多角度呈现机构的装配关系与零件细节。

结构原理上，本模型完整还原曲柄滑块机构的运动逻辑：曲柄作为主动件绕固定回转中心做整周旋转运动，通过铰接销轴带动滑块沿导轨的通槽做往复直线运动，可将连续的旋转运动转化为直线往复运动，也可反向将直线运动转化为旋转运动，所有铰接位置均添加了合理的间隙配合，运动仿真过程中无干涉、无卡顿，可完整演示机构的全行程运动过程。

软件兼容方面，模型除原生SolidWorks2012格式外，还导出了STEP、IGES、STL三种通用三维格式，STEP与IGES格式可兼容UG、Pro/E、CATIA等主流三维设计软件，保留完整的零件装配关系与特征参数，方便不同软件平台的用户进行二次修改；STL格式可直接导入切片软件用于3D打印，制作实体演示模型。

研发教学应用层面，本模型可作为机械原理课程的教学演示案例，帮助学习者理解曲柄滑块机构的运动特性、死点位置、急回特性等核心知识点；也可作为传动机构设计的参考模板，应用于冲床、往复泵、内燃机等需要直线往复运动的机械设备研发设计中，帮助设计人员快速完成机构选型与参数校核，缩短产品研发周期。
