流体动力风力涡轮发电装置三维设计

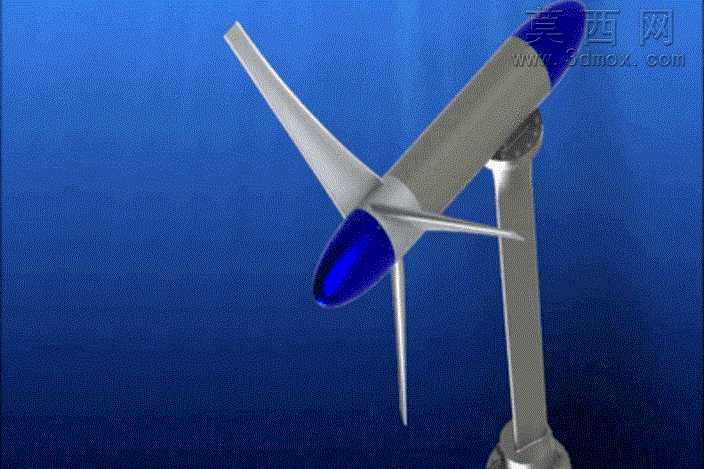

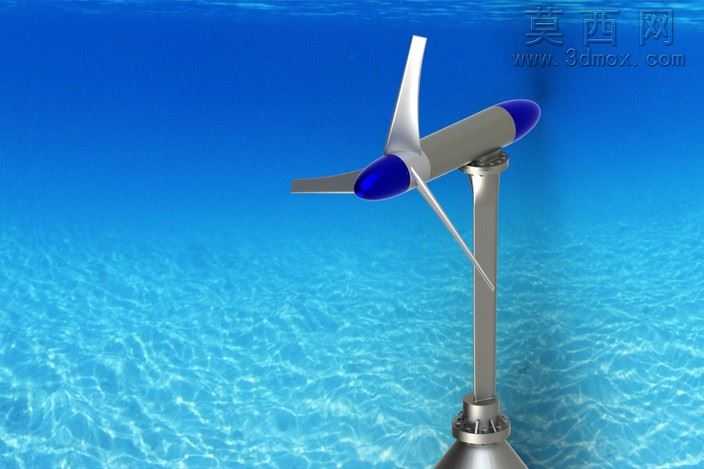

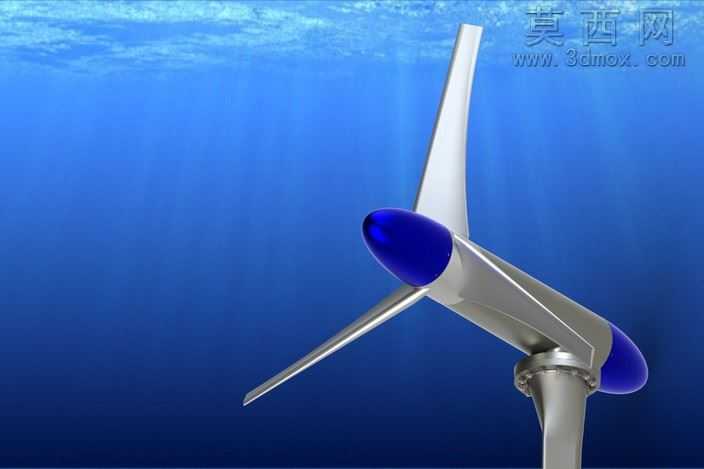

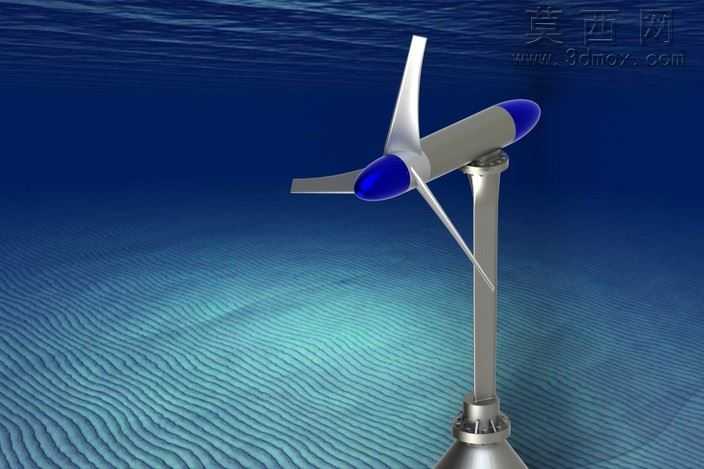

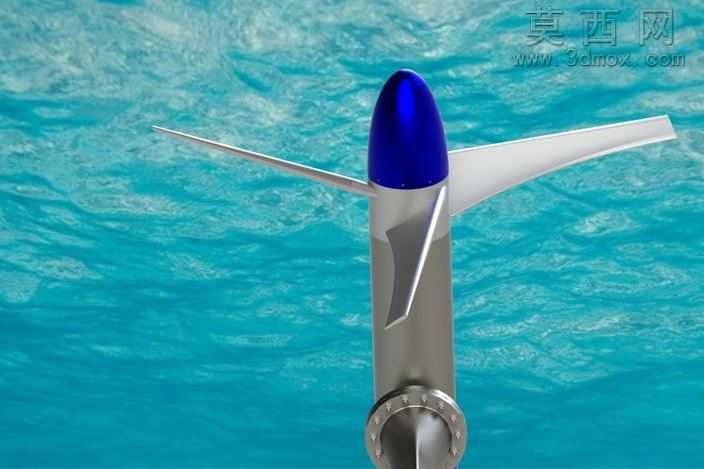

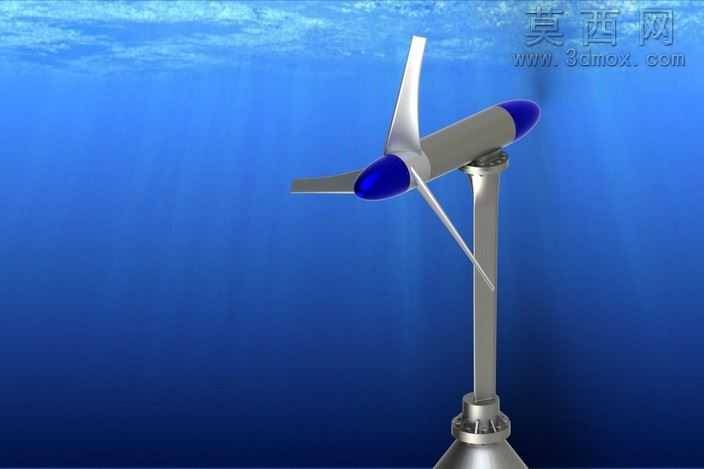

本作品为流体动力涡轮的三维设计成果，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循流体动力设备的结构设计逻辑，先通过草图绘制确定叶片翼型截面、轮毂曲面、支撑立柱的基准轮廓，再通过放样、曲面缝合、凸台拉伸、阵列等特征操作完成各部件的实体构建，全程保证各装配体的配合公差符合机械设计规范，转动部件与支撑结构间预留了合理的装配间隙。模型渲染阶段采用金属哑光材质模拟叶片与立柱的金属结构质感，对涡轮前端整流罩赋予高光泽深蓝色半透明材质，还原实际设备的整流部件外观特性，背景采用渐变深蓝色调突出主体结构，通过光影调整清晰展现叶片的扭转角度、轮毂与叶片的连接结构、立柱与主机身的铰接支撑结构。结构设计上，三叶片采用对称式周向阵列布局，叶片翼型经过流体力学优化，能够在流体冲击下获得稳定的转动力矩，前端流线型整流罩可降低流体经过轮毂时的阻力损耗，支撑立柱采用变截面柱体结构保证整体支撑强度，铰接结构可实现涡轮朝向的调整以适配不同来流方向。设计思路围绕流体动能向机械能再向电能转换的核心逻辑展开，在保证结构强度的前提下尽可能降低整体自重，叶片的扭转角度沿叶根到叶尖渐变，适配不同线速度位置的流体入射角度，最大化流体能量利用效率，各部件的连接结构均参考实际风力涡轮的通用连接方式设计，可直接用于结构展示、原理教学或后续的仿真分析工作，模型各特征参数可编辑，能够根据实际需求调整叶片尺寸、轮毂比例、支撑高度等参数，适配不同的使用场景。
